* SW7 kann auf die Polarität des Sequenzeingangssignals (S1 bis S5)
eingestellt werden.
Bezugspotential 0 V: NPN-Seite (werksseitige Voreinstellung)
Bezugspotential +24 V: PNP-Seite
5.3 Umschalten zwischen positiver und negativer Logik
(NPN/PNP), Spannungs- oder Stromsollwertvorgabe

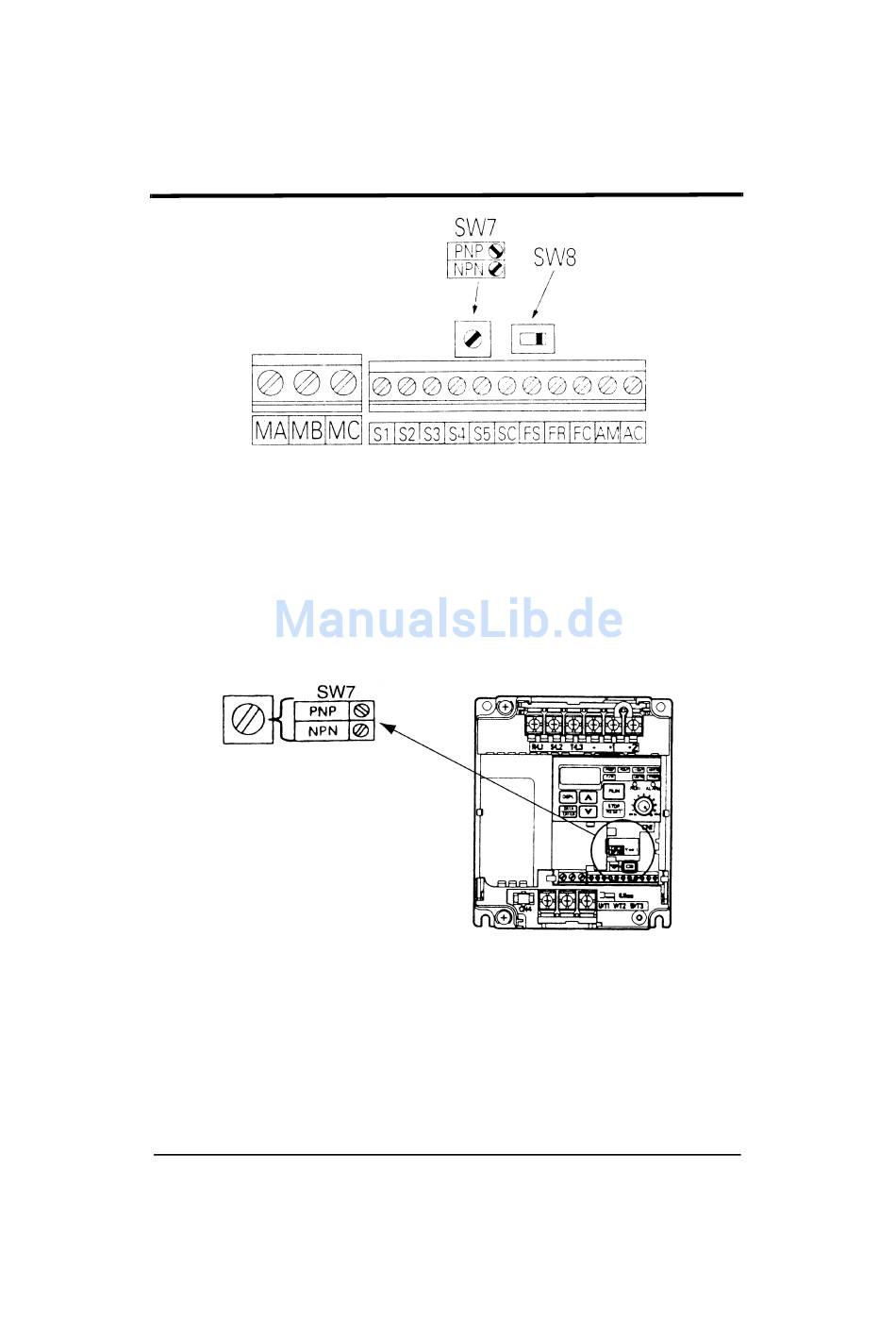

Bringen Sie den Drehschalter SW7 bei
Anschluß der Sequenzeingänge S1
bis S5 mit Transistor in die Position
entsprechend der Polarität (Bezugs-
potential 0 V: NPN-Seite, Bezugspo-
tential +24 V: PNP-Seite). Das Gerät
ist werksseitig auf die NPN-Seite ein-
gestellt.
VS mini J7 Bedienungsanleitung
ABSCHNITT 5 – Verdrahtung
25
