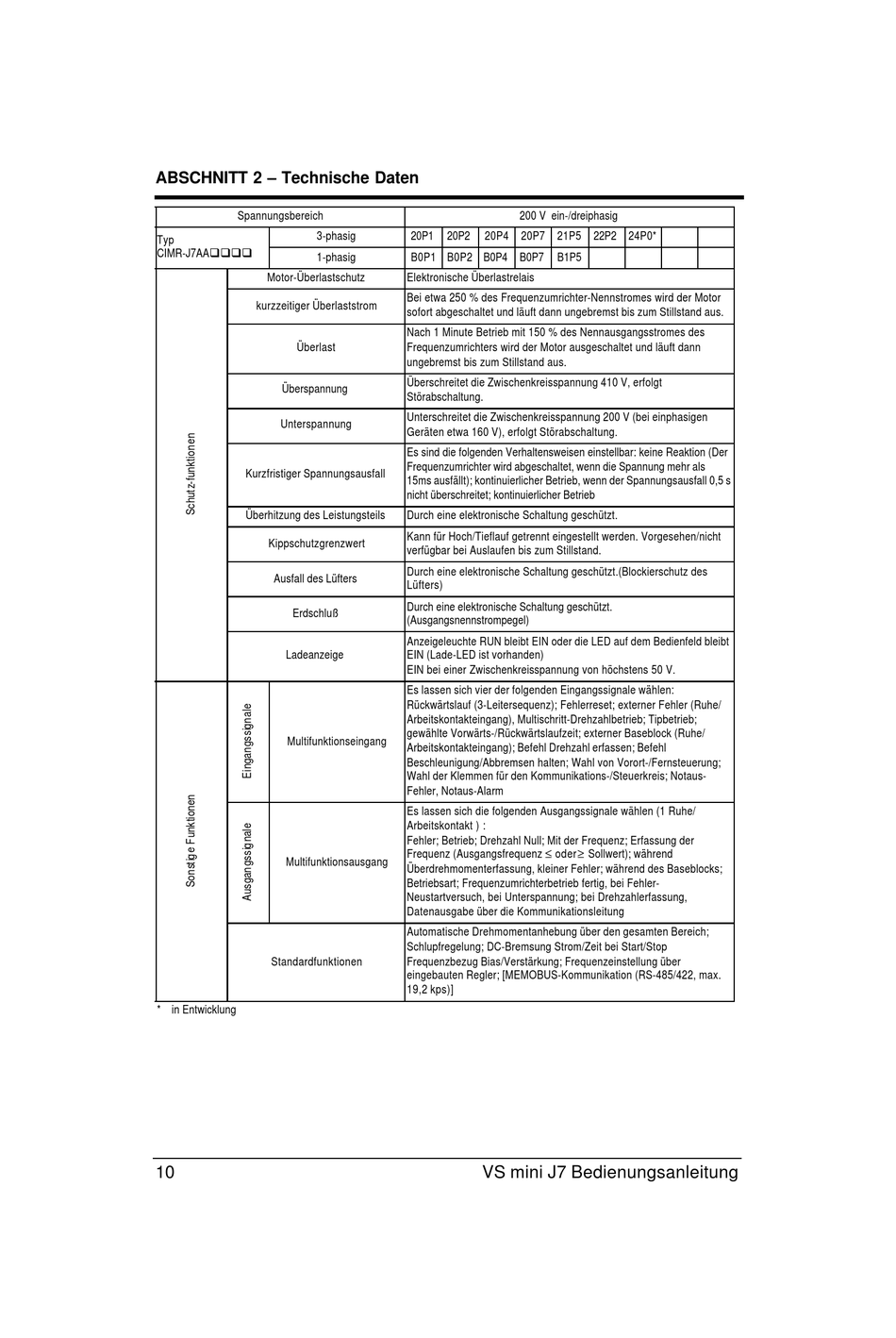

ABSCHNITT 2 – Technische Daten
Spannungsbereich
3-phasig
Typ
CIMR-J7AAqqqq
1-phasig
Motor-Überlastschutz
kurzzeitiger Überlaststrom
Überlast
Überspannung
Unterspannung
Kurzfristiger Spannungsausfall
Überhitzung des Leistungsteils
Kippschutzgrenzwert
Ausfall des Lüfters
Erdschluß
Ladeanzeige
Multifunktionseingang
Multifunktionsausgang
Standardfunktionen
* in Entwicklung
10
200 V ein-/dreiphasig
20P1 20P2 20P4 20P7 21P5 22P2 24P0*
B0P1 B0P2 B0P4 B0P7 B1P5
Elektronische Überlastrelais
Bei etwa 250 % des Frequenzumrichter-Nennstromes wird der Motor
sofort abgeschaltet und läuft dann ungebremst bis zum Stillstand aus.
Nach 1 Minute Betrieb mit 150 % des Nennausgangsstromes des
Frequenzumrichters wird der Motor ausgeschaltet und läuft dann
ungebremst bis zum Stillstand aus.
Überschreitet die Zwischenkreisspannung 410 V, erfolgt
Störabschaltung.
Unterschreitet die Zwischenkreisspannung 200 V (bei einphasigen
Geräten etwa 160 V), erfolgt Störabschaltung.
Es sind die folgenden Verhaltensweisen einstellbar: keine Reaktion (Der
Frequenzumrichter wird abgeschaltet, wenn die Spannung mehr als
15ms ausfällt); kontinuierlicher Betrieb, wenn der Spannungsausfall 0,5 s
nicht überschreitet; kontinuierlicher Betrieb
Durch eine elektronische Schaltung geschützt.
Kann für Hoch/Tieflauf getrennt eingestellt werden. Vorgesehen/nicht
verfügbar bei Auslaufen bis zum Stillstand.
Durch eine elektronische Schaltung geschützt.(Blockierschutz des
Lüfters)
Durch eine elektronische Schaltung geschützt.
(Ausgangsnennstrompegel)
Anzeigeleuchte RUN bleibt EIN oder die LED auf dem Bedienfeld bleibt
EIN (Lade-LED ist vorhanden)
EIN bei einer Zwischenkreisspannung von höchstens 50 V.
Es lassen sich vier der folgenden Eingangssignale wählen:
Rückwärtslauf (3-Leitersequenz); Fehlerreset; externer Fehler (Ruhe/
Arbeitskontakteingang), Multischritt-Drehzahlbetrieb; Tipbetrieb;
gewählte Vorwärts-/Rückwärtslaufzeit; externer Baseblock (Ruhe/
Arbeitskontakteingang); Befehl Drehzahl erfassen; Befehl
Beschleunigung/Abbremsen halten; Wahl von Vorort-/Fernsteuerung;
Wahl der Klemmen für den Kommunikations-/Steuerkreis; Notaus-
Fehler, Notaus-Alarm
Es lassen sich die folgenden Ausgangssignale wählen (1 Ruhe/
Arbeitskontakt ) :
Fehler; Betrieb; Drehzahl Null; Mit der Frequenz; Erfassung der
Frequenz (Ausgangsfrequenz ≤ oder ≥ Sollwert); während
Überdrehmomenterfassung, kleiner Fehler; während des Baseblocks;
Betriebsart; Frequenzumrichterbetrieb fertig, bei Fehler-
Neustartversuch, bei Unterspannung; bei Drehzahlerfassung,
Datenausgabe über die Kommunikationsleitung
Automatische Drehmomentanhebung über den gesamten Bereich;
Schlupfregelung; DC-Bremsung Strom/Zeit bei Start/Stop
Frequenzbezug Bias/Verstärkung; Frequenzeinstellung über
eingebauten Regler; [MEMOBUS-Kommunikation (RS-485/422, max.
19,2 kps)]
