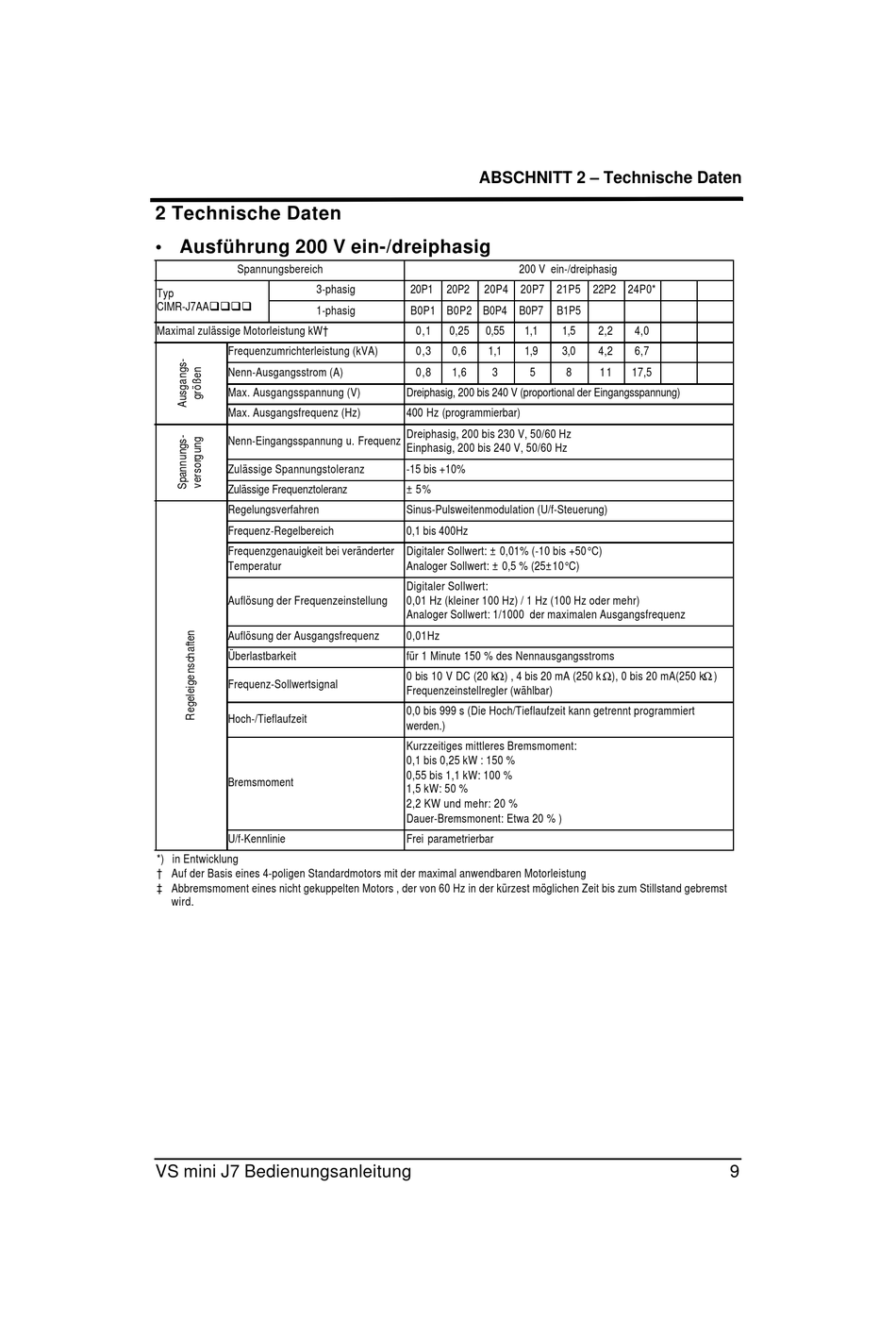

2 Technische Daten

• Ausführung 200 V ein-/dreiphasig
Spannungsbereich
3-phasig
Typ
CIMR-J7AAqqqq
1-phasig
Maximal zulässige Motorleistung kW†
Frequenzumrichterleistung (kVA)
Nenn-Ausgangsstrom (A)
Max. Ausgangsspannung (V)
Max. Ausgangsfrequenz (Hz)
Nenn-Eingangsspannung u. Frequenz
Zulässige Spannungstoleranz
Zulässige Frequenztoleranz
Regelungsverfahren
Frequenz-Regelbereich
Frequenzgenauigkeit bei veränderter
Temperatur
Auflösung der Frequenzeinstellung
Auflösung der Ausgangsfrequenz
Überlastbarkeit
Frequenz-Sollwertsignal
Hoch-/Tieflaufzeit
Bremsmoment
U/f-Kennlinie
*) in Entwicklung
† Auf der Basis eines 4-poligen Standardmotors mit der maximal anwendbaren Motorleistung
‡ Abbremsmoment eines nicht gekuppelten Motors , der von 60 Hz in der kürzest möglichen Zeit bis zum Stillstand gebremst
wird.
VS mini J7 Bedienungsanleitung
ABSCHNITT 2 – Technische Daten
200 V ein-/dreiphasig
20P1 20P2 20P4 20P7 21P5 22P2 24P0*
B0P1 B0P2 B0P4 B0P7 B1P5
0,1 0,25 0,55 1,1 1,5
0,3 0,6 1,1 1,9 3,0
0,8 1,6 3 5 8
Dreiphasig, 200 bis 240 V (proportional der Eingangsspannung)
400 Hz (programmierbar)
Dreiphasig, 200 bis 230 V, 50/60 Hz
Einphasig, 200 bis 240 V, 50/60 Hz
-15 bis +10%
± 5%
Sinus-Pulsweitenmodulation (U/f-Steuerung)
0,1 bis 400Hz
Digitaler Sollwert: ± 0,01% (-10 bis +50°C)
Analoger Sollwert: ± 0,5 % (25±10°C)
Digitaler Sollwert:
0,01 Hz (kleiner 100 Hz) / 1 Hz (100 Hz oder mehr)
Analoger Sollwert: 1/1000 der maximalen Ausgangsfrequenz
0,01Hz
für 1 Minute 150 % des Nennausgangsstroms
0 bis 10 V DC (20 kΩ) , 4 bis 20 mA (250 k Ω), 0 bis 20 mA(250 kΩ )
Frequenzeinstellregler (wählbar)
0,0 bis 999 s (Die Hoch/Tieflaufzeit kann getrennt programmiert
werden.)
Kurzzeitiges mittleres Bremsmoment:
0,1 bis 0,25 kW : 150 %
0,55 bis 1,1 kW: 100 %
1,5 kW: 50 %
2,2 KW und mehr: 20 %
Dauer-Bremsmonent: Etwa 20 % )
Frei parametrierbar
2,2 4,0
4,2 6,7
11 17,5
9
