Auswahl des Stromsollwertes
Nachdem Sie den DIP-Schalter (U/I-Umschalter von SW8) in die Stellung
"I" gebracht haben, drücken Sie an der digitalen Bedieneinheit die Taste
„ ", und stellen Sie die folgenden Parameter ein.
4-20 mA: Parameter n004=3
0-20 mA: Parameter n004=4
• Einstellung: n02 = 0,
n03 = 3 oder 4
Strom-
sollwert
4-20 mA
oder
0-20 mA
(n004=3
oder 4)
• Einstellung: n003 = 1
Betrieb/
Stop vorw.
Betrieb/
Stop rückw.
Strom-
sollwert
4-20 mA
oder
0-20 mA
(n004=3
oder 4)
Die Frequenzsollwertverstärkung (n41) und der Frequenzsollwertversatz
(n42) können auch dann eingestellt werden, wenn die Eingabe des
Stromsollwertes ausgewählt ist. Näheres hierzu finden Sie im Abschnitt
"Anpassen des Frequenzsollwert-Einstellsignals" auf Seite 45.
VS mini J7 Bedienungsanleitung
ABSCHNITT 7 – Parameterbeschreibung
Drücken Sie an der digitalen Bedie-
neinheit die Tasten zum Starten bzw.
Stoppen des Frequenzumrichters.
Schalten Sie zwischen den Drehrich-
tungen durch Setzen der LED F/R
um.
Stellen Sie die Frequenz über das
analoge Stromsignal [0-100% (max.
Frequenz)/4-20 mA oder 0-20 mA]
ein, das an die Steuerkreisklemme
angeschlossen ist.

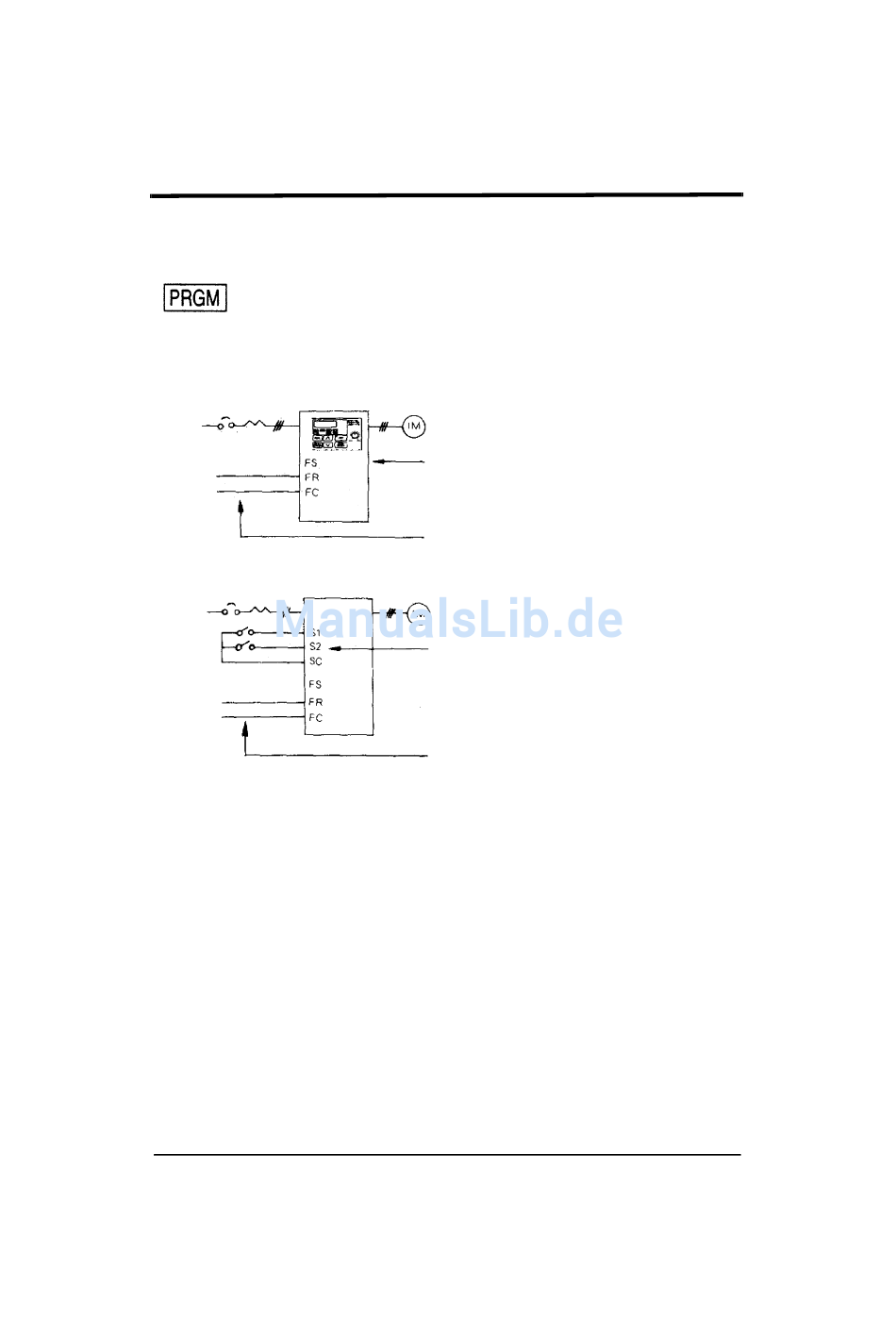

Stellen Sie Betrieb/Stop und VORW./
RÜCKW. durch Umschalten des an
die Steuerkreisklemme angeschlos-
senen Geräts ein.
Die Multifunktions-Eingangsklemme
S2 wird auf Rückwärtsbetrieb/STOP
(n36=2) eingestellt.
Stellen Sie die Frequenz über das
analoge Stromsignal [0-100% (max.
Frequenz)/4-20 mA oder 0-20 mA]
ein, das an die Steuerkreisklemme
angeschlossen ist.
