YASKAWA VS mini J7 Bedienungsanleitung Seite 26

ABSCHNITT 5 – Verdrahtung
Betrieb/Stop vorwärts
Betrieb/Stop rückwärts
Multi-
Externer Fehler (AK)
funktions-
eingang
Fehlerreset
Fixsollwert 1

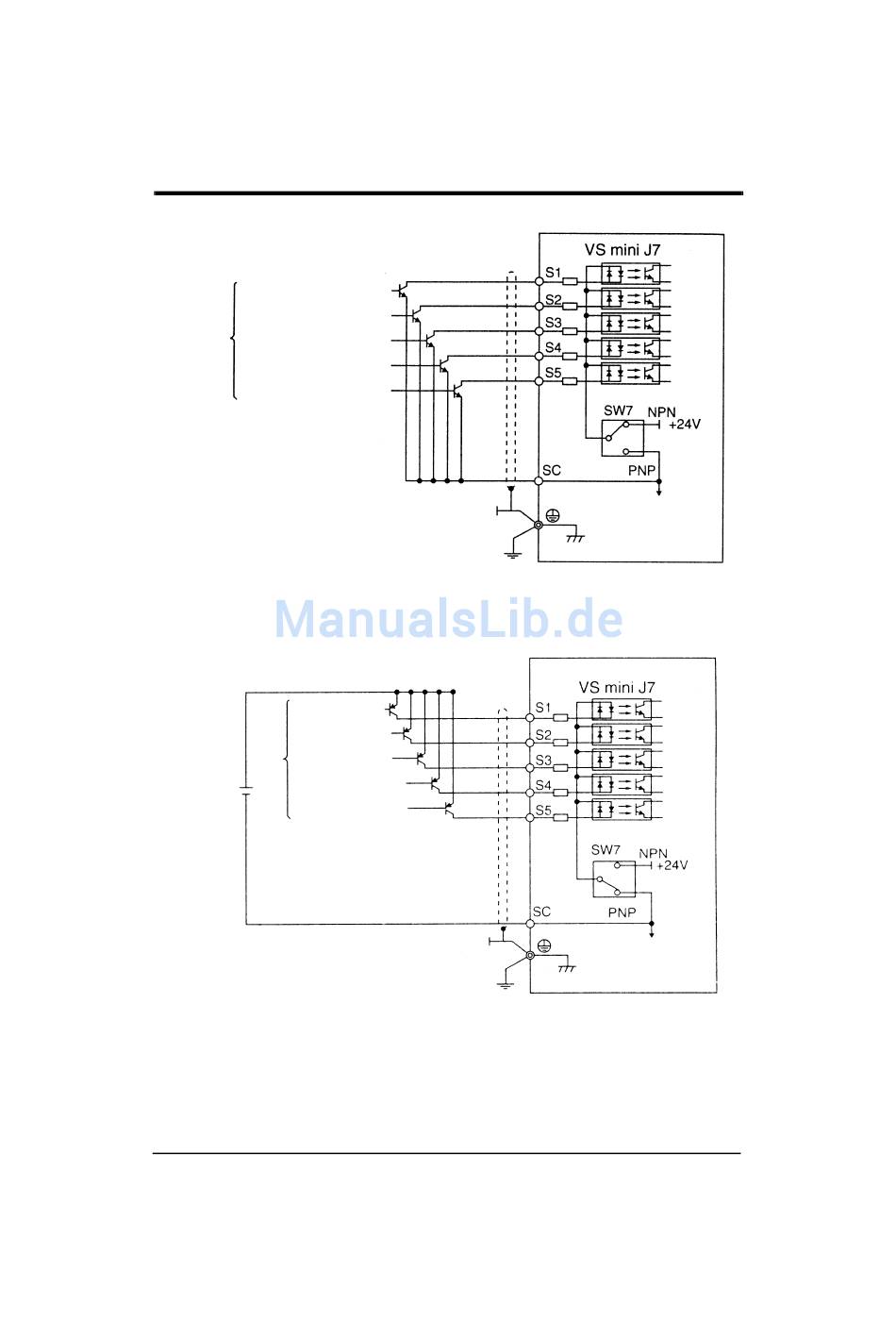

Abb. 5 Sequenzanschluß mit NPN-Transistor (Bezugspotential 0 V)
Betrieb/Stop
vorwärts
Multi- Betrieb/Stop rückwärts
funk-
tions-
Externer Fehler (AK)
Externe
ein-
Spannungs-
gang
Fehlerreset
versorgung
+24 V
Fixsollwert 1
Abb. 6 Sequenzanschluß mit NPN-Transistor (Bezugspotential 24 V)
26 VS mini J7 Bedienungsanleitung
