ABSCHNITT 3 – Wareneingangsprüfung

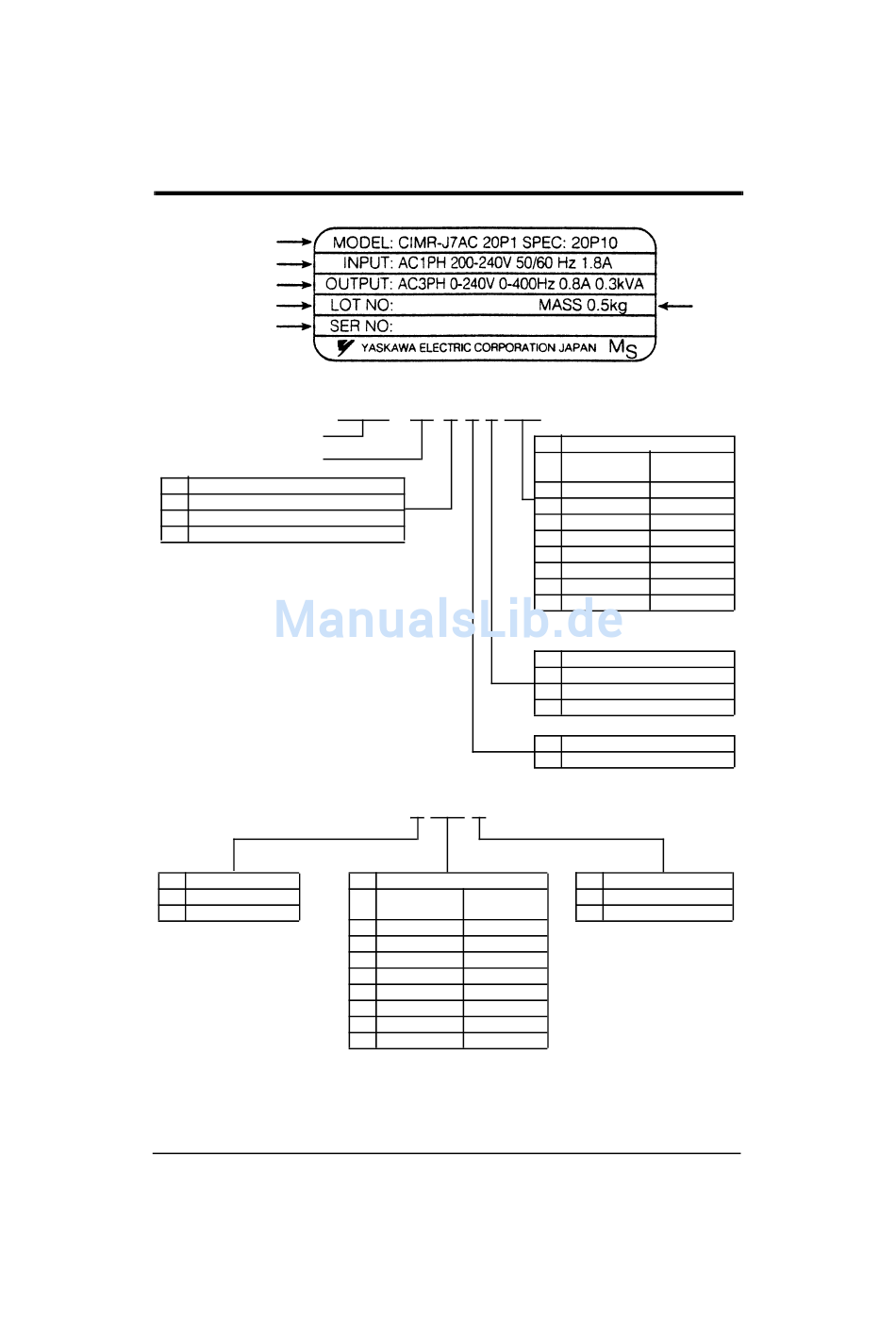

3.2 Überprüfen des Typenschildes
Typ des Fre-
quenzumrichters
Eingangsdaten
Ausgangsdaten
Losnummer
Seriennummer
MODELL
Frequenzumumrichter
Baureihe VS mini J7
Nr. Typ
A Mit digitalem Bedienfeld (mit Potentiometer)
B Ohne digitales Bedienfeld (Blindabdeckung)
C Mit digitalem Bedienfeld (ohne Potentiometer)
Hinweis: In bezug auf Geräte ohne
Leistungsteil setzen Sie sich bitte
mit Ihrem YASKAWA-Vertreter in
Verbindung

SPEZIFIKATION

B Einphasig 230 V AC
2 3-phasig 200 V AC
4 3-phasig 400 V AC*
* in Entwicklung
Abb. 1 Europäischer Standard für dreiphasige Ausführungen 400V AC, 0,2 kW
16
CIMR - J7 A C 4 0P2
4 0P2 0
Max. zulässige Motorleistung
Spannungs- Spannungs-
bereich 200 V bereich 400 V
0P1 0,1 kW –
0P2 0,25 kW 0,37 kW
0P4 0,55 kW 0,55 kW
0P7 1,1 kW 1,1 kW
1P5 1,5 kW 1,5 kW
2P2 2,2 kW 2,2 kW
3P0 – 3,0 kW
4P0 4,0 kW 4,0 kW
VS mini J7 Bedienungsanleitung
Masse
Max. zulässige Motorleistung
Spannungs- Spannungs-
bereich 200 V bereich 400 V
0P1 0,1 kW –
0P2 0,25 kW 0,37 kW
0P4 0,55 kW 0,55 kW
0P7 1,1 kW 1,1 kW
1P5 1,5 kW 1,5 kW
2P2 2,2 kW 2,2 kW
3P0 – 3,0 kW
4P0 4,0 kW 4,0 kW
Nr. Spannungsbereich
B Einphasig 230 V AC
2 3-phasig 200 V AC
4 3-phasig 400 V AC
Nr. Norm
C Europäische Norm
Nr. Schutzart
0 Offenes Chassis
1 IP20
