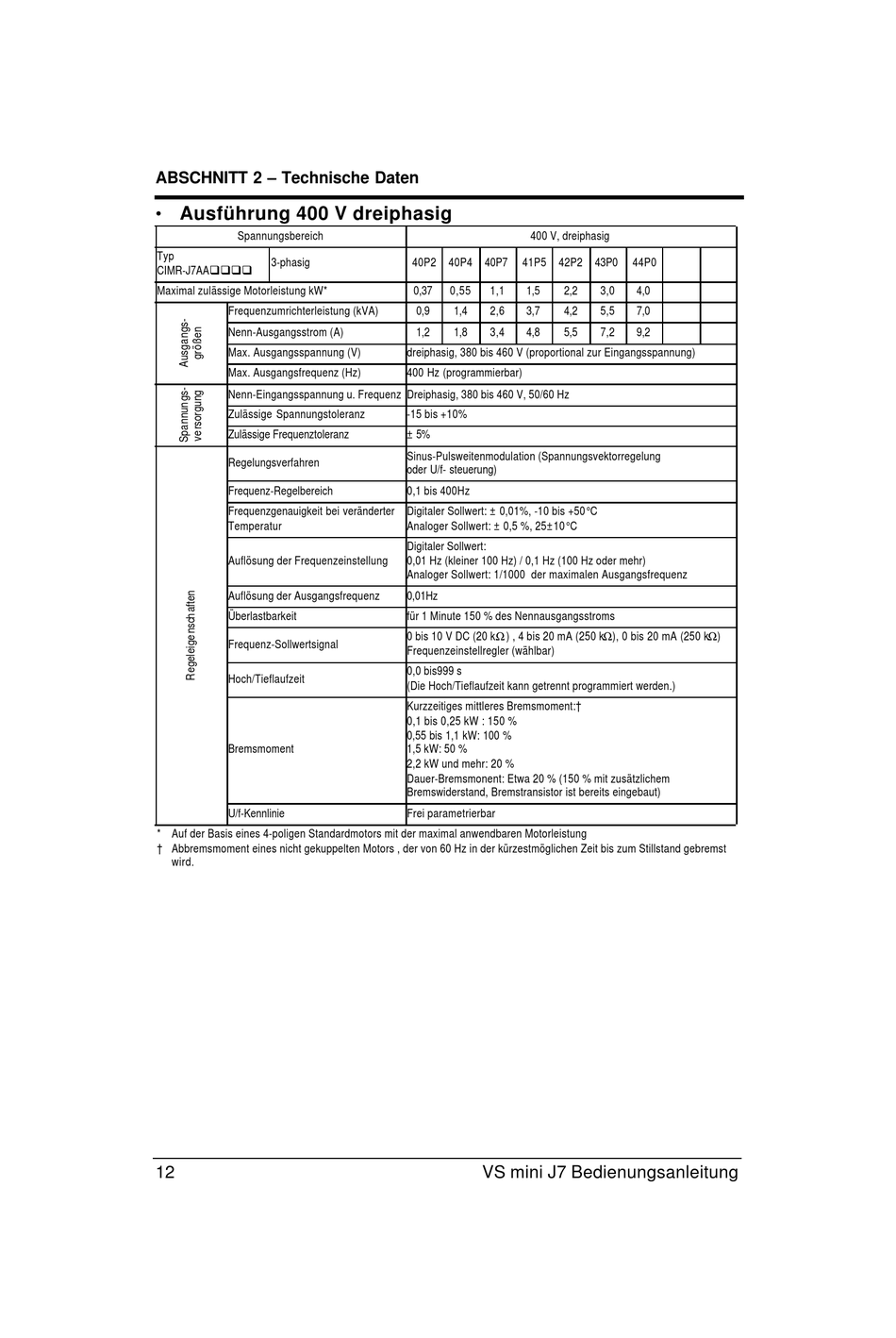

ABSCHNITT 2 – Technische Daten
Ausführung 400 V dreiphasig
•
Spannungsbereich
Typ
3-phasig
CIMR-J7AAqqqq
Maximal zulässige Motorleistung kW*
Frequenzumrichterleistung (kVA)
Nenn-Ausgangsstrom (A)
Max. Ausgangsspannung (V)
Max. Ausgangsfrequenz (Hz)
Nenn-Eingangsspannung u. Frequenz Dreiphasig, 380 bis 460 V, 50/60 Hz
Zulässige Spannungstoleranz
Zulässige Frequenztoleranz
Regelungsverfahren
Frequenz-Regelbereich
Frequenzgenauigkeit bei veränderter
Temperatur
Auflösung der Frequenzeinstellung
Auflösung der Ausgangsfrequenz
Überlastbarkeit
Frequenz-Sollwertsignal
Hoch/Tieflaufzeit
Bremsmoment
U/f-Kennlinie
* Auf der Basis eines 4-poligen Standardmotors mit der maximal anwendbaren Motorleistung
† Abbremsmoment eines nicht gekuppelten Motors , der von 60 Hz in der kürzestmöglichen Zeit bis zum Stillstand gebremst
wird.
12
400 V, dreiphasig
40P2 40P4 40P7 41P5 42P2 43P0
0,37 0,55 1,1 1,5 2,2
0,9 1,4 2,6 3,7 4,2
1,2 1,8 3,4 4,8 5,5
dreiphasig, 380 bis 460 V (proportional zur Eingangsspannung)
400 Hz (programmierbar)
-15 bis +10%
± 5%
Sinus-Pulsweitenmodulation (Spannungsvektorregelung
oder U/f- steuerung)
0,1 bis 400Hz
Digitaler Sollwert: ± 0,01%, -10 bis +50°C
Analoger Sollwert: ± 0,5 %, 25±10°C
Digitaler Sollwert:
0,01 Hz (kleiner 100 Hz) / 0,1 Hz (100 Hz oder mehr)
Analoger Sollwert: 1/1000 der maximalen Ausgangsfrequenz
0,01Hz
für 1 Minute 150 % des Nennausgangsstroms
0 bis 10 V DC (20 kΩ ) , 4 bis 20 mA (250 kΩ), 0 bis 20 mA (250 kΩ)
Frequenzeinstellregler (wählbar)
0,0 bis999 s
(Die Hoch/Tieflaufzeit kann getrennt programmiert werden.)
Kurzzeitiges mittleres Bremsmoment:†
0,1 bis 0,25 kW : 150 %
0,55 bis 1,1 kW: 100 %
1,5 kW: 50 %
2,2 kW und mehr: 20 %
Dauer-Bremsmonent: Etwa 20 % (150 % mit zusätzlichem
Bremswiderstand, Bremstransistor ist bereits eingebaut)
Frei parametrierbar
VS mini J7 Bedienungsanleitung
44P0
3,0 4,0
5,5 7,0
7,2 9,2
