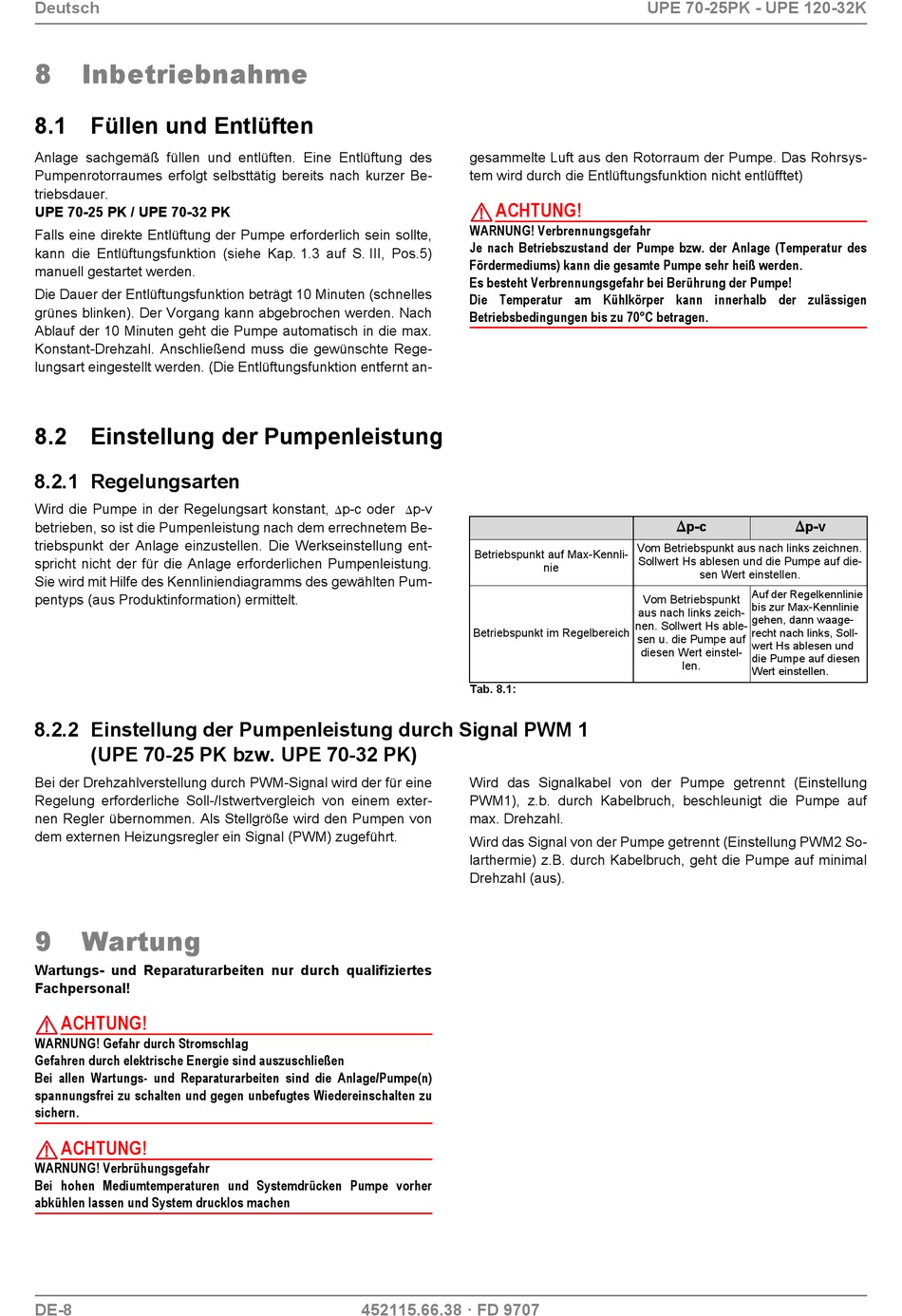

Deutsch
8

Inbetriebnahme

8.1 Füllen und Entlüften
Anlage sachgemäß füllen und entlüften. Eine Entlüftung des
Pumpenrotorraumes erfolgt selbsttätig bereits nach kurzer Be-
triebsdauer.
UPE 70-25 PK / UPE 70-32 PK
Falls eine direkte Entlüftung der Pumpe erforderlich sein sollte,
kann die Entlüftungsfunktion (siehe Kap. 1.3 auf S. III, Pos.5)
manuell gestartet werden.
Die Dauer der Entlüftungsfunktion beträgt 10 Minuten (schnelles
grünes blinken). Der Vorgang kann abgebrochen werden. Nach
Ablauf der 10 Minuten geht die Pumpe automatisch in die max.
Konstant-Drehzahl. Anschließend muss die gewünschte Rege-
lungsart eingestellt werden. (Die Entlüftungsfunktion entfernt an-

8.2 Einstellung der Pumpenleistung

8.2.1 Regelungsarten

Wird die Pumpe in der Regelungsart konstant,
betrieben, so ist die Pumpenleistung nach dem errechnetem Be-
triebspunkt der Anlage einzustellen. Die Werkseinstellung ent-
spricht nicht der für die Anlage erforderlichen Pumpenleistung.
Sie wird mit Hilfe des Kennliniendiagramms des gewählten Pum-
pentyps (aus Produktinformation) ermittelt.

8.2.2 Einstellung der Pumpenleistung durch Signal PWM 1

(UPE 70-25 PK bzw. UPE 70-32 PK)

Bei der Drehzahlverstellung durch PWM-Signal wird der für eine
Regelung erforderliche Soll-/Istwertvergleich von einem exter-
nen Regler übernommen. Als Stellgröße wird den Pumpen von
dem externen Heizungsregler ein Signal (PWM) zugeführt.
9

Wartung

Wartungs- und Reparaturarbeiten nur durch qualifiziertes
Fachpersonal!
ACHTUNG!
WARNUNG! Gefahr durch Stromschlag
Gefahren durch elektrische Energie sind auszuschließen
Bei allen Wartungs- und Reparaturarbeiten sind die Anlage/Pumpe(n)
spannungsfrei zu schalten und gegen unbefugtes Wiedereinschalten zu
sichern.
ACHTUNG!
WARNUNG! Verbrühungsgefahr
Bei hohen Mediumtemperaturen und Systemdrücken Pumpe vorher
abkühlen lassen und System drucklos machen
DE-8
gesammelte Luft aus den Rotorraum der Pumpe. Das Rohrsys-
tem wird durch die Entlüftungsfunktion nicht entlüfftet)
ACHTUNG!
WARNUNG! Verbrennungsgefahr
Je nach Betriebszustand der Pumpe bzw. der Anlage (Temperatur des
Fördermediums) kann die gesamte Pumpe sehr heiß werden.
Es besteht Verbrennungsgefahr bei Berührung der Pumpe!
Die Temperatur am Kühlkörper kann innerhalb der zulässigen
Betriebsbedingungen bis zu 70°C betragen.
p-c oder p-v
 
Betriebspunkt auf Max-Kennli-
Betriebspunkt im Regelbereich
Tab. 8.1:
Wird das Signalkabel von der Pumpe getrennt (Einstellung
PWM1), z.b. durch Kabelbruch, beschleunigt die Pumpe auf
max. Drehzahl.
Wird das Signal von der Pumpe getrennt (Einstellung PWM2 So-
larthermie) z.B. durch Kabelbruch, geht die Pumpe auf minimal
Drehzahl (aus).
452115.66.38 · FD 9707
UPE 70-25PK - UPE 120-32K
p-c

Vom Betriebspunkt aus nach links zeichnen.
Sollwert Hs ablesen und die Pumpe auf die-
nie
sen Wert einstellen.
Vom Betriebspunkt
aus nach links zeich-
nen. Sollwert Hs able-
sen u. die Pumpe auf
diesen Wert einstel-
len.
p-v

Auf der Regelkennlinie
bis zur Max-Kennlinie
gehen, dann waage-
recht nach links, Soll-
wert Hs ablesen und
die Pumpe auf diesen
Wert einstellen.
