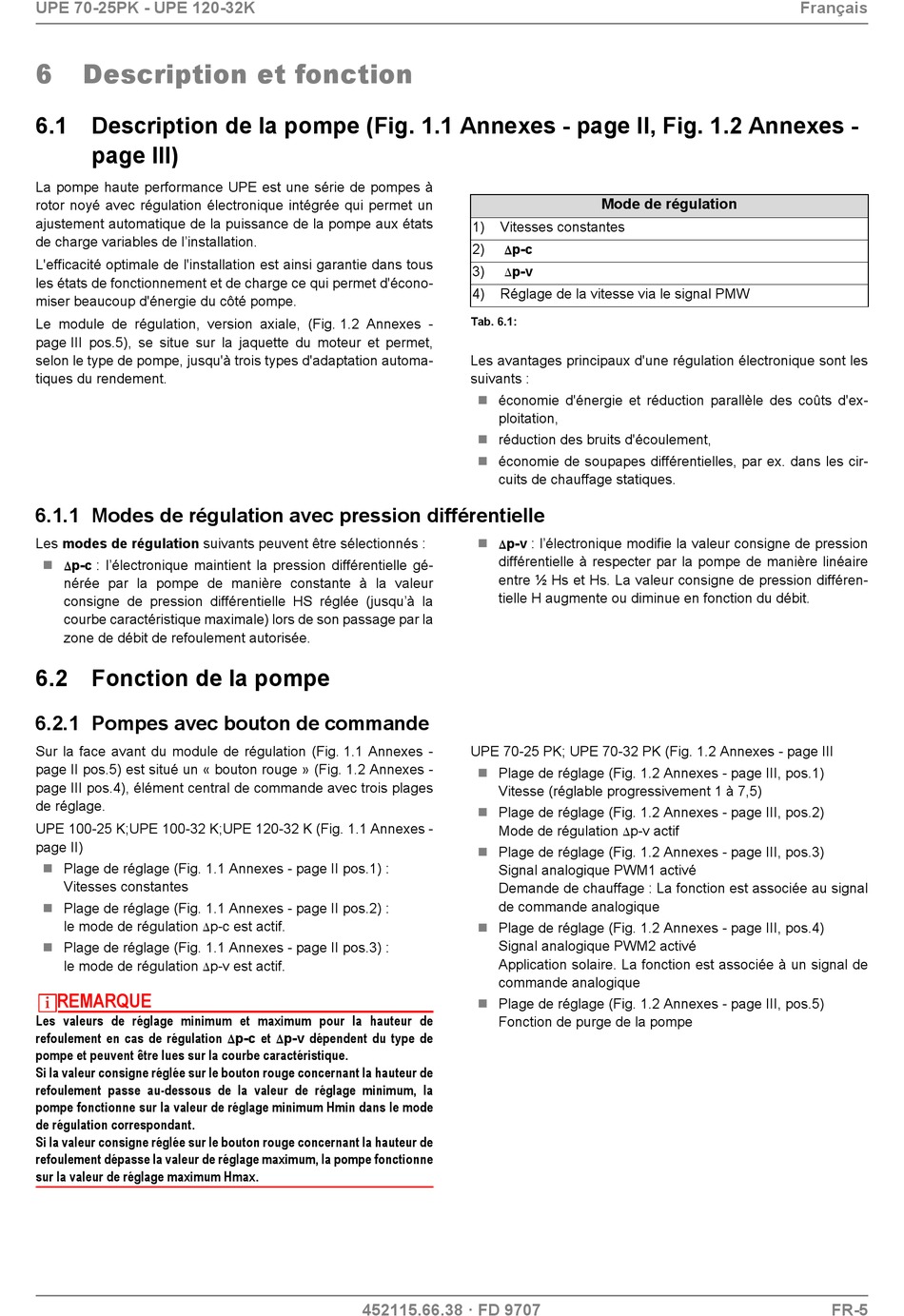

UPE 70-25PK - UPE 120-32K
6

Description et fonction

6.1 Description de la pompe (Fig. 1.1 Annexes - page II, Fig. 1.2 Annexes -
page III)
La pompe haute performance UPE est une série de pompes à
rotor noyé avec régulation électronique intégrée qui permet un
ajustement automatique de la puissance de la pompe aux états
de charge variables de l'installation.
L'efficacité optimale de l'installation est ainsi garantie dans tous
les états de fonctionnement et de charge ce qui permet d'écono-
miser beaucoup d'énergie du côté pompe.
Le module de régulation, version axiale, (Fig. 1.2 Annexes -
page III pos.5), se situe sur la jaquette du moteur et permet,
selon le type de pompe, jusqu'à trois types d'adaptation automa-
tiques du rendement.
6.1.1 Modes de régulation avec pression différentielle
Les modes de régulation suivants peuvent être sélectionnés :
 p-c : l'électronique maintient la pression différentielle gé-

nérée par la pompe de manière constante à la valeur
consigne de pression différentielle HS réglée (jusqu'à la
courbe caractéristique maximale) lors de son passage par la
zone de débit de refoulement autorisée.
6.2 Fonction de la pompe
6.2.1 Pompes avec bouton de commande
Sur la face avant du module de régulation (Fig. 1.1 Annexes -
page II pos.5) est situé un « bouton rouge » (Fig. 1.2 Annexes -
page III pos.4), élément central de commande avec trois plages
de réglage.
UPE 100-25 K;UPE 100-32 K;UPE 120-32 K (Fig. 1.1 Annexes -
page II)
 Plage de réglage (Fig. 1.1 Annexes - page II pos.1) :
Vitesses constantes
 Plage de réglage (Fig. 1.1 Annexes - page II pos.2) :
le mode de régulation

 Plage de réglage (Fig. 1.1 Annexes - page II pos.3) :
le mode de régulation

REMARQUE
Les valeurs de réglage minimum et maximum pour la hauteur de
refoulement en cas de régulation
pompe et peuvent être lues sur la courbe caractéristique.
Si la valeur consigne réglée sur le bouton rouge concernant la hauteur de
refoulement passe au-dessous de la valeur de réglage minimum, la
pompe fonctionne sur la valeur de réglage minimum Hmin dans le mode
de régulation correspondant.
Si la valeur consigne réglée sur le bouton rouge concernant la hauteur de
refoulement dépasse la valeur de réglage maximum, la pompe fonctionne
sur la valeur de réglage maximum Hmax.
p-c est actif.
p-v est actif.
p-c et p-v dépendent du type de
 
452115.66.38 · FD 9707
Mode de régulation
1) Vitesses constantes
2) p-c

3) p-v

4) Réglage de la vitesse via le signal PMW
Tab. 6.1:
Les avantages principaux d'une régulation électronique sont les
suivants :
 économie d'énergie et réduction parallèle des coûts d'ex-
ploitation,
 réduction des bruits d'écoulement,
économie de soupapes différentielles, par ex. dans les cir-

cuits de chauffage statiques.
 p-v : l'électronique modifie la valeur consigne de pression

différentielle à respecter par la pompe de manière linéaire
entre ½ Hs et Hs. La valeur consigne de pression différen-
tielle H augmente ou diminue en fonction du débit.
UPE 70-25 PK; UPE 70-32 PK (Fig. 1.2 Annexes - page III
Plage de réglage (Fig. 1.2 Annexes - page III, pos.1)

Vitesse (réglable progressivement 1 à 7,5)
 Plage de réglage (Fig. 1.2 Annexes - page III, pos.2)
Mode de régulation p-v actif

 Plage de réglage (Fig. 1.2 Annexes - page III, pos.3)
Signal analogique PWM1 activé
Demande de chauffage : La fonction est associée au signal
de commande analogique
Plage de réglage (Fig. 1.2 Annexes - page III, pos.4)

Signal analogique PWM2 activé
Application solaire. La fonction est associée à un signal de
commande analogique
 Plage de réglage (Fig. 1.2 Annexes - page III, pos.5)
Fonction de purge de la pompe
Français
FR-5
