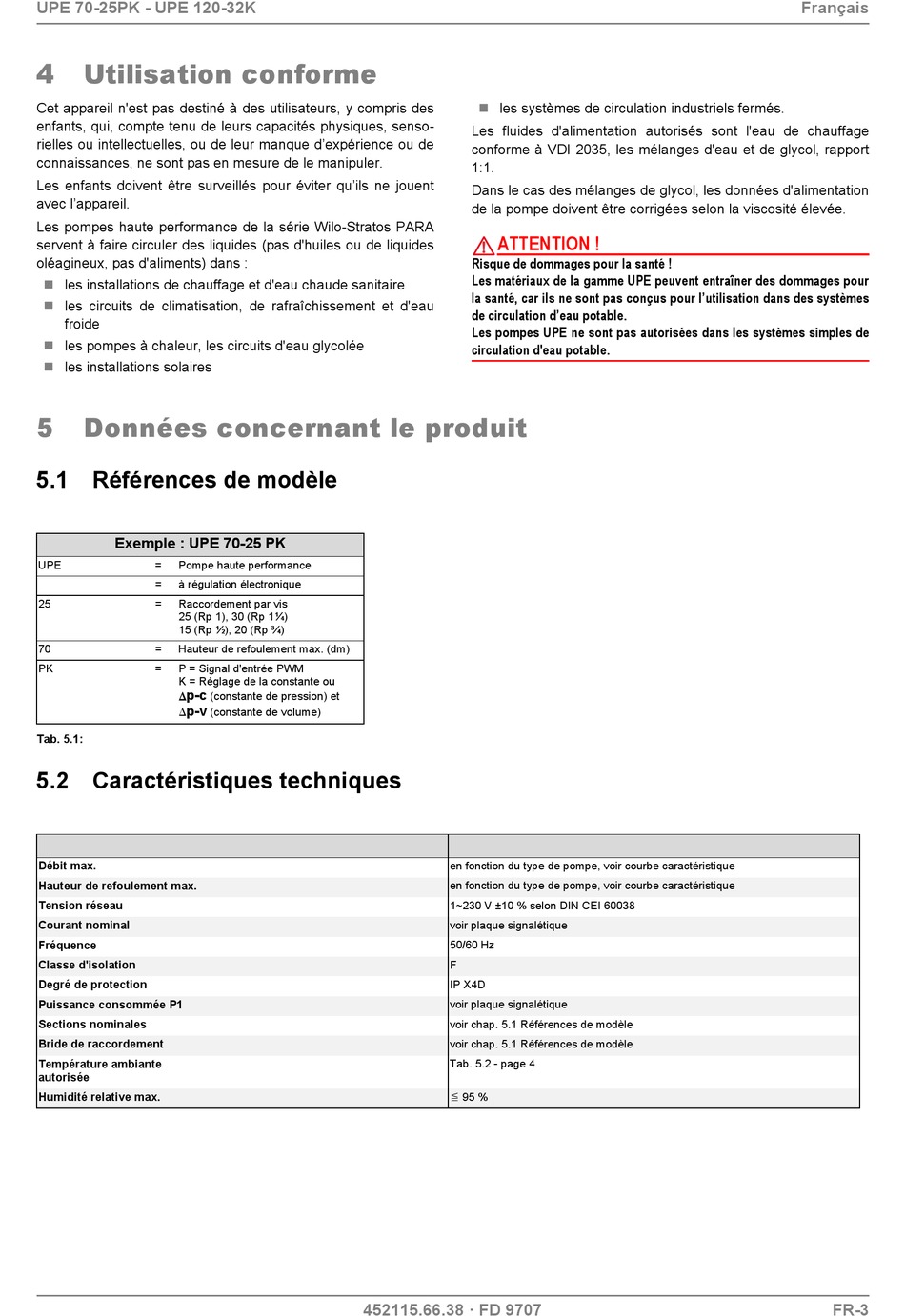

UPE 70-25PK - UPE 120-32K
4

Utilisation conforme

Cet appareil n'est pas destiné à des utilisateurs, y compris des
enfants, qui, compte tenu de leurs capacités physiques, senso-
rielles ou intellectuelles, ou de leur manque d'expérience ou de
connaissances, ne sont pas en mesure de le manipuler.
Les enfants doivent être surveillés pour éviter qu'ils ne jouent
avec l'appareil.
Les pompes haute performance de la série Wilo-Stratos PARA
servent à faire circuler des liquides (pas d'huiles ou de liquides
oléagineux, pas d'aliments) dans :
 les installations de chauffage et d'eau chaude sanitaire
les circuits de climatisation, de rafraîchissement et d'eau

froide
 les pompes à chaleur, les circuits d'eau glycolée
 les installations solaires
5 Données concernant le produit
5.1 Références de modèle
Exemple : UPE 70-25 PK
UPE = Pompe haute performance
= à régulation électronique
25 = Raccordement par vis
25 (Rp 1), 30 (Rp 1¼)
15 (Rp ½), 20 (Rp ¾)
70 = Hauteur de refoulement max. (dm)
PK = P = Signal d'entrée PWM
K = Réglage de la constante ou
p-c

p-v

Tab. 5.1:
5.2 Caractéristiques techniques
Débit max.
Hauteur de refoulement max.
Tension réseau
Courant nominal
Fréquence
Classe d'isolation
Degré de protection
Puissance consommée P1
Sections nominales
Bride de raccordement
Température ambiante
autorisée
Humidité relative max.
(constante de pression) et
(constante de volume)
452115.66.38 · FD 9707
 les systèmes de circulation industriels fermés.
Les fluides d'alimentation autorisés sont l'eau de chauffage
conforme à VDI 2035, les mélanges d'eau et de glycol, rapport
1:1.
Dans le cas des mélanges de glycol, les données d'alimentation
de la pompe doivent être corrigées selon la viscosité élevée.
ATTENTION !
Risque de dommages pour la santé !
Les matériaux de la gamme UPE peuvent entraîner des dommages pour
la santé, car ils ne sont pas conçus pour l'utilisation dans des systèmes
de circulation d'eau potable.
Les pompes UPE ne sont pas autorisées dans les systèmes simples de
circulation d'eau potable.
en fonction du type de pompe, voir courbe caractéristique
en fonction du type de pompe, voir courbe caractéristique
1~230 V ±10 % selon DIN CEI 60038
voir plaque signalétique
50/60 Hz
F
IP X4D
voir plaque signalétique
voir chap. 5.1 Références de modèle
voir chap. 5.1 Références de modèle
Tab. 5.2 - page 4
 95 %
Français
FR-3
