Dimplex UPE 70-25PK Montage- Und Gebrauchsanweisung Seite 42

Anhang · Appendix · Annexes

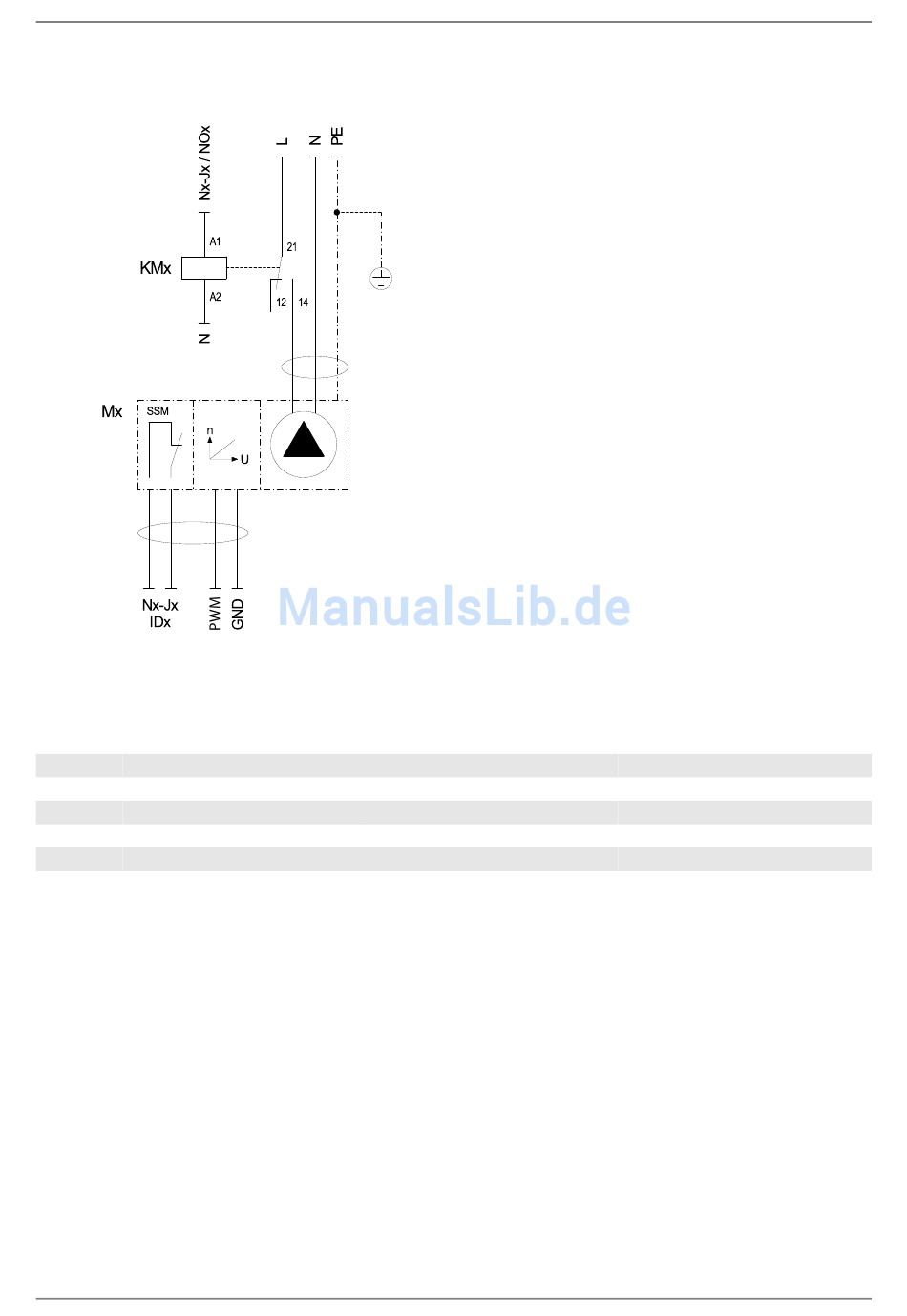

4.3 Schaltplan / Circuit diagram / Schéma électrique
4.4 Legende zu Stromlaufplänen / Legend for Circuit Diagrams / Légendes
des schémas électriques
Jx Stecker von Nx
K5 Schütz Primärpumpe
KMx Koppelrelais Pumpe
M11 Primärpumpe
Mx Pumpe
Nx Regler
A-X
Plug from Nx
Contactor primary pump
Pump coupling relay
Primary pump
Pump
Controller
452115.66.38 · FD 9707
UPE 70-25PK - UPE 120-32K
Connecteur de Nx
Contacteur pompe primaire
Relais de couplage pompe
Pomp primaire
Pompe
Régulateur
