Stromlaufpläne / Circuit Diagrams / Schémas Électriques - Dimplex UPE 70-25PK Montage- Und Gebrauchsanweisung

Anhang · Appendix · Annexes

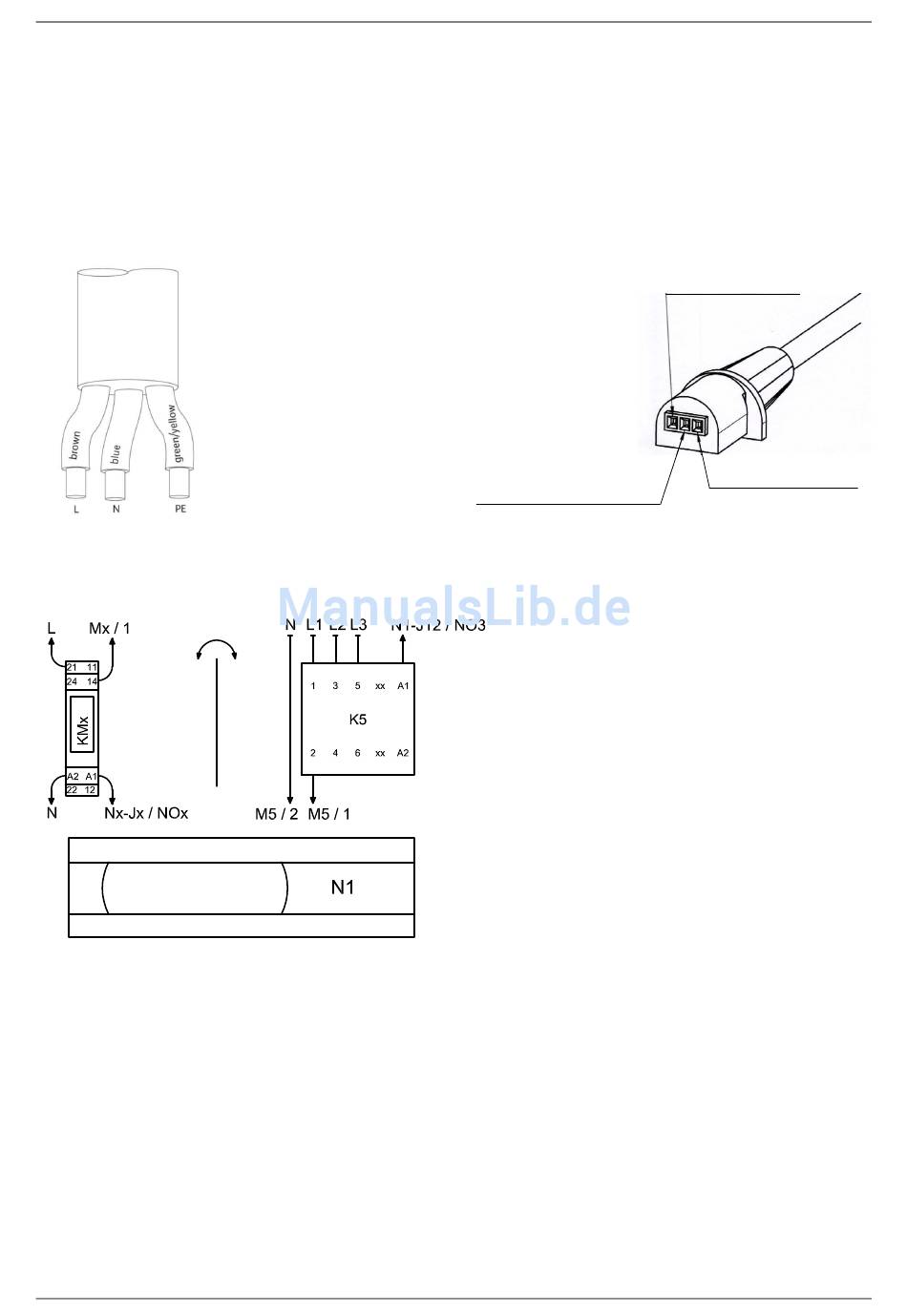

4 Stromlaufpläne / Circuit diagrams / Schémas
électriques
4.1 Aderbelegung / Pin configuration / Brin occupation
Lastkabel
Load cable
Câble de charge
Abb. / Fig. / Fig. 4.1:
4.2 Anschlussschema / Connection diagram / Schéma de raccordement
A-VIII
Signalkabel (Sonderzubehör UPE 70-25 PK / UPE 70-32 PK)
Signal cable (special accessories)
Câble de signal (accessoires spéciaux)
Grau / Blau PWM Signalmasse (GND)
Grey / blue PWM signal ground (GND)
Masse de signal PWM (GND) grise/bleue
Abb. / Fig. / Fig. 4.2:
452115.66.38 · FD 9707
UPE 70-25PK - UPE 120-32K
Braun (PWM Eingangssignal)
Brown (PWM input signal)
Marron (Signal d'entrée PWM)
Schwarz Bidirectional PWM
Black bidirectional PWM
PWM bidirectionnel noir
