UPE 70-25PK - UPE 120-32K
6

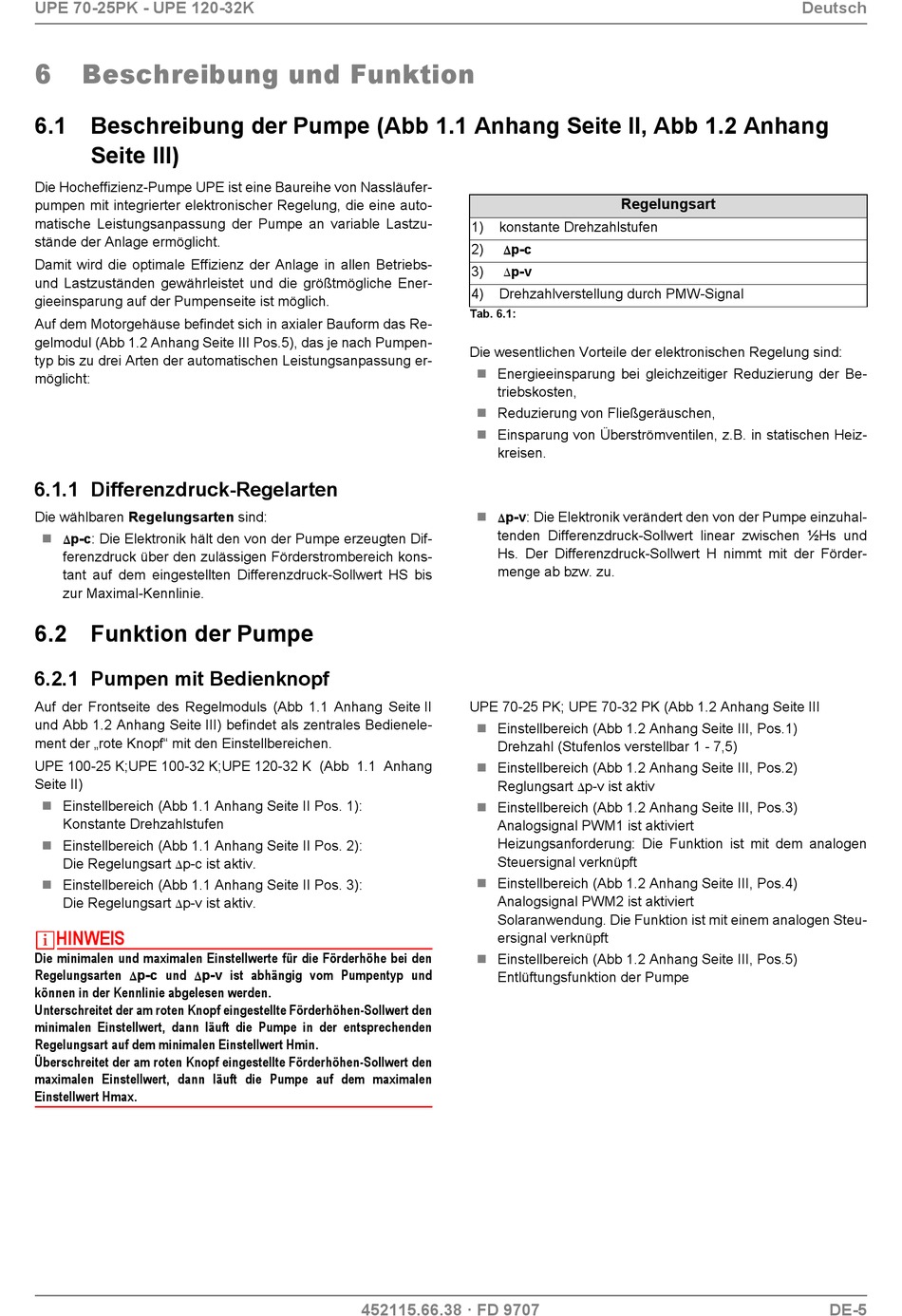

Beschreibung und Funktion

6.1 Beschreibung der Pumpe (Abb 1.1 Anhang Seite II, Abb 1.2 Anhang
Seite III)
Die Hocheffizienz-Pumpe UPE ist eine Baureihe von Nassläufer-
pumpen mit integrierter elektronischer Regelung, die eine auto-
matische Leistungsanpassung der Pumpe an variable Lastzu-
stände der Anlage ermöglicht.
Damit wird die optimale Effizienz der Anlage in allen Betriebs-
und Lastzuständen gewährleistet und die größtmögliche Ener-
gieeinsparung auf der Pumpenseite ist möglich.
Auf dem Motorgehäuse befindet sich in axialer Bauform das Re-
gelmodul (Abb 1.2 Anhang Seite III Pos.5), das je nach Pumpen-
typ bis zu drei Arten der automatischen Leistungsanpassung er-
möglicht:

6.1.1 Differenzdruck-Regelarten

Die wählbaren Regelungsarten sind:
 p-c: Die Elektronik hält den von der Pumpe erzeugten Dif-

ferenzdruck über den zulässigen Förderstrombereich kons-
tant auf dem eingestellten Differenzdruck-Sollwert HS bis
zur Maximal-Kennlinie.

6.2 Funktion der Pumpe

6.2.1 Pumpen mit Bedienknopf

Auf der Frontseite des Regelmoduls (Abb 1.1 Anhang Seite II
und Abb 1.2 Anhang Seite III) befindet als zentrales Bedienele-
ment der „rote Knopf" mit den Einstellbereichen.
UPE 100-25 K;UPE 100-32 K;UPE 120-32 K (Abb 1.1 Anhang
Seite II)
 Einstellbereich (Abb 1.1 Anhang Seite II Pos. 1):
Konstante Drehzahlstufen
 Einstellbereich (Abb 1.1 Anhang Seite II Pos. 2):
Die Regelungsart p-c ist aktiv.

 Einstellbereich (Abb 1.1 Anhang Seite II Pos. 3):
Die Regelungsart p-v ist aktiv.

HINWEIS
Die minimalen und maximalen Einstellwerte für die Förderhöhe bei den
Regelungsarten p-c und p-v ist abhängig vom Pumpentyp und
 
können in der Kennlinie abgelesen werden.
Unterschreitet der am roten Knopf eingestellte Förderhöhen-Sollwert den
minimalen Einstellwert, dann läuft die Pumpe in der entsprechenden
Regelungsart auf dem minimalen Einstellwert Hmin.
Überschreitet der am roten Knopf eingestellte Förderhöhen-Sollwert den
maximalen Einstellwert, dann läuft die Pumpe auf dem maximalen
Einstellwert Hmax.
1) konstante Drehzahlstufen
2) p-c

3) p-v

4) Drehzahlverstellung durch PMW-Signal
Tab. 6.1:
Die wesentlichen Vorteile der elektronischen Regelung sind:
Energieeinsparung bei gleichzeitiger Reduzierung der Be-

triebskosten,
 Reduzierung von Fließgeräuschen,
 Einsparung von Überströmventilen, z.B. in statischen Heiz-
kreisen.
p-v: Die Elektronik verändert den von der Pumpe einzuhal-


tenden Differenzdruck-Sollwert linear zwischen ½Hs und
Hs. Der Differenzdruck-Sollwert H nimmt mit der Förder-
menge ab bzw. zu.
UPE 70-25 PK; UPE 70-32 PK (Abb 1.2 Anhang Seite III
 Einstellbereich (Abb 1.2 Anhang Seite III, Pos.1)
Drehzahl (Stufenlos verstellbar 1 - 7,5)
 Einstellbereich (Abb 1.2 Anhang Seite III, Pos.2)
Reglungsart
 Einstellbereich (Abb 1.2 Anhang Seite III, Pos.3)
Analogsignal PWM1 ist aktiviert
Heizungsanforderung: Die Funktion ist mit dem analogen
Steuersignal verknüpft
 Einstellbereich (Abb 1.2 Anhang Seite III, Pos.4)
Analogsignal PWM2 ist aktiviert
Solaranwendung. Die Funktion ist mit einem analogen Steu-
ersignal verknüpft
Einstellbereich (Abb 1.2 Anhang Seite III, Pos.5)

Entlüftungsfunktion der Pumpe
452115.66.38 · FD 9707
Regelungsart
p-v ist aktiv

Deutsch
DE-5
