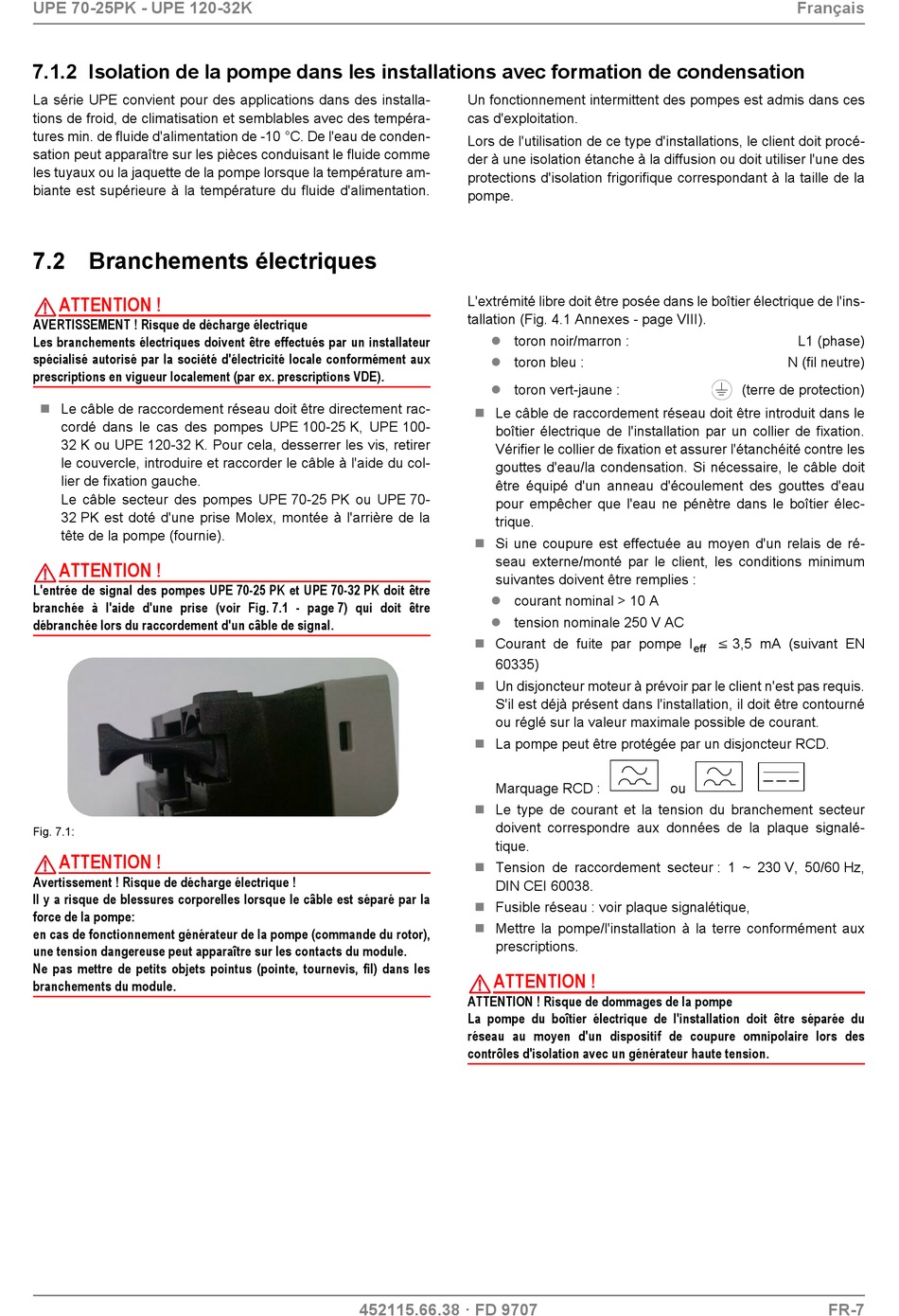

7.1.2 Isolation de la pompe dans les installations avec formation de condensation
La série UPE convient pour des applications dans des installa-
tions de froid, de climatisation et semblables avec des tempéra-
tures min. de fluide d'alimentation de -10 °C. De l'eau de conden-
sation peut apparaître sur les pièces conduisant le fluide comme
les tuyaux ou la jaquette de la pompe lorsque la température am-
biante est supérieure à la température du fluide d'alimentation.
7.2 Branchements électriques
ATTENTION !
AVERTISSEMENT ! Risque de décharge électrique
Les branchements électriques doivent être effectués par un installateur
spécialisé autorisé par la société d'électricité locale conformément aux
prescriptions en vigueur localement (par ex. prescriptions VDE).
 Le câble de raccordement réseau doit être directement rac-
cordé dans le cas des pompes UPE 100-25 K, UPE 100-
32 K ou UPE 120-32 K. Pour cela, desserrer les vis, retirer
le couvercle, introduire et raccorder le câble à l'aide du col-
lier de fixation gauche.
Le câble secteur des pompes UPE 70-25 PK ou UPE 70-
32 PK est doté d'une prise Molex, montée à l'arrière de la
tête de la pompe (fournie).
ATTENTION !
L'entrée de signal des pompes UPE 70-25 PK et UPE 70-32 PK doit être
branchée à l'aide d'une prise (voir Fig. 7.1 - page 7) qui doit être
débranchée lors du raccordement d'un câble de signal.
Fig. 7.1:
ATTENTION !
Avertissement ! Risque de décharge électrique !
Il y a risque de blessures corporelles lorsque le câble est séparé par la
force de la pompe:
en cas de fonctionnement générateur de la pompe (commande du rotor),
une tension dangereuse peut apparaître sur les contacts du module.
Ne pas mettre de petits objets pointus (pointe, tournevis, fil) dans les
branchements du module.
Un fonctionnement intermittent des pompes est admis dans ces
cas d'exploitation.
Lors de l'utilisation de ce type d'installations, le client doit procé-
der à une isolation étanche à la diffusion ou doit utiliser l'une des
protections d'isolation frigorifique correspondant à la taille de la
pompe.
L'extrémité libre doit être posée dans le boîtier électrique de l'ins-
tallation (Fig. 4.1 Annexes - page VIII).
 toron noir/marron :
 toron bleu :
 toron vert-jaune :
 Le câble de raccordement réseau doit être introduit dans le
boîtier électrique de l'installation par un collier de fixation.
Vérifier le collier de fixation et assurer l'étanchéité contre les
gouttes d'eau/la condensation. Si nécessaire, le câble doit
être équipé d'un anneau d'écoulement des gouttes d'eau
pour empêcher que l'eau ne pénètre dans le boîtier élec-
trique.
 Si une coupure est effectuée au moyen d'un relais de ré-
seau externe/monté par le client, les conditions minimum
suivantes doivent être remplies :
 courant nominal > 10 A
 tension nominale 250 V AC
 Courant de fuite par pompe I
60335)
 Un disjoncteur moteur à prévoir par le client n'est pas requis.
S'il est déjà présent dans l'installation, il doit être contourné
ou réglé sur la valeur maximale possible de courant.
 La pompe peut être protégée par un disjoncteur RCD.
Marquage RCD :
 Le type de courant et la tension du branchement secteur
doivent correspondre aux données de la plaque signalé-
tique.
 Tension de raccordement secteur : 1 ~ 230 V, 50/60 Hz,
DIN CEI 60038.
 Fusible réseau : voir plaque signalétique,
 Mettre la pompe/l'installation à la terre conformément aux
prescriptions.
ATTENTION !
ATTENTION ! Risque de dommages de la pompe
La pompe du boîtier électrique de l'installation doit être séparée du
réseau au moyen d'un dispositif de coupure omnipolaire lors des
contrôles d'isolation avec un générateur haute tension.
452115.66.38 · FD 9707
Français
L1 (phase)
N (fil neutre)
(terre de protection)
 3,5 mA (suivant EN
eff
ou
FR-7
