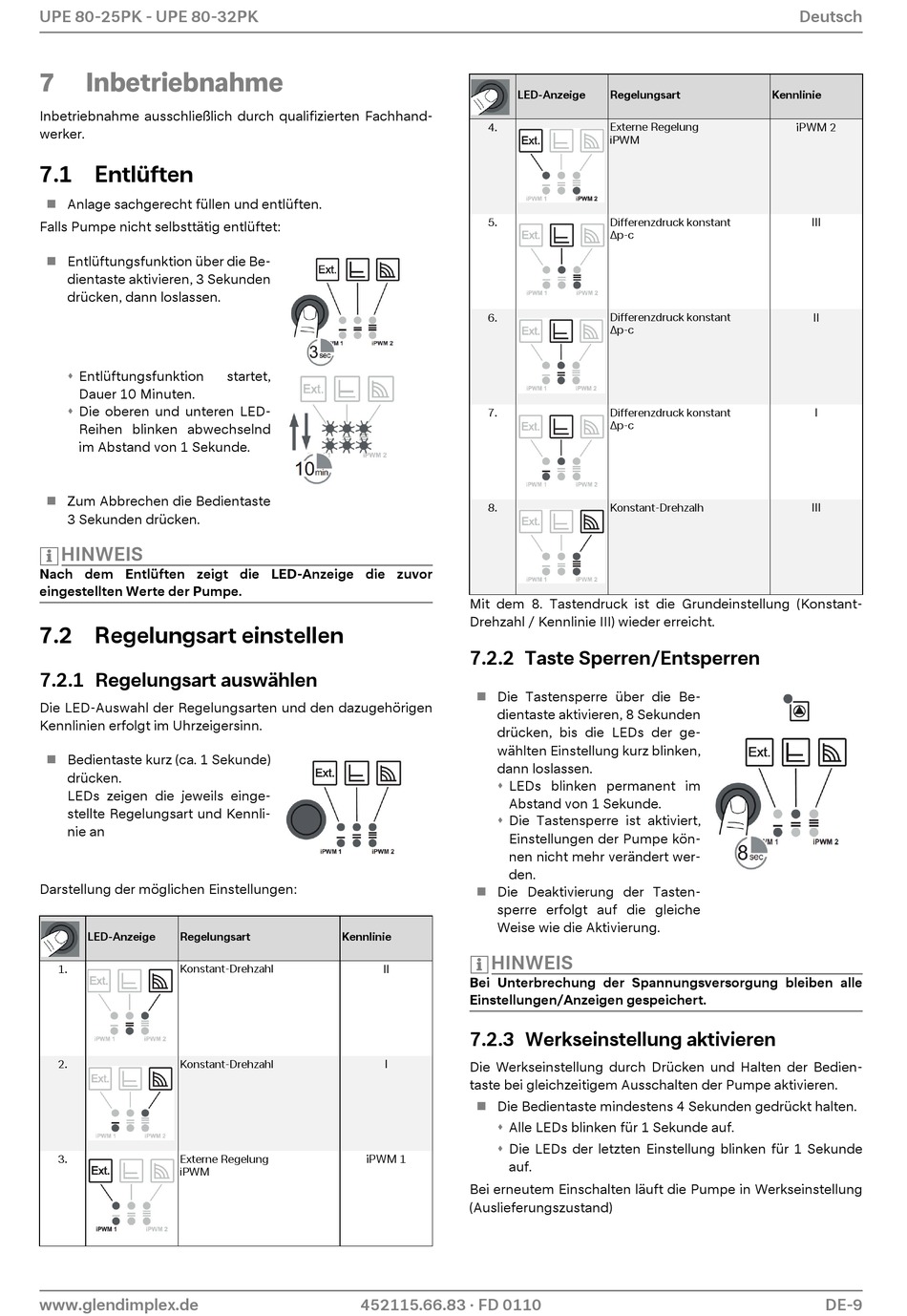

UPE 80-25PK - UPE 80-32PK
7
Inbetriebnahme
Inbetriebnahme ausschließlich durch qualifizierten Fachhand-
werker.
7.1 Entlüften
Anlage sachgerecht füllen und entlüften.
Falls Pumpe nicht selbsttätig entlüftet:
Entlüftungsfunktion über die Be-
dientaste aktivieren, 3 Sekunden
drücken, dann loslassen.
Entlüftungsfunktion
Dauer 10 Minuten.
Die oberen und unteren LED-
Reihen blinken abwechselnd
im Abstand von 1 Sekunde.
Zum Abbrechen die Bedientaste
3 Sekunden drücken.
HINWEIS
Nach dem Entlüften zeigt die LED-Anzeige die zuvor
eingestellten Werte der Pumpe.
7.2 Regelungsart einstellen
7.2.1 Regelungsart auswählen
Die LED-Auswahl der Regelungsarten und den dazugehörigen
Kennlinien erfolgt im Uhrzeigersinn.
Bedientaste kurz (ca. 1 Sekunde)
drücken.
LEDs zeigen die jeweils einge-
stellte Regelungsart und Kennli-
nie an
Darstellung der möglichen Einstellungen:
LED-Anzeige
Regelungsart
1.
Konstant-Drehzahl
2.
Konstant-Drehzahl
3.
Externe Regelung
iPWM
www.glendimplex.de
startet,
Kennlinie
II
I
iPWM 1
452115.66.83 · FD 0110
LED-Anzeige
Regelungsart
4.
Externe Regelung
iPWM
5.
Differenzdruck konstant
Δp-c
6.
Differenzdruck konstant
Δp-c
7.
Differenzdruck konstant
Δp-c
8.
Konstant-Drehzalh
Mit dem 8. Tastendruck ist die Grundeinstellung (Konstant-
Drehzahl / Kennlinie III) wieder erreicht.
7.2.2 Taste Sperren/Entsperren
Die Tastensperre über die Be-
dientaste aktivieren, 8 Sekunden
drücken, bis die LEDs der ge-
wählten Einstellung kurz blinken,
dann loslassen.
LEDs blinken permanent im
Abstand von 1 Sekunde.
Die Tastensperre ist aktiviert,
Einstellungen der Pumpe kön-
nen nicht mehr verändert wer-
den.
Die Deaktivierung der Tasten-
sperre erfolgt auf die gleiche
Weise wie die Aktivierung.
HINWEIS
Bei Unterbrechung der Spannungsversorgung bleiben alle
Einstellungen/Anzeigen gespeichert.
7.2.3 Werkseinstellung aktivieren
Die Werkseinstellung durch Drücken und Halten der Bedien-
taste bei gleichzeitigem Ausschalten der Pumpe aktivieren.
Die Bedientaste mindestens 4 Sekunden gedrückt halten.
Alle LEDs blinken für 1 Sekunde auf.
Die LEDs der letzten Einstellung blinken für 1 Sekunde
auf.
Bei erneutem Einschalten läuft die Pumpe in Werkseinstellung
(Auslieferungszustand)
Deutsch
Kennlinie
iPWM 2
III
II
I
III
DE-9
