2 Baugruppen wechseln
12
2.5

Etikettenlichtschranke wechseln

i
Hinweis!
Eine Verschmutzung der Etikettenlichtschranke kann zur Fehlfunktion führen.
 Vor einem Austausch Etikettenlichtschranke auf Verschmutzung prüfen und ggf. reinigen.
Gefahr!
Lebensgefahr durch Stromschlag!
 Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das
Netzteil entladen hat.
1
2

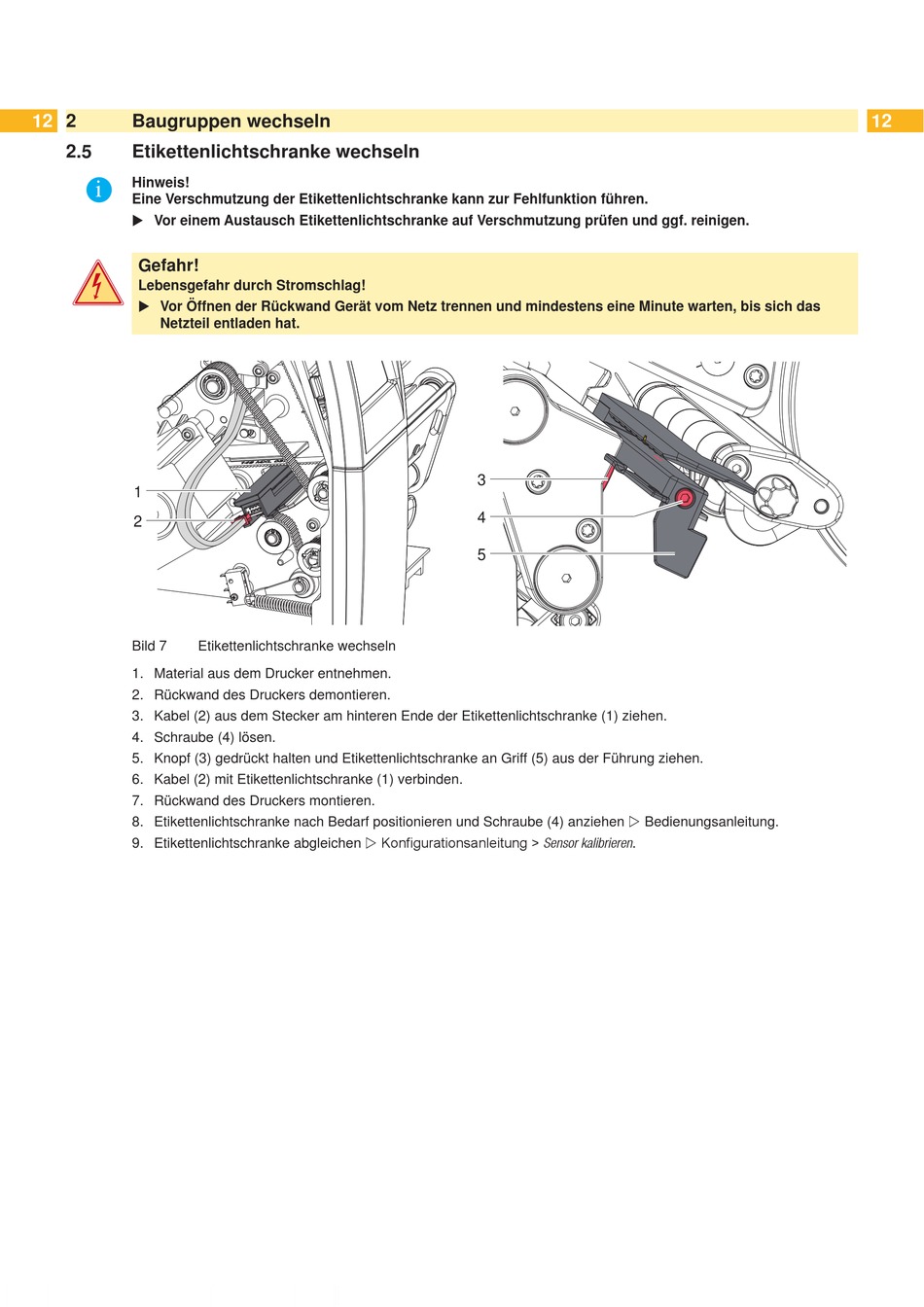

Bild 7 Etikettenlichtschranke wechseln
1. Material aus dem Drucker entnehmen.
2. Rückwand des Druckers demontieren.
3. Kabel (2) aus dem Stecker am hinteren Ende der Etikettenlichtschranke (1) ziehen.
4. Schraube (4) lösen.
5. Knopf (3) gedrückt halten und Etikettenlichtschranke an Griff (5) aus der Führung ziehen.
6. Kabel (2) mit Etikettenlichtschranke (1) verbinden.
7. Rückwand des Druckers montieren.
8. Etikettenlichtschranke nach Bedarf positionieren und Schraube (4) anziehen  Bedienungsanleitung.
9. Etikettenlichtschranke abgleichen  Konfigurationsanleitung > Sensor kalibrieren.
