4 Material einlegen

4.3 Etikettensensor einstellen

Hinweis!
i
Im Auslieferungszustand befindet sich der Etikettensensor in der
Mitte des Papierlaufs. Eine Sensoreinstellung muss nur dann vorge-
nommen werden, wenn:
• Material mit Reflexmarken oder Stanzungen außerhalb der Mitte,
• mehrbahniges Material mit gerader Bahnanzahl,
• Material mit unregelmäßig geformten Etiketten
verwendet wird.

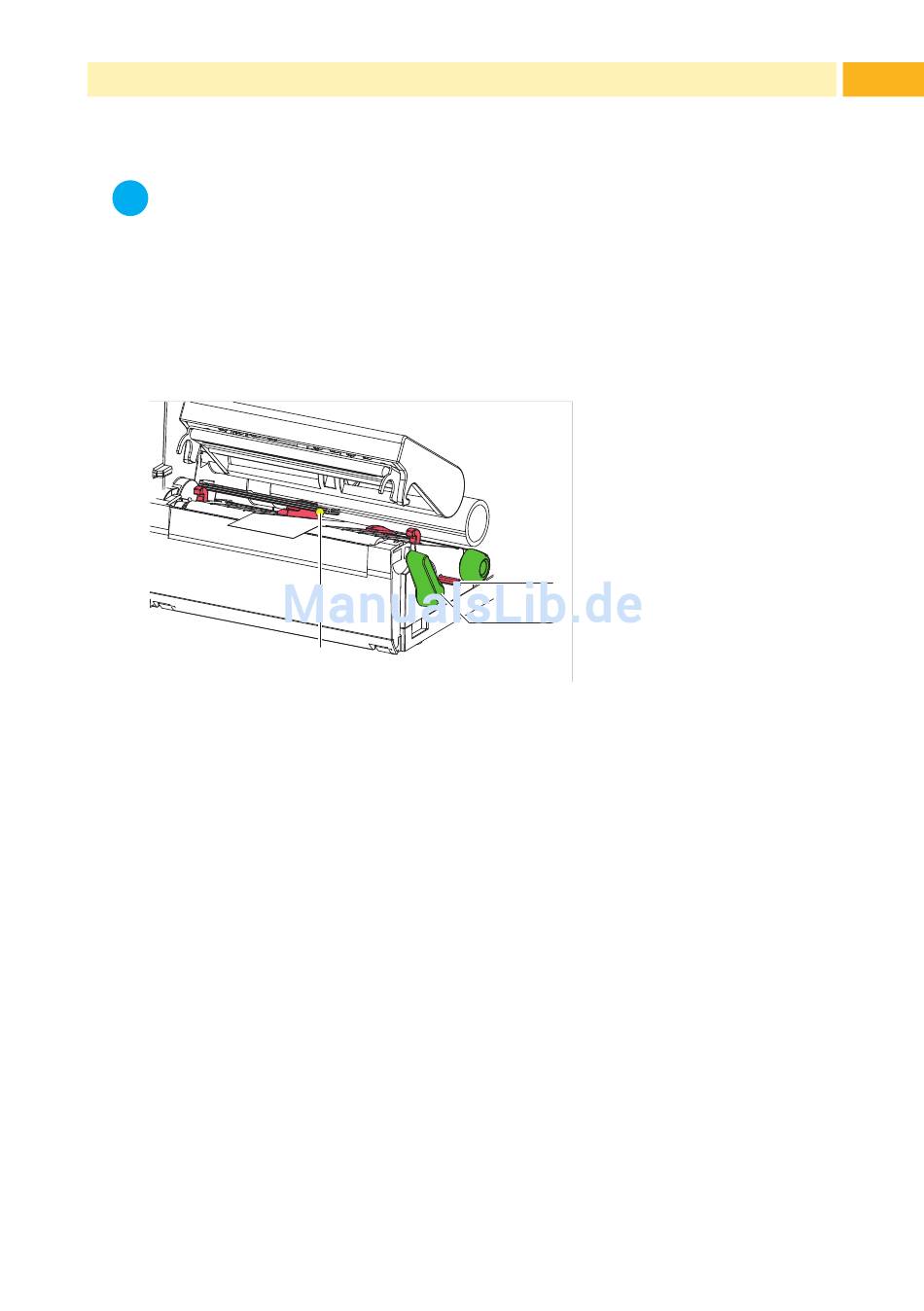

Bild 9 Etikettensensor einstellen
Die Sensorposition (3) ist mit einer gelben LED markiert.
1. Mit einem spitzen Gegenstand auf den Drehknopf (1) drücken, sodass
dieser aus der Bohrung des Trägers hervorspringt.
2. Etikettensensor durch Drehen des Drehknopfes (1) so positionieren, dass
der Sensor (3) die vorderste Kante des Etiketts, die Reflexmarke oder
Stanzung erfassen kann.
3. Mit einem spitzen Gegenstand den Drehknopf (1) bis zum Einrasten
wieder in die Bohrung des Trägers drücken.
3
1
2
