Handbuch
F5021B
Aufzugsteuerung 32 bit System
Ausgabe D4.3(MAI)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für STEP F5021B

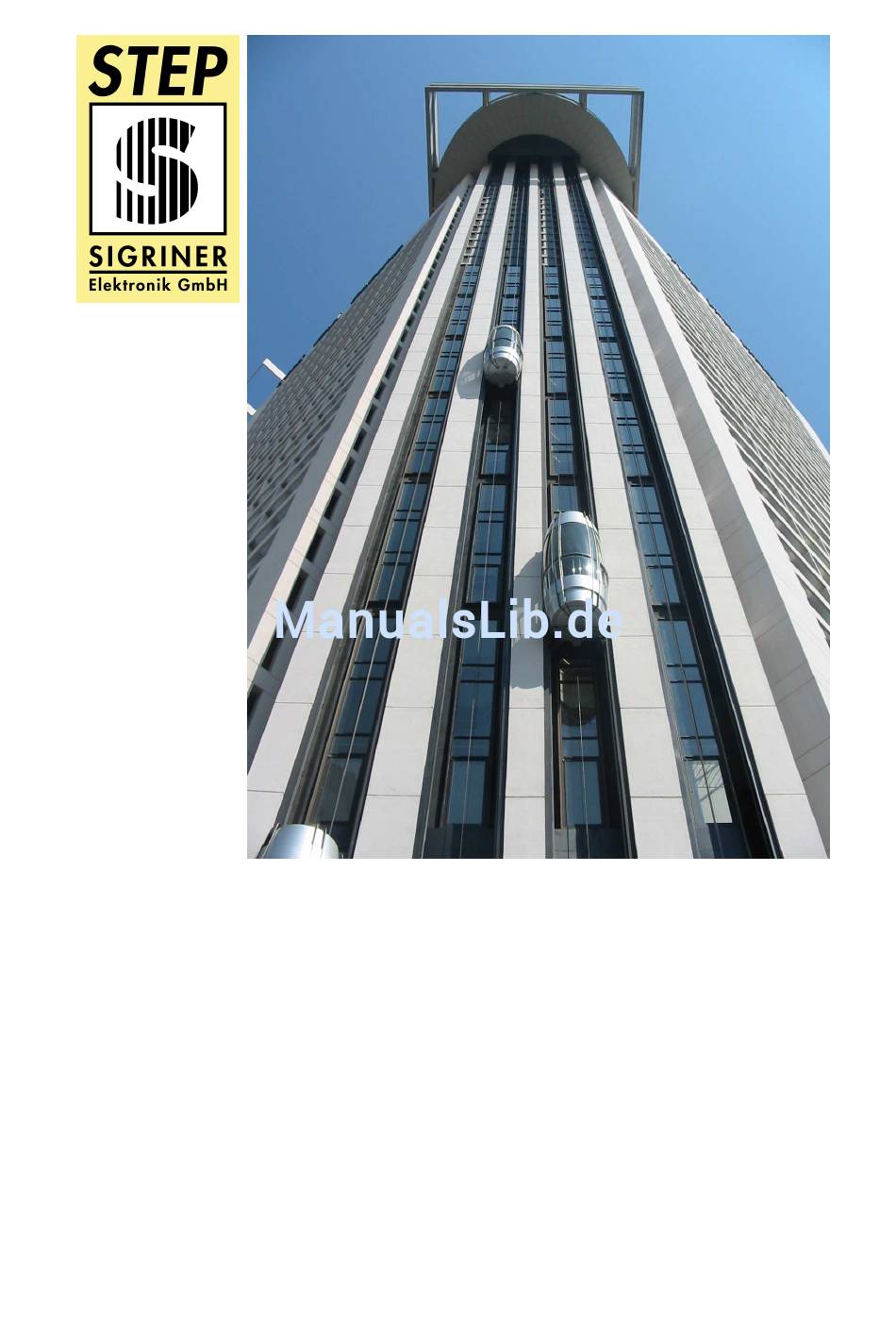

  • Seite 1 Handbuch F5021B Aufzugsteuerung 32 bit System Ausgabe D4.3(MAI)

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Table of Contents 1. F5021 Hauptplatine..................1 Produktmerkmale..................1 Funktionsumfang...................1 2.Systemübersicht....................3 Hauptmodul SM01................3 Kabinenmodul SM02................3 Kommando-Modul SM03..............3 Etagenmodul SM04................3 Sondermodule SM09................4 Funktionsübersicht................4 3. Bedienteile......................7 Bedienung:.....................8 Einloggen:.....................8 Menü......................8 Statusfenster im Untermenü „Monitor“..........8 Parameter einstellen im Untermenü Para.Select........9 Verschiedene Funktionen (Func.Select)..........11 4.Menübaum & Parameter................13 Basis-Parameter (Main Para.)..............14 Inspektions-Parameter (Insp.Option)...........15 Fahrkurven Parameter (S-Curve)............15...
  • Seite 3 Inhaltsverzeichnis SM02 Anschlüsse................33 SM03 Tastermodul................35 8.SM02/H Inspektionskasten-Modul.............37 9.SM09IO/B Erweiterungsplatine..............39 10.SM02/G Kabinentableau-Modul...............41 11.SM04HRF Etagenmodul................43 12.Sicherheitsteil....................45 Sicherheitskreis...................45 optionale Sicherheitsschalter...............45 Sicherheitsschaltung................46 Bauteile....................46 Funktionsweise:...................47 Fehlerbetrachtung:................47 Zusätzliche Überwachung durch Steuerung........47 Abfrageschaltung Sicherheitskreis............47 N-Leiter....................48 Prüfen:....................48 Vorsteuerrelais..................48 Fahrtüberwachung................48 Prüfen:....................48 Ergänzende Hinweise zur Abnahmeprüfung:........48 allgemein:....................49 Isolationsmessung:................49 13.Ansteuerung Frequenzumrichter..............51 Allgemein....................51 Ansteuerung Multistep binär...............51 Fahrkurve.....................52...

  • Seite 5: F5021 Hauptplatine

    Handbuch F5021B - F5021 Hauptplatine 1. F5021 Hauptplatine Produktmerkmale 32bit Prozessor ARM7 • Industriestandard Doppel-Prozessor-Architektur für • erhöhte Sicherheitsanforderungen 2x CAN Schnittstellen separat für • interne und externe Kommunikation Hohe EMV-Stabilität (EFT-4000V) • Hohe ESD-Stabilität (ESD 8000V) • Zertifiziert nach EN81, GB7588, CE •...

  • Seite 7: Handbuch F5021B - Systemübersicht

    Handbuch F5021B - Systemübersicht 2.Systemübersicht SmartCom ist ein modernes, auf neuester Technologie basierendes Steuerungssystem, speziell für Aufzüge. Das System besteht im wesentlichen aus folgenden Komponenten: • Hauptmodul SM01 • Kabinenmodul SM02 • Kommando-Modul SM03 • Etagenmodul SM04 • Erweiterungsmodule SM09 Verschiedene Varianten der einzelnen Module ermöglichen eine...

  • Seite 8: Sondermodule Sm09

    Handbuch F5021B - Systemübersicht Anzeigen varieren in Art und Umfang und können auch kundenspezifisch gefertigt werden. Allen gemein ist, daß sie über den CAN-Bus kommunizieren und nahezu beliebig kombiniert werden können. In den Etagen werden an den SM04 Modulen (Anzeige+CAN-Modul) die Aussenruftaster und Schlüsselschalter für Sonderfunktionen angeschlossen.
  • Seite 9 Handbuch F5021B - Systemübersicht Analoge Geschwindigkeitsvorgabe Die Drehzahl des Frequenzumrichters wird durch den Analog-Ausgang gesteuert. Digitale Geschwindigkeitsvorgabe alternativ kann die Geschwindigkeit über Kontakte vorgegeben werden. Fehlerspeicher Die letzten 20 Fehler werden mit Zeit, Etage und Fehlercode gespeichert und angezeigt. Lernfahrt für Schachtinformation Die Steuerung lernt mittels Encoder und Etagenfahnen die Schachtmaße...
  • Seite 10 Handbuch F5021B - Systemübersicht Türoffenzeiten) Duplex-Funktion Über den zweiten CAN-Bus können zwei Aufzüge zu einer 2er Gruppe verbunden werden. Die Aufzüge teilen sich die Rufe gemäß der aktuellen Situation untereinander auf, so daß die Wartezeiten auf ein Minimum reduziert werden. Zusätzlich kann eine Funktion aktiviert werden, die nach Erledigung aller Rufe den Aufzug, der am nächsten ist, in den...

  • Seite 11: Bedienteile

    Alle Funktionen von F1 bis F3 sind auch per Menü erreichbar! Es kann wahlweise ein Bedienteil direkt auf der Platine F5021B aufgesteckt sein, oder das externe Handbedienteil wird über ein spezielles Kabel mit der 9pol. Sub-D-Buchse JP15 verbunden. Der USB-Stecker des Kabels kommt hierbei in die linke Buchse (RS485).

  • Seite 12: Bedienung

    Handbuch F5021B - Bedienteile Bedienung: Die Bedienung über das aufgesetzte Bedienteil und das Handbedienteil sind identisch. Das Handbedienteil verfügt zusätzlich über die Schnelltasten F1, F2 und F3 mit denen bestimmte Diagnose-Fenster direkt aufgerufen werden können. Beim aufgesetzten Bedienteil sind alle Fenster nur über das Menü...

  • Seite 13: Parameter Einstellen Im Untermenü Para.select

    Handbuch F5021B - Bedienteile Im Fehlerspeicher (Fault Record) werden die letzten 20 Fehler mit Datum und Uhrzeit, sowie der Etage angezeigt. Dar neueste Fehler wird immer zuerst angezeigt. Mit Auf/Ab bewegt man sich zwischen den Listeneinträgen. Mit Enter erscheint ein weiteres Fenster, in dem der Fehler mit Datum, Uhrzeit und Klartext-Fehlermeldung angezeigt wird.
  • Seite 14 Door Control ermöglicht die Parametrierung der Aufzugstüransteuerung. Flr.Disp. führt zur Liste der Etagenanzeigen. Für jede Etage läßt sich einzeln die anzuzeigende Buchstabenkombination einstellen (bei Step SM04 Anzeigen). Gleichzeitig legt der Displaycode die Sprachansage fest, die in der jeweiligen Etage beim Einfahren angesagt wird.

  • Seite 15: Verschiedene Funktionen (Func.select)

    Handbuch F5021B - Bedienteile Reset setzt alle Parameter auf Werkseinstellung zurück. Sollte nur gemacht werden wenn unbedingt notwendig. Vor dem Reset muß eine Zahl eingegeben werden um ein versehentliches Rückstellen zu vermeiden. Achtung! Nach Eingabe der Zahl erfolgt der Reset aller Parameter ohne...

  • Seite 17: Menübaum & Parameter

    Handbuch F5021B - Menübaum & Parameter 4.Menübaum & Parameter Func.Select Monitor Run State Aufzugsstatus (Etage, Geschw. usw) Call Func.F Rufe A-Seite eingeben und anzeigen Call Func.B Rufe B-Seite eingeben und anzeigen Speed Curve Grafische Darstellung der Fahrkurve Input&Output Status der Ein- und Ausgänge...

  • Seite 18: Basis-Parameter (Main Para.)

    Handbuch F5021B - Menübaum & Parameter Reset Para.F Parameter auf Werkseinstellung Reset Errco. Rücksetzen Fehlerspeicher Reset Times Zurücksetzen der Uhrzeit Reset In&Out Rücksetzen der Ein- und Ausgangsfunktionen X Input Funktionsbelegung der X Eingänge TX Input Funktionsbelegung der TX Eingänge EX Input Funktionsbelegung der EX Eingänge...

  • Seite 19: Inspektions-Parameter (Insp.option)

    Handbuch F5021B - Menübaum & Parameter Standard Beschreibung Hinweise Hängt vom Schaltplan und dem angeschlossenen Schalter ab Gruppenfunktion 0：Simplex, bzw. Duplex-Master 1：Duplex Slave 2：bei externem Gruppenrechner Inspektions-Parameter (Insp.Option) Wert Beschreibung Hinweis F201 Bei 1 kann über die Lernfahrtendschalter hinaus gefahren werden Für Testzwecke...

  • Seite 20: Multistep-Parameter (Multi Speed)

    Handbuch F5021B - Menübaum & Parameter Wert Beschreibung Hinweis Anhalteweg Auf, >100 Anhalten mit Schleichfahrt Anhalteweg Ab, >100 Anhalten mit Schleichfahrt F126 300mm Kurzfahrt Verzögerungsweg F193 Leerlast-Kompensation Nur bei sehr hohen Anlagen relevant um Seilgewicht F194 Volllast-Kompensation unterster Halt auszugleichen.

  • Seite 21: Tür Parameter (Door Control)

    Handbuch F5021B - Menübaum & Parameter Wert Beschreibung Hinweis F242 Nachholen F243 Schleichfahrt F244 Inspektion schnell F245 Geschwindigkeit Etagenfahrt Benutzerdefinierte Multistep F246 Geschwindigkeit 2-Etagenfahrt Ansteuerung des F247 Geschwindigkeit 3-Etagenfahrt Frequenzumrichters: F24 = 0，F32 = 7 F248 Geschwindigkeit 4-Etagenfahrt F249 Geschwindigkeit 5-Etagenfahrt Tür Parameter (Door Control)

  • Seite 22: Etagenanzeige Anpassen (Flr.disp.)

    Handbuch F5021B - Menübaum & Parameter Nachholen bei offener Tür/ vorlaufende Türöffnung (erfordert F129 Sicherheitsschaltung): 0：keine Sicherheitsschaltung 1：vorlaufende Tür 2：Nachholen bei offener Tür 3：Beides Tür-Offen-Zeit nach Aussenruf Tür-Offen-Zeit nach Innenruf Türdrängelung: F121 1-Bit: Türdrängeln ein 2-Bit: Drücken der Tür-Zu-Taste, um die Tür zwangsweise zu schließen.

  • Seite 23: Etagen Sperren (Floor Block)

    Handbuch F5021B - Menübaum & Parameter 65535 Definiert Etagen, die mittels Schlüsselschalter gesperrt werden F137 können: Bitmaske 1-16 65535 Bitmaske 17-32 F138 65535 Bitmaske 33-48 F139 65535 Bitmaske 49-64 F199 65535 F236 NS-CB Floor 1-16 65535 F237 NS-CB Floor 17-32...

  • Seite 24: Sonderfunktionen

    Handbuch F5021B - Menübaum & Parameter Sonderfunktionen Wert Beschreibung Hinweis F124 Aussenvorrecht: Ab Softwareversion: Über einen zusätzlichen Eingang (JP10.6) des SM04HRF N01F3Q01.64.GE kann diese Funktion aktiviert werden. Bei Aktivierung wird eine bereits begonnene Fahrt noch zu Ende geführt. Nach dieser Fahrt fährt der Lift in die Etage, in welcher der Aussenvorzug aktiviert...
  • Seite 25 Handbuch F5021B - Menübaum & Parameter F209 Inspektionsfahrt in der Kabine (Wohnungsfahrt Österreich): Ab Softwareversion: Bei Aktivierung des Eingangs TX18 des SM02/C, setzt sich die N01F3Q01.75T4.GE F210 Kabine vorzugsweise in Abwärtsrichtung in Bewegung (Im untersten Halt fährt die Kabine aufwärts) Die Kabine fährt die in Parameter F210 eingestellte Strecke.

  • Seite 27: Handbuch F5021B - Schachtkopierung

    Handbuch F5021B - Schachtkopierung 5.Schachtkopierung Die Schachtkopierung besteht aus einem Inkrementaldrehgeber und Magnetschaltern, bzw. (Notend oben) Sensoren. (Inspektionsende oben) Der Inkrementalgeber sitzt hierbei wahlweise auf Kabine dem Antrieb oder im Schacht. (Korrektur oben) Bei Seilaufzügen wird vorzugsweise der Drehgeber des Motors benutzt, der bei den meisten Frequenzumrichtern durch einen Geberausgang („Gebersimulation“) an die Steuerung...

  • Seite 28: Nachholsensoren

    Handbuch F5021B - Schachtkopierung Nachholsensoren: Da die Schachtkopierung über den Motordrehgeber erfolgt muß der Schlupf der Treibscheibe kompensiert werden. Dazu befindet sich in jedem Stock ein Nachholblech von etwa 220mm Länge. (Länge unwichtig, muß jedoch in allen Stockwerken gleich sein).

  • Seite 29: Intelligente Magnetsensoren Ims45

    Handbuch F5021B - Schachtkopierung Intelligente Magnetsensoren iMS45 Mittlerweile werden alle obengenannten Schalter in einem kompakten Sensorsystem integriert. Dies vereinfacht die Montage und Einstellungen enorm. Der iMS45 verfügt über bis zu vier Magnetsensoren, die zusammen mit einer programmierbaren Auswerte- Elektronik bis zu acht Schaltsignale generieren können. Für eine vollständige Schachtkopierung genügt ein einzelner iMS45-POS.
  • Seite 30 Handbuch F5021B - Schachtkopierung Lift in unterster Bündigposition innerhalb KU Eingangsbezeichnung LED am SM01 ● ● ● ● ● In der Steuerung parametriert als: Lift in Bündigposition ausserhalb KU/KO Eingangsbezeichnung LED am SM01 ● ● ● ● ● ● In der Steuerung parametriert als: Lift in oberster Bündigposition innerhalb KO...

  • Seite 31: Montageschema Ims45_Pos

    Handbuch F5021B - Schachtkopierung Montageschema iMS45_POS Kurzmagnet Süd Kurzmagnete: 20mm Länge Spur POS (Nachholen, Türzone, Kurzmagnet Nord Langmagnet: 150mm Länge Korrektur, Lernfahrtendschalter (IEO,IEU), Vorendschalter (optional) Bezugspunkt Etage (Bündigposition) Oberste Haltestelle Dreifachmagnet (Nord in der Mitte) Langmagnet Süd legt Lernfahrtende oben IEO fest...

  • Seite 33: Sm01 F5021 Hauptplatine

    Handbuch F5021B - SM01 F5021 Hauptplatine 6.SM01 F5021 Hauptplatine SM01 F5021 Hauptplatine Anschlüsse TXA- CAN1 TXA+ (Kabine, Schacht) JP20 TXV- CAN2 (Gruppe) TXV+ +24V Analog- Ausgang Anzeigen X26, X27, X28,29 Drehgeber 0V(AGND) Eingang HTL Drehgeber unsymmetrisch Eingang sym. Speed 0-10V...
  • Seite 34 Handbuch F5021B - SM01 F5021 Hauptplatine Klemme Name Beschreibung Funktion Hinweise Bremsschütz K8 Überwachung Eingang N Seilaufzug Überwachung Ventil-Freigabe Relais Hydraulikaufzug Türzonensignal/Überwachung Sicherheitsschaltung Eingang N Umrichter RUN signal (Bremse öffnen Signal) Eingang N Seilaufzug Softstart RUN Signal (Freigabe Aufwärtsfahrt) Hydraulikaufzug Motor-Temperatur-Überwachung...
  • Seite 35 Handbuch F5021B - SM01 F5021 Hauptplatine Klemme Name Beschreibung Funktion Hinweise Vorsteuerrelais Bremsschütz K8 Relais-Ausg. Seilaufzug Ventil-Freigabe-Relais Hydraulikaufzug Vorsteuerrelais Bremsschütz Hohe Spannung für ca. 2s Relais-Ausg. Seilaufzug Freigabe-Relais Abwärts-Ventil Hydraulikaufzug Motorschütz K1 Relais-Ausg. Motorschütz K2 Relais-Ausg. COM1 Gemeinsamer der Relais-Kontakte Y0-Y3 JP10 Tür-Auf Relais Tür A...
  • Seite 36 Handbuch F5021B - SM01 F5021 Hauptplatine Klemme Name Beschreibung Funktion Hinweise N-Leiter zu den Motor- und Bremsschützen JP20 Spannungsversorgungs-Anschluss der Hauptplatine +24V JP15 RS232 Schnittstelle RS232 Schnittstelle RS232 Schnittstelle RS232 Schnittstelle SGND RS232 Schnittstelle Nur aktiv wenn Brücke J2 gesteckt ist. (Handterminal)

  • Seite 37: Sm02/Sm03 Kabinenmodul

    Handbuch F5021B - SM02/SM03 Kabinenmodul 7.SM02/SM03 Kabinenmodul 4. SM-03 JP10 SM-03 TX18: frei Auf Pfeil TX17: 146F Feuerwehr TX16: Kabinenlicht Aus? Ab Pfeil TX15: Taste Inspektion schnell Kabinenlicht Aus TX14: Schalter "Tür aufhalten" TX13: Lichtgitter Tür B Gong TX12: Tür Zu Endschalter Tür B Überlastanzeige -...
  • Seite 38 Handbuch F5021B - SM02/SM03 Kabinenmodul Klemme Name Beschreibung Funktion Hinweis Gong Relais-Ausg. C.TY3 Gemeinsamer TY3 TY4- Überlast Anzeige - Transistor NPN TY+ Überlast Anzeige + +24V TY5- Summer- Transistor NPN TY5+ Summer+ +24V AV+ Analogeingang 0..10V (Lastmessung) Analogeingang Masse RS485-A...

  • Seite 39: Sm03 Tastermodul

    Handbuch F5021B - SM02/SM03 Kabinenmodul Klemme Name Beschreibung Funktion Hinweis TX13 Lichtgitter Tür B Eingang N TX14 Taste Tür aufhalten Eingang N TX15 Taste Inspektion Schnell Eingang N TX16 Kabinenlicht-Überwachung Eingang N TX17 Feuerwehr-Schlüsselschalter Eingang N TX18 frei Eingang N...
  • Seite 40 Handbuch F5021B - SM02/SM03 Kabinenmodul Stecker SM03 Nr.1 SM03 Nr.2 SM03 Nr.8 Etage 7 Etage 15 Etage 63 Etage 8 Etage 16 Etage 64 Seite 36...

  • Seite 41: Sm02/H Inspektionskasten-Modul

    Handbuch F5021B - SM02/H Inspektionskasten-Modul 8.SM02/H Inspektionskasten-Modul Klemme Name Beschreibung Funktion Hinweis TXV+ +24V TXV- GND TXA+ CANH TXA- CANL COM Gemeinsamer für TY0,TY1 Einfahrgong Ab Ausg.ang TU Einfahrgong Auf Ausgang TU GND GND +24V +24V COM Gemeinsamer für TX0,TX1 Endschalter Tür Auf Türe A...
  • Seite 42 Handbuch F5021B - SM02/H Inspektionskasten-Modul Klemme Name Beschreibung Funktion Hinweis Volllast Eingang N Überlast Eingang N COM Gemeinsamer TY5 Kabinenlicht ausschalten Ausg.Relais Anschluss für SM09IO/B Erweiterungsplatine RS232 serielle Schnittstelle SW1.1 Beide Ein für CAN-Bus Terminierung SW1.2 SW2.1 Beide Ein für Programm Upload.

  • Seite 43: Sm09Io/B Erweiterungsplatine

    Handbuch F5021B - SM09IO/B Erweiterungsplatine 9.SM09IO/B Erweiterungsplatine Klemme Name Beschreibung Funktion Hinweis Anschluss zum SM02/G oder SM02/H Anschluss für weiteres SM09IO/B Erweiterungsmodul Öffnen Tür B Ausg.Relais Schliessen Tür B Ausg.Relais Drängeln Tür B Ausg.Relais COM Gemeinsamer für EY0-EY2 frei Ausg.Relais...

  • Seite 45: Sm02/G Kabinentableau-Modul

    Handbuch F5021B - SM02/G Kabinentableau-Modul 10.SM02/G Kabinentableau-Modul Klemme Name Beschreibung Funktion Hinweis TXV+ +24VDC Relais-Ausg. TXV- GND TXA+ CANH Relais-Ausg. TXA- CANL TX16 Taste Tür aufhalten (HOLD) Eingang N TX17 frei Eingang N TX18 Vorrecht innen Eingang N TX19 frei Eingang N TX20 Feuerwehrsteuerung Schlüsselschalter...
  • Seite 46 Handbuch F5021B - SM02/G Kabinentableau-Modul Klemme Name Beschreibung Funktion Hinweis SW1.1 Beide Ein um CAN Terminierungswiderstand einzuschalten. SW1.1 SW2.1 Beide Ein für Programm Upload. SW2.2 Beide Aus für Normalbetrieb SW3.1 SW3.2 SW3.3 SW3.4 Typ Kabinentableau Standard-Tableau Tableau B-Seite (selektive Tür)

  • Seite 47: Sm04Hrf Etagenmodul

    Handbuch F5021B - SM04HRF Etagenmodul 11.SM04HRF Etagenmodul JP11 JP10 +24V Ab Ruf Auf Ruf stillsetzen Feuerwehr Sperrmittelüberwachung frei zusätzlicher Riegelkontakt (Schachttür) SET ADR +24V display mode Ab Quittung Auf Quittung Ab Pfeil Terminierung Auf Pfeil 1 2 3 4 1 2 3 4...
  • Seite 48 Handbuch F5021B - SM04HRF Etagenmodul Beschreibung Funktion Hinweis Weiterfahrtpfeil abwärts Ausgang NPN Weiterfahrtpfeil Aufwärts Ausgang NPN JP11 Statt der STEP LED Punktmatrixanzeige kann +5V Ausgang (max. 50mA) an dieser Schnittstelle +24V Ausgang (max.50mA) eine Anzeige anderer Hersteller mit Binär- Ansteuerung,...

  • Seite 49: Sicherheitsteil

    Handbuch F5021B - Sicherheitsteil 12.Sicherheitsteil Page 1 mark if safety switch is connected. Inspection switch emergency roof final limit door door lock optional stop B-side exit switch lock car car B-side safety emergency insp. XES.1 insp. gear stop down inspection...

  • Seite 50: Sicherheitsschaltung

    Handbuch F5021B - Sicherheitsteil Thema: Brücken von Sicherheitsschaltern! Grundsätzlich dürfen Sicherheitsschalter durch Überbrückungen nicht unwirksam gemacht werden. Allerdings läßt sich ein Aufzug nicht montieren, ohne vorübergehend Teile des Sicherheitskreises zu brücken. Verwenden Sie zum Brücken nur Drahtbrücken, die Sie an den Klemmen für den Sicherheitsschalter anklemmen.

  • Seite 51: Funktionsweise

    Handbuch F5021B - Sicherheitsteil Funktionsweise: Ausgangslage: Aufzug ausserhalb der Türzone, K10 und K11 abgefallen, K12 angezogen. Aufzug fährt in Türzone: B178 (K178) und B179 (K179)werden nacheinander oder gleichzeitig geschlossen. zunächst K10, dann K11 ziehen an. K12 fällt nach Anzug K11 ab.

  • Seite 52: N-Leiter

    Gruppe F“ den Parameter „Fahrtüberwachung“ vorübergehend verkürzen um das Prüfen zu vereinfachen Ergänzende Hinweise zur Abnahmeprüfung: Aufzugsteuerungen der STEP Sigriner Elektronik GmbH sind nach EN81 und VDE-Normen gefertigt und geprüft. Die verwendeten Bauteile, insbesondere die Haupt- und Hilfsschütze sind entsprechend den Anforderungen der EN81, VDE0100, VDE0660 ausgewählt.

  • Seite 53: Allgemein

    Anschlüsse von Frequenzumrichter, USV-Systemen und anderen Systemen mit Leistungshalbleitern und Filter, müssen meist laut Hersteller vor der Prüfung abgeklemmt und/oder kurzgeschlossen werden. Beachten Sie hierzu die Hinweise der Hersteller. Unsachgemäß durchgeführte Isolationsmessungen können zu erheblichen Schäden führen. STEP Sigriner Elektronik Gmbh haftet in diesem Fall ausdrücklich nicht! Seite 49...

  • Seite 55: Handbuch F5021B - Ansteuerung Frequenzumrichter

    Handbuch F5021B - Ansteuerung Frequenzumrichter 13.Ansteuerung Frequenzumrichter SmartCom verfügt über 2 Arten der Ansteuerung des Frequenzumrichters: 1. Analog: der Umrichter wird über den Analogausgang gesteuert. Die Fahrkurve wird hierbei von der Steuerung erzeugt, wodurch Direkteinfahrt mit jedem Umrichter mit analogem Eingang möglich ist.

  • Seite 56: Fahrkurve

    Handbuch F5021B - Ansteuerung Frequenzumrichter Fahrkurve Geschwindigkeiten und Bremswege • Nenn Die am Umrichter einzustellenden Frequenzen ergeben sich aus den Aufzugsdaten : Nenn Also bei einem Aufzug mit 1m/s bei 50Hz muß für die Inspektionsgeschwindigkeit 12,5Hz eingestellt werden, wenn 0,25m/s gewünscht werden.

  • Seite 57: Parameterliste

    Handbuch F5021B - Parameterliste 14.Parameterliste Standa Bezeichnung Beschreibung Bereich Einheit Wert acceleration Beschleunigung 200～1500 mm/s2 0.55m/s2 deceleration Verzögerung 200～1500 mm/s2 0.55m/s2 S Jerk T0 Verrundung Anfahren 1300 100～4000 1.300s Verrundung Übergang zur S Jerk T1 1100 100～4000 1.100s Konstantfahrt Verrundung Beginn der...
  • Seite 58 Handbuch F5021B - Parameterliste Standa Bezeichnung Beschreibung Bereich Einheit Wert 3: Hydraulik mit Magnetschalter, 5: Hydraulik mit Drehgeber Eingangstyp Schliesser bzw. Input Type 1 0～65535 Öffner für Eingänge X0-X15 Eingangstyp Schliesser bzw. Input Type 2 0～65535 Öffner für EingängeX16-X31 Eingangstyp Schliesser bzw.
  • Seite 59 Handbuch F5021B - Parameterliste Standa Bezeichnung Beschreibung Bereich Einheit Wert F48~F Reserve Spare Front door-open Freigabe Tür A in Etagen 1-16 65535 0～65535 allowed 1 Front door-open Freigabe Tür A in Etagen 17-32 65535 0～65535 allowed 2 Front door-open Freigabe Tür A in Etagen 33-48 65535 0～65535...
  • Seite 60 Handbuch F5021B - Parameterliste Standa Bezeichnung Beschreibung Bereich Einheit Wert Festlegen der Anzeigen F65～ Indication of floors (Displaycodes) für die Etagen 1- 0～255 F112 F113~ spare Reserve F114 Türlaufzeit schliessen (falls keine F115 Door close time limit 5～30 Endschalter) Türlaufzeit öffnen (falls keine...
  • Seite 61 Handbuch F5021B - Parameterliste Standa Bezeichnung Beschreibung Bereich Einheit Wert Short floor Kurzfahrt Verzögerungs-Distanz F126 300mm deceleration distance Überwachung der Distanz der Verzögerungsschalter vor deceleration switch F127 Endhaltestellen (falls zu kurz) 0～1 distance detect 0：Nein 1：Ja Türmodus bei zwei Türen 0：selektive Türsteuerung aktiv...
  • Seite 62 Handbuch F5021B - Parameterliste Standa Bezeichnung Beschreibung Bereich Einheit Wert Etage mit Zwangshalt (beim Compulsory Stop Durchfahren hält der Aufzug F134 0～65534 Floor 1 zwangsweise, auch ohne Ruf) Bitmaske für Etagen 1－16 Compulsory Stop F135 Bitmaske für Etagen 17－32 0～65535...
  • Seite 63 Handbuch F5021B - Parameterliste Standa Bezeichnung Beschreibung Bereich Einheit Wert Sicherheitskreisabfrage: 0: Abfrage mit zus. Relais an X13 F156 safety loop type (nur relevant für Asien) 1: Standard nur über Hochvolteingänge V4 Dec.distance Bremsweg für V4 bei 4Etagenfahrt F157 5500 1500～65535...
  • Seite 64 Handbuch F5021B - Parameterliste Standa Bezeichnung Beschreibung Bereich Einheit Wert Tür Öffnen Funktionalität: Bit 1: keine Öffnen/Schliessen während Inspektion. Bit 2: kein Öffnen der Tür während Test-Betrieb Bit 3: Tür A Grundstellung Auf in F165 Door open selection. Haupthalt 0～65535 Bit 4: Tür A Grundstellung Auf in...
  • Seite 65 Handbuch F5021B - Parameterliste Standa Bezeichnung Beschreibung Bereich Einheit Wert Schleichdauer beim Losfahren F186 Creeping time at start 0～1000 10ms 0.50s Siehe auch F175 Status Überwachung 0：Fahrtenzähler 1：Drehgeberstörungen 2：CAN-Bus Rx Störungen F187 monitor state 3：CAN-Bus Tx Störungen 0～7 4：CAN-Bus Fehler-Resets/sec 5：Duplex Rx-Fehler...
  • Seite 66 Handbuch F5021B - Parameterliste Standa Bezeichnung Beschreibung Bereich Einheit Wert brightness of button Helligkeit der Quittungen für Innen normally und Aussenruf wenn nicht quittiert: Die niederwertigen 4 Bits definieren die Helligkeit der Aussenquittungen, die höherwertigen 4 Bits die Helligkeit der Innenquittungen.
  • Seite 67 Handbuch F5021B - Parameterliste Standa Bezeichnung Beschreibung Bereich Einheit Wert Flat Func. Dis. Einstellen des Fahrweges für die Wohnungsfahrt. Bei Aktivierung des Einganges TX18 am SM02, fährt der Aufzug automatisch die F210 0~500 eingestellte Strecke und stoppt. Vorausgesetzt wird, dass eine Etage in F209 freigegeben ist.
  • Seite 68 Handbuch F5021B - Parameterliste Standa Bezeichnung Beschreibung Bereich Einheit Wert user-defined double F246 0～255 floor floor speed code user-defined triple F247 0～255 floor speed code user-defined F248 quadruple floor speed 0～255 code user-defined pentaple F249 0～255 floor speed code Seite 64...

  • Seite 69: Fehlercodes

    Handbuch F5021B - Fehlercodes 15.Fehlercodes Code Fehleranzeige Fehler Bemerkungen Bündig nicht korrekt und keine The period of validity of Eingestelltes Wartungsintervall Inspektionsfahrt möglich wenn maintenance is over. abgelaufen Wartungsintervall abgelaufen ist.. Safety Circuit Breaks off Sicherheitskreis offen Up limit switch breaks off Oberer Endschalter erreicht...
  • Seite 70 Handbuch F5021B - Fehlercodes Code Fehleranzeige Fehler Bemerkungen closed limit acts at the gleichzeitig. gleichen Zeit same time Running time restriction Laufzeitüberwachung hat Lift fährt länger als die in F62 eingestellte Zeit failure ausgelöst! ohne Änderung der Tür/Bündig-Signale. PTC Eingang mehr als 2 sek aktiv..
  • Seite 71 Handbuch F5021B - Fehlercodes Code Fehleranzeige Fehler Bemerkungen Motor contactor 1 is Schützüberwachung Motorschütz Ausgang Y2 korrespondiert nicht mit Eingang failure K1 meldet Fehler X15. Schützüberwachung Bremsschütz Ausgang Y0 korrespondiert nicht mit Eingang Brake Contact is failure K8 meldet Fehler X17.
  • Seite 72 Handbuch F5021B - Fehlercodes Code Fehleranzeige Fehler Bemerkungen decerlation switch is montiert. Sequenz stimmt nicht. installed falsely. Down direction double Korrektur abwärts 2 ist falsch decerlation switch is montier. Sequenz stimmt nicht. installed falsely. Down direction triple Korrektur abwärts 3 ist falsch decerlation switch is montier.

  • Seite 73: Statuscodes

    Handbuch F5021B - Statuscodes 16.Statuscodes Die Smartcom gibt Ihnen auf dem Display den augenblicklichen Status des Fahrmoduls aus. Damit finden Sie sehr schnell den Grund, warum ein Aufzug nicht fährt. Bedeutung Hinweis Kein Start möglich Schwerer Fehler Steuerung aus- und wieder einschalten Sicherheitskreis ist offen Tür- Riegel ist offen...
  • Seite 74 Handbuch F5021B - Statuscodes Bedeutung Hinweis Normalfahrt nicht erlaubt, da noch keine Lernfahrt gemacht wurde Aufwärtsruf in aktueller Etage bei Aufwärtsfahrt Abwärtsruf in aktuelle Etage bei Abwärtsfahrt Kabinenruf in aktueller Etage Bei Inspektion: Fahrt ohne Fahrtrichtung nicht erlaubt Keine Fahrtrichtung Maschinenraum zu heiß...

  • Seite 75: Displaycodes

    Handbuch F5021B - Displaycodes 17.Displaycodes Code Disp. Code Disp. Code Disp. Code Disp. Code Disp. Code Disp. Code (*1) Disp. Code 111 Disp. Code 127 Disp. Code 143 Disp. KE1 KE2 KE3 KE4 KE5 KE6 KE7 KE8 Code 159 Disp. KE9 Code 175 Disp.

  • Seite 77: Konformitätserklärung Sm01Pa/J 32Bit

    Handbuch F5021B - Konformitätserklärung SM01PA/J 32bit 18.Konformitätserklärung SM01PA/J 32bit Seite 73...
  • Seite 79 Handbuch F5021B - Seite 75...
  • Seite 80 Handbuch F5021B - Seite 76...
  • Seite 81 Handbuch F5021B - Seite 77...

  • Seite 83: Konformitätserklärung Emv

    Handbuch F5021B - Konformitätserklärung EMV 19. Konformitätserklärung EMV Seite 79...

  • Seite 85: Handbuch F5021B - Konformitätserklärung Sm11 Sischa

    Handbuch F5021B - Konformitätserklärung SM11 SiScha 20. Konformitätserklärung SM11 SiScha EG – Konformitätserklärung (gemäß EG-Richtlinie 95/16/EG) Hiermit erklären wir, daß die Sicherheitsschaltung SM11B auf der Leiterkarte KFXM03013V3.1 den Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über Aufzüge (95/16/EG) entspricht.
