Pin 3/4 -
Transistorausgang eines Optokopplers ( 3 - Kollektor, 4 - Emitter ), der bei
angeschlossenem Spendesensor anzeigt, ob sich ein Etikett in der Spende-
position befindet. Wenn ein Etikett vorhanden ist, ist der Transistor des
Optokopplers gesperrt.
ACHTUNG !
Beim Abgreifen des Signals ist der Strom unbedingt extern auf 10 mA zu
begrenzen, da der Ausgang ansonsten zerstört wird.
Pin 5/6 -
An Pin 5 ist die interne Betriebsspannung +24V des Druckers und an Pin 6
Masse angeschlossen. Diese Anschlüsse dienen dazu, um das Start-Signal mit
einem Taster erzeugen zu können.
Die Verwendung dieser Spannung für andere Zwecke ist unzulässig.
Pin 7/8/9 - nicht belegt
Ein- und Ausgänge über Optokoppler geführt, d.h. sie sind potentialfrei
bezogen auf den Drucker. Die Isolationsspannung beträgt 500 V. Die
Spannungsfestigkeit der Ausgänge beträgt 30V.
Installation des Schneid-/Spendeadapters

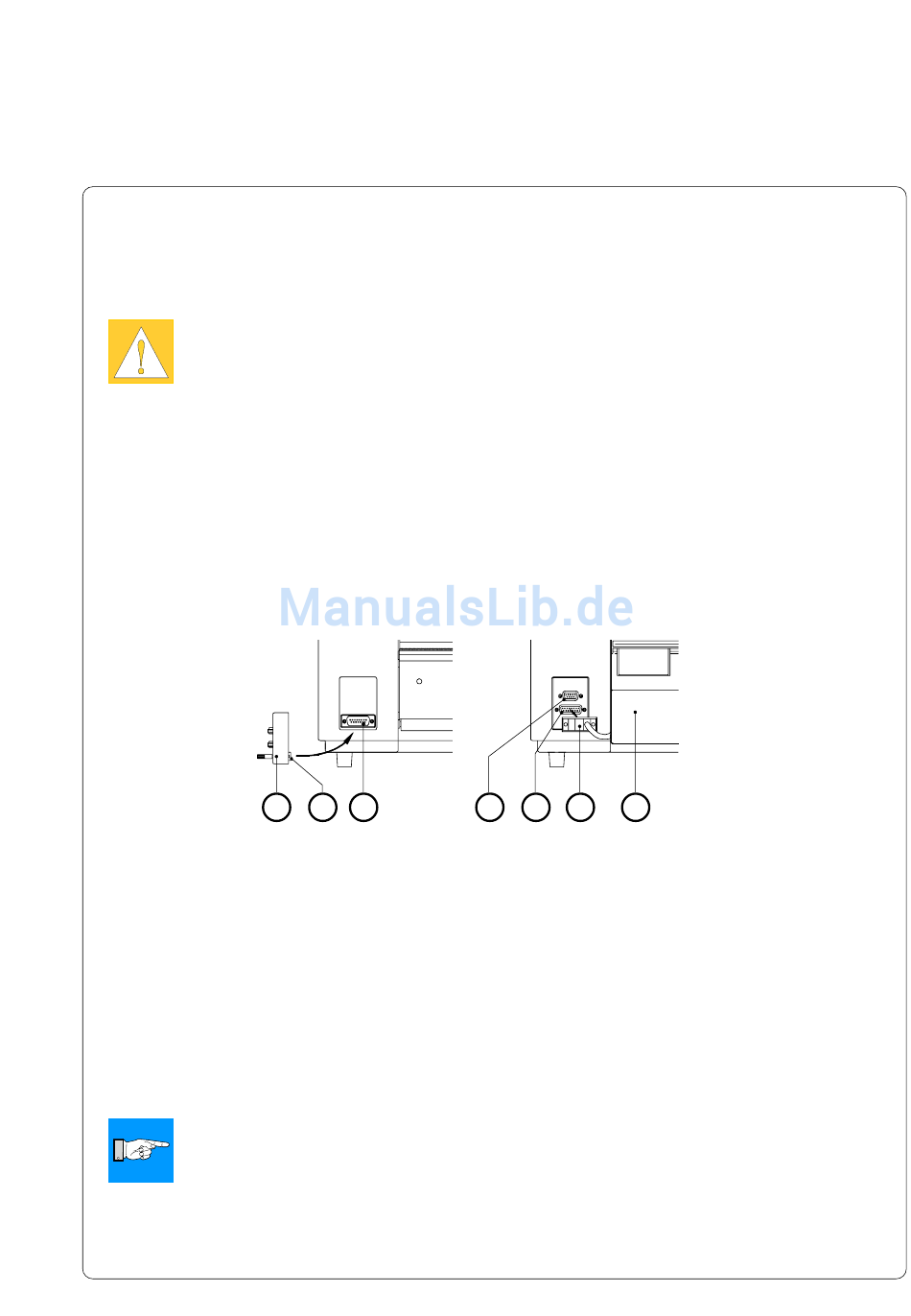

Bild 13 r Installation des Schneid- / Spendeadapters
1. Schalten Sie den Drucker aus.
2. Stecken Sie den Schneid-/Spendeadapter (1) mit dem rückseitigen 15-
3. Montieren Sie das Schneidemesser (7) bzw. den Spendesensor und
4. Stecken Sie das Kabel des externen Auslöseschalters an die 9-polige
5. Legen Sie Etiketten und Transferband ein.
6. Schalten Sie den Drucker ein.
HINWEIS !
Achten Sie unbedingt darauf, dass beim Einschalten des Druckers der
Schalter für das externe Start-Signal offen ist (d.h. keine Spannung an
Pin 1 des Schaltkabels).
7. Starten Sie einen Druckauftrag im Schneide- bzw. Spendemodus.
8. Lösen Sie den Druck jeweils eines Etiketts durch die Betätigung des
cab Produkttechnik GmbH & Co KG
1
2
3
poligen SUB-D-Stecker (2) an die Peripherieanschlussbuchse (3) des
Druckers.
kontaktieren Sie das Anschlusskabel (6) an der 15-poligen SUB-D-Buchse
(5) an der Vorderseite des Schneid-/Spendeadapters.
SUB-D-Buchse (4).
externen Schalters aus.
4
5
6
7
99
