Belegung der Peripherieanschlussbuchse

Zur Ansteuerung verschiedener Optionen besitzt der Apollo eine 15-polige
SUB-D-Buchse an der Frontseite.

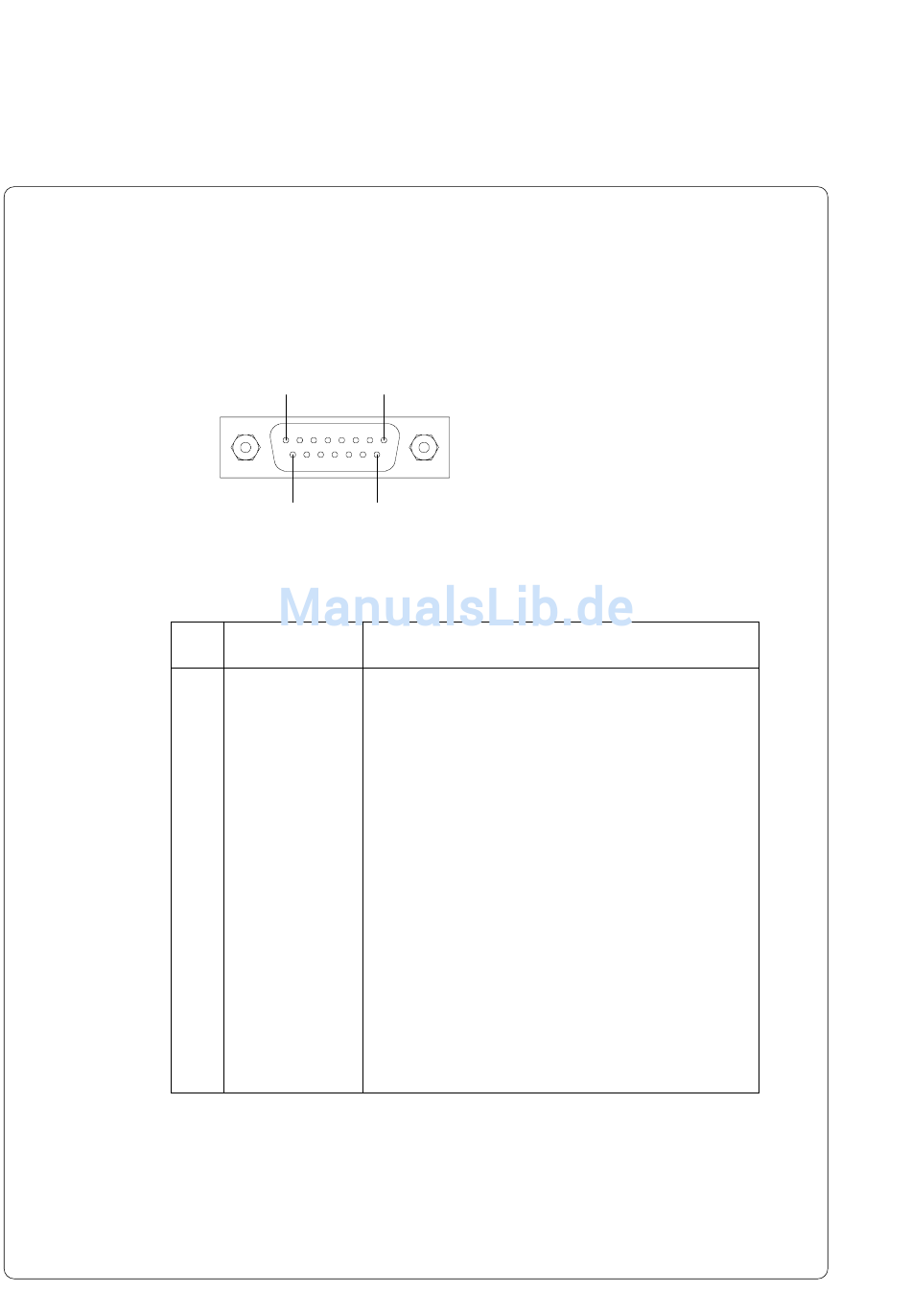

Bild B-7 Peripherieanschlussbuchse
Tabelle B-3 Belegung der Peripherieanschlussbuchse
B-6
Pin 8
Pin 15
Pin Bezeichnung
1 COD0
2 PAI0
3 PAO0
4 PAO2
5 GND
6 + 5V
7 PGND
8 + 24V
9 COD1
10 PAI1
11 PAO1
12 PAO3
13 GND
14 PGND
15 + 24V
Pin 1
Pin 9
Funktion
Codierbit 0
Sensorbit 0
Steuerbit 0
Steuerbit 2
Logikmasse
Logikspannung I
max
Leistungsmasse
Spannung für Leistungsstufen I
Codierbit 1
Sensorbit 1
Steuerbit 1
Steuerbit 3
Logikmasse
Leistungsmasse
Spannung für Leistungsstufen I
cab Produkttechnik GmbH & Co KG
< 500 mA
< 1,2 A
max
< 1,2 A
max
