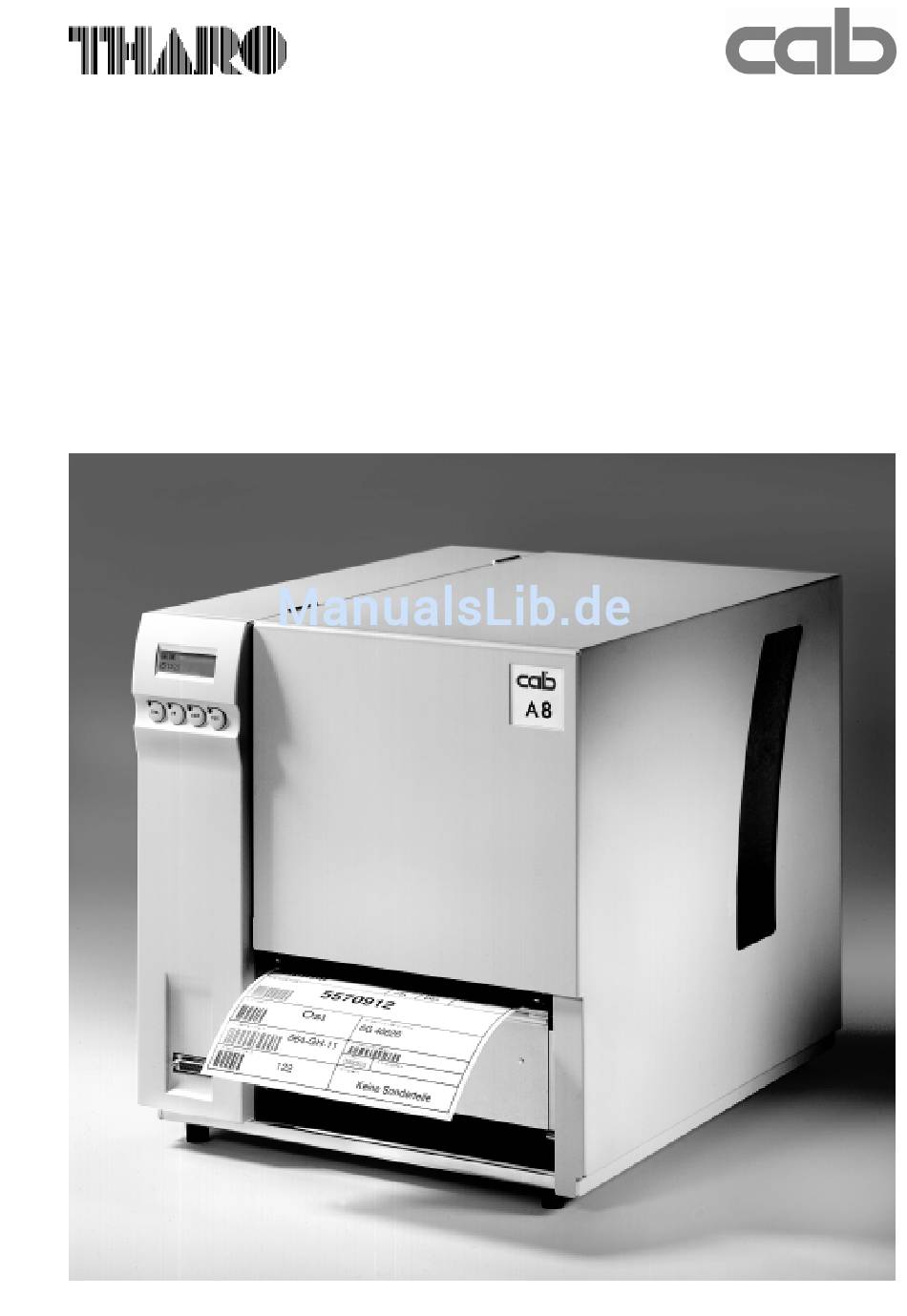

CAB THARO A8 Serviceanleitung

Vorschau ausblenden Andere Handbücher für THARO A8:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Transferdrucker / Transfer Printer
Serviceanleitung / Service Manual
A 8
A 8
A 8
A 8
A 8
Ausgabe /Edition 2/00
