Schneid- / Spendeadapter
Mit der Option Schneid-/Spendeadapter ist es möglich, den Apollo mit
angeschlossenem Schneidemesser bzw. Spendesensor in einem Modus zu
betreiben, in dem bei anliegendem Druckauftrag der Druck jeweils eines
Etiketts durch ein externes Start-Signal ausgelöst werden kann.
Im Spendemodus wird mit dem Adapter verhindert, dass sofort nach der
Entnahme eines Etiketts das nächste in die Spendeposition befördert wird. Im
Schneidemodus wird der Druckjob in den Druck und das Abschneiden
einzelner Etiketten zerlegt. In jedem Fall wird erreicht, dass das Etikett erst
dann gedruckt wird, wenn es zur Weiterverarbeitung benötigt wird (Schneiden /
Spenden auf Anforderung).
Anschlüsse
Vorderseite

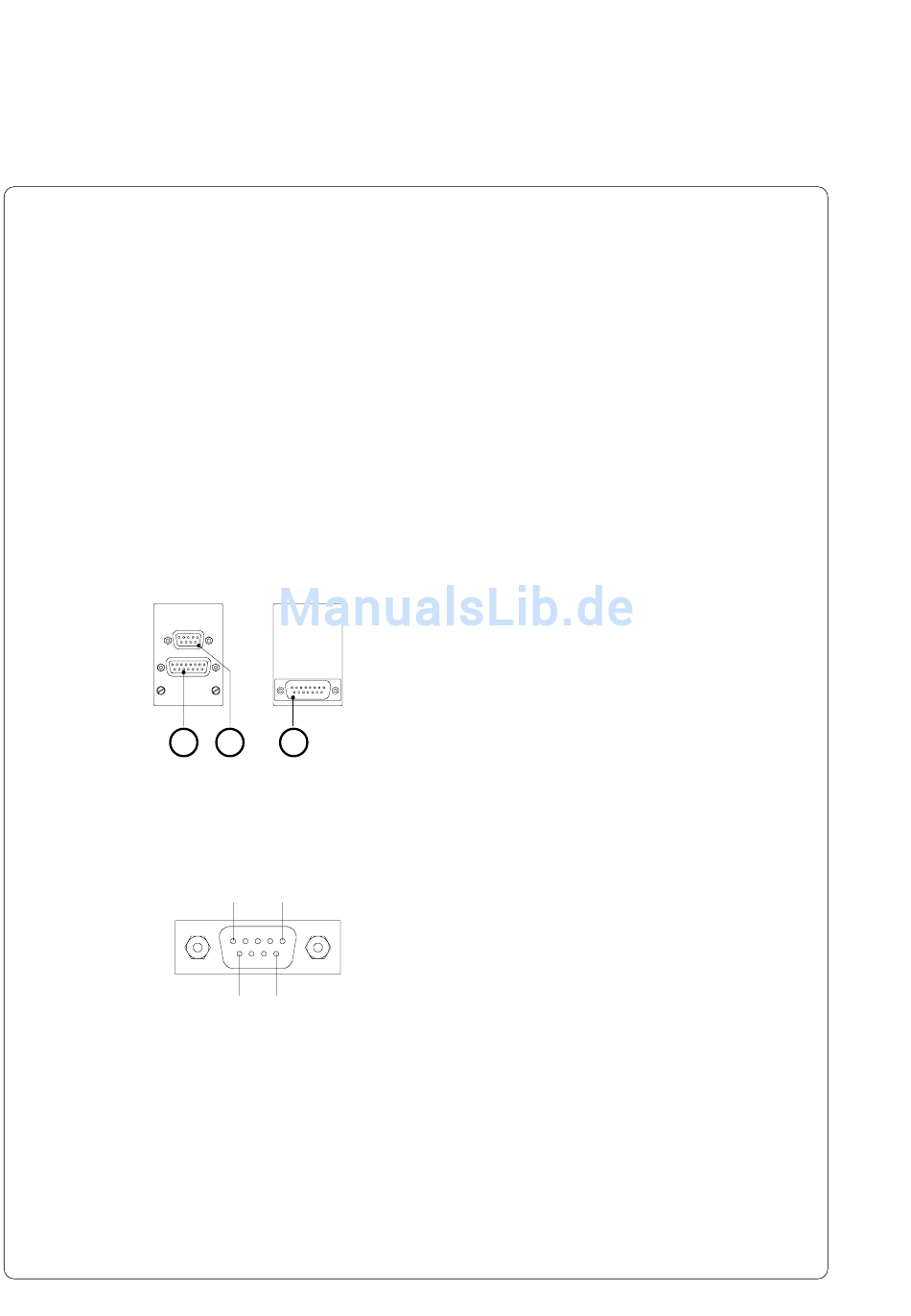

Bild 13 p Anschlüsse des Schneid- / Spendeadapters
Belegung der 9-poligen Buchse
Pin 1/2 -
Eingänge eines Optokopplers. Das kurzzeitige Anlegen einer Spannung von
24V an den Pins (+ an Pin1, - an Pin 2) löst den Druck eines Etiketts aus.
Der Start-Impuls muss kürzer als die Druckzeit des Etiketts sein. Der Strom
wird intern auf 10 mA begrenzt.
bei angeschlossenem Spendesensor : die Druckauslösung erfolgt nur, wenn
bei angeschlossenem Schneidemesser : mit dem Druck wird auch das Ab-
98
Rückseite
1
2
3
Pin 5
Pin 1
Pin 9
Pin 6
1 - 15-polige SUB-D-Buchse zum
Anschluss des Schneidemessers bzw.
Spendesensors
2 - 9-polige SUB-D-Buchse zum Anschluss
eines externen Auslöseschalters
3 - 15-poliger SUB-D-Stecker zum An-
schluss des Schneid-/Spendeadapters
an die Peripherieschnittstelle des
Druckers
Bild 13 q 9-polige Buchse des
Schneid- / Spendeadapters
sich kein Etikett in Spendeposition
befindet
schneiden des bedruckten Etiketts
ausgelöst.
cab Produkttechnik GmbH & Co KG
