Inhaltszusammenfassung für CAB XC6

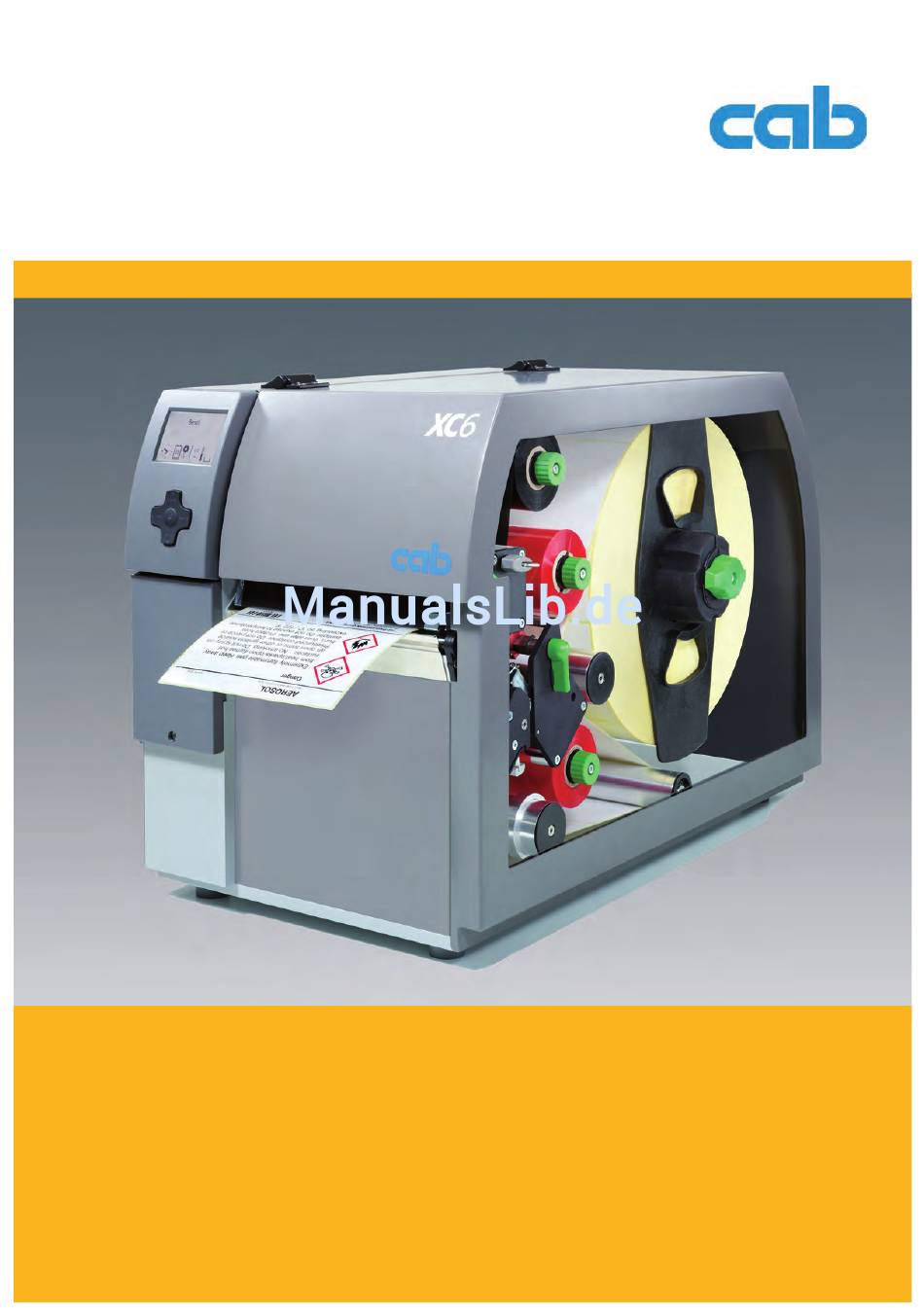

- Seite 1 Bedienungsanleitung Etikettendrucker XC-Serie...
- Seite 2 Ausgabe: 1/2012 - Art.-Nr. 9009050 Urheberrecht Diese Dokumentation sowie Übersetzungen hiervon sind Eigentum der cab Produkttechnik GmbH & Co KG. Das Reproduzieren, Verarbeiten, Vervielfältigen oder Verbreiten im Ganzen oder in Teilen zu anderen Zwecken als der Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Umwelt ..............................5 Installation .............................. 6 Geräteübersicht ............................6 Gerät auspacken und aufstellen ......................8 Gerät anschließen ............................ 8 2.3.1 An Stromnetz anschließen ......................... 8 2.3.2 An Computer oder Computernetzwerk anschließen................ -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann. -
Seite 5: Umwelt
Einleitung • Wird das Gerät bei geöffnetem Deckel betrieben, darauf achten, dass Kleidung, Haare, Schmuckstücke oder Ähnliches von Personen nicht mit den offenliegenden, rotierenden Teilen in Berührung kommen. • Das Gerät oder Teile davon, insbesondere die Druckköpfe, können während des Drucks heiß werden. Während des Betriebes nicht berühren und vor Materialwechsel oder Ausbauen abkühlen lassen. -
Seite 6: Installation

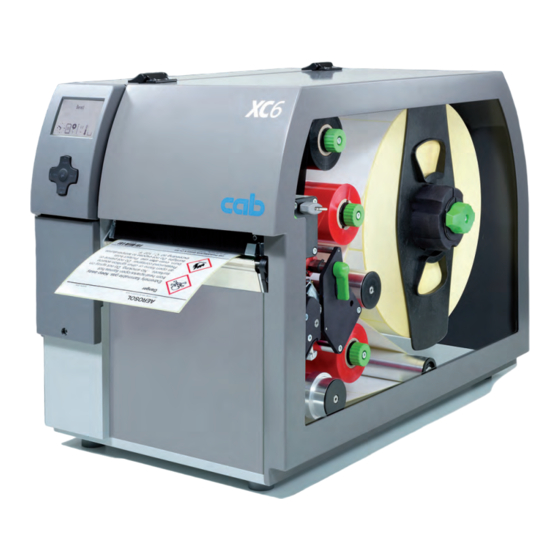

Installation Geräteübersicht 1 Display 2 Navigatorpad 3 Peripherieschnittstelle (abgedeckt) 4 Druckmechanik 5 Klappe 6 Deckel 7 Transferfolienaufwickler oben 8 Transferfolienabwickler oben 9 Rollenhalter 10 Transferfolienaufwickler unten 11 Pendelarm mit Umlenkrolle 12 Transferfolienabwickler unten Bild 1 Übersicht 13 Umlenkung für Transferfolie oben 14 Kopfwinkel mit Druckkopf oben 15 Druckwalze oben 16 Hebel zur Druckkopfverriegelung oben... - Seite 7 Installation 17 Umlenkung für Transferfolie unten 18 Kopfwinkel mit Druckkopf unten 19 Druckwalze unten 20 Etikettenlichtschranke 21 Umlenkrolle mit Führungsring 22 Umlenkrolle 23 Hebel zur Druckkopfverriegelung unten Bild 3 Druckmechanik - untere Druckbaugruppe zum Drucken der Ergänzungsfarbe 24 Netzschalter 25 Netzanschlussbuchse 26 Steckplatz für PC-Card Type II 27 Steckplatz für CompactFlash-Speicherkarte...
-
Seite 8: Gerät Auspacken Und Aufstellen
Installation Gerät auspacken und aufstellen Drucker an den Halteschlaufen aus dem Karton heben. Drucker auf Transportschäden prüfen. Drucker auf ebener Unterlage aufstellen. Transportsicherungen aus Schaumstoff im Druckkopfbereich entfernen. Lieferung auf Vollständigkeit prüfen. Lieferumfang: • Drucker •... -
Seite 9: Bedienfeld
Bedienfeld Aufbau des Bedienfeldes Mit dem Bedienfeld kann der Anwender den Betrieb des Druckers steuern, zum Beispiel: • Druckaufträge unterbrechen, fortsetzen oder abbrechen, • Druckparameter einstellen, z. B. Heizenergie des Druckkopfs, Druckgeschwindigkeit, Konfiguration der Schnitt- stellen, Sprache und Uhrzeit ( Konfigurationsanleitung), •... -
Seite 10: Druckerzustände
Bedienfeld Druckerzustände Zustand Display Beschreibung Bereit Bereit Der Drucker befindet sich im Bereitschaftszustand und kann Daten empfangen. und konfigurierte Symbolan- zeigen, wie Uhrzeit und Datum Drucke Etikett Drucke Etikett Der Drucker arbeitet einen Druckauftrag ab. und Nummer des gedruckten Die Datenübertragung für einen neuen Druck- Etiketts innerhalb des auftrag ist möglich. -
Seite 11: Tastenfunktionen
Bedienfeld Tastenfunktionen Die Tastenfunktionen sind vom aktuellen Druckerzustand abhängig: - Aktive Funktionen: Beschriftungen und Symbole auf den Tasten des Navigatorpads leuchten. - Im Druckbetrieb leuchten aktive Funktionen weiß (z. B. menu oder feed). - Im Offline-Menü leuchten aktive Funktionen orange (Pfeile, Taste 8 ). Taste Display Zustand... -
Seite 12: Material Einlegen
Material einlegen Hinweis! Für Einstellungen und einfache Montagen den mitgelieferten Sechskantschlüssel verwenden. Weitere Werkzeuge sind für die hier beschriebenen Arbeiten nicht erforderlich. Etiketten einlegen 4.1.1 Drucker auf Betrieb mit externem Aufwickler vorbereiten Für den Betrieb des Druckers mit externem Aufwickler, muss ein optionales Umlenkblech anstelle der Abreißkante montiert werden. -
Seite 13: Rollen-Etiketten Auf Rollenhalter Positionieren
Material einlegen 4.1.2 Rollen-Etiketten auf Rollenhalter positionieren Bild 7 Rollenetiketten einlegen 1. Knopf (5) im Uhrzeigersinn drehen und Rollenhalter (4) entspannen. 2. Randsteller (6) vom Rollenhalter abnehmen. 3. Etikettenrolle (2) so auf den Rollenhalter (4) aufsetzen, dass die Etiketten nach dem Abwickeln nach oben zeigen. 4. -
Seite 14: 14 4 Material Einlegen
Material einlegen 4.1.4 Etiketten in Druckmechanik einlegen Bild 9 Etiketten einlegen Bild 10 Etikettenlauf 1. Etikettenstreifen von ca. 1 m Länge von der Rolle abwickeln und gemäß Bild 10 zur Druckmechanik führen. Die gestrichelte Linie gilt für innengewickelte Etiketten. Alternativ: Leporello-Etiketten gemäß Strich-Punkt-Linie zu den Druckeinheiten führen. 2. -
Seite 15: Kopfandruck Einstellen
Material einlegen 4.1.6 Kopfandruck einstellen Die Druckköpfe werden mit je zwei Stößeln angedrückt. Die Positionen der äußeren Stößel müssen auf die Breite des verwendeten Etikettenmaterials eingestellt werden, um • eine gleichmäßige Druckqualität über die gesamte Etikettenbreite zu erzielen, • Falten im Transferfolienlauf zu vermeiden, •... -
Seite 16: Transferfolie Einlegen
Material einlegen Transferfolie einlegen 4 5 6 Bild 14 Transferfolie einlegen Bild 15 Transferfolienlauf Achtung! Gefahr von Fehlern durch falsche Farbzuordnung. Programmierung und Zuordnung der Folienfarben zu den Druckeinheiten aufeinander abstimmen. Hinweis! Die untere Druckeinheit ist mit einer Foliensparautomatik ausgerüstet. Damit kann in längeren Bereichen, in denen keine Informationen in der zugeordneten Farbe zu drucken sind, während des Etikettenvorschubs der Druckkopf angehoben und der Folientransport unterdrückt werden. -
Seite 17: Transferfolienlauf Einstellen
Material einlegen Transferfolienlauf einstellen Faltenbildung im Transferfolienlauf kann zu Druckbildfehlern führen. Zur Vermeidung von Faltenbildung können die Transferfolienumlenkachsen justiert werden. Hinweis! Eine fehlerhafte Einstellung des Kopfandrucksystems kann ebenfalls zu Falten im Folienlauf führen. Zuerst Einstellung des Kopfandrucks prüfen ( 4.1.6 auf Seite 15) Bild 16 Transferfolienlauf oben einstellen Bild 17 Transferfolienlauf unten einstellen... -
Seite 18: Druckbetrieb
Druckbetrieb Hinweis zum Schutz der Druckköpfe Achtung! Beschädigung der Druckköpfe durch unsachgemäße Behandlung! Heizelemente der Druckköpfe nicht mit Fingern oder scharfen Gegenständen berühren. Darauf achten, dass sich keine Verunreinigungen auf dem Material befinden. Auf glatte Materialoberflächen achten. Raue Materialien wirken wie Schmirgel und reduzieren die Lebensdauer der Druckköpfe. -
Seite 19: Vermeidung Von Materialverlusten
Vermeidung von Materialverlusten Achtung! Materialverlust! XC weist gegenüber anderen cab-Druckern einen gravierenden Unterschied auf : Die Druckinformation für ein Etikett wird an zwei in Materialtransportrichtung verschiedenen Orten und damit zu unterschiedlichen Zeiten auf das Material aufgebracht. Dies führt bei jeder Unterbrechung des kontinuierlichen Druckbetriebs zu folgendem Verhalten : •... -
Seite 20: Vermeidung Von Datenverlusten
Druckbetrieb Vermeidung von Datenverlusten Achtung! Datenverlust! Beim Auftreten behebbarer Fehler werden die Etiketten, die vor dem Fehler vom unteren Druckkopf fertig- gestellt, aber vom oberen Druckkopf nicht komplettiert wurden, nicht wiederholt. Die Daten dieser Etiketten sind für den Drucker nicht mehr verfügbar. ... -
Seite 21: Reinigung
Reinigung Reinigungshinweise Gefahr! Lebensgefahr durch Stromschlag! Vor allen Wartungsarbeiten Drucker vom Stromnetz trennen. Der Drucker erfordert nur sehr wenig Pflegeaufwand. Wichtig ist die regelmäßige Säuberung der Thermodruckköpfe. Dies garantiert ein gleichbleibend gutes Druckbild und trägt maßgeblich dazu bei, einen vorzeitigen Verschleiß der Druckköpfe zu verhindern. Sonst beschränkt sich die Wartung auf eine monatliche Reinigung des Gerätes. -
Seite 22: Fehlerbehebung
Fehlerbehebung Fehlerarten Tritt ein Fehler auf, zeigt das Diagnosesystem diesen auf dem Bildschirm an. Der Drucker wird je nach Fehlerart in einen der 3 möglichen Fehlerzustände versetzt. Zustand Display Taste Bemerkung Behebbarer Fehler pause blinkt 3.4 auf Seite 11 cancel leuchtet Nicht behebbarer Fehler cancel blinkt... -
Seite 23: Fehlermeldungen Und Fehlerbehebung
Fehlerbehebung Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung A/D-Wandler def. Hardwarefehler Drucker aus- und einschalten. Bei erneutem Auftreten Service benachrichtigen. Barcode zu groß Barcode zu groß für den zugewie- Barcode verkleinern oder verschieben. senen Bereich des Etiketts Barcodefehler Ungültiger Barcode-Inhalt, z. B. alpha- Barcode-Inhalt korrigieren. - Seite 24 Fehlerbehebung Fehlermeldung Ursache Behebung Keine Größenang. Formatgröße in Programmierung nicht Programmierung prüfen. definiert Kopf abgeklappt Druckkopf nicht verriegelt Druckkopf verriegeln. Kopf zu heiß Zu starke Erwärmung des Druckkopfs Nach einer Pause läuft der Druckauftrag automa- tisch weiter. Bei wiederholtem Auftreten Heizstufe oder Druckgeschwindigkeit in der Software verringern.
-
Seite 25: Etiketten
Etiketten Etikettenmaße Etiketten Endlosmaterial Bild 18 Maße Etiketten / Endlosmaterial Maß Benennung Maße in mm Etikettenbreite 20 - 116 50 - 176 Etikettenhöhe 20 - 2000 20 - 1500 Abreißlänge > 30 Schnittlänge mit Schneidemesser > 2 mit Perforationsmesser > 12 Perforationslänge >... -
Seite 26: Gerätemaße
Etiketten Gerätemaße Bild 19 Gerätemaße Maß Benennung Maße in mm Abstand Druckzeile Druckkopf oben - Schneidkante CU-Messer 18,8 Abstand Druckzeile Druckkopf oben - Abreißkante 13,5 Abstand 1. Heizpunkt - Papierlaufkante Druckbreite 105,6 162,6 Abstand Durchlicht- und Reflexsensor - 5 - 53 Papierlaufkante d.h. -
Seite 27: Maße Für Reflexmarken
Etiketten Maße für Reflexmarken Etiketten mit Reflexmarken Endlosmaterial mit Reflexmarken Bild 20 Maße für Reflexmarken Maß Benennung Maße in mm Etikettenabstand > 2 Breite der Reflexmarke > 5 Höhe der Reflexmarke 3 - 10 Abstand Marke - Papierlaufkante 5 - 53 Abstand virtueller Etikettenanfang - tatsächlicher Etikettenanfang 0 bis A / empfohlen : 0... -
Seite 28: Maße Für Stanzungen
Etiketten Maße für Stanzungen Etiketten mit Stanzungen Endlosmaterial mit Stanzungen für Randstanzung Mindestdicke Trägermaterial 0,06 mm Bild 21 Maße für Stanzungen Maß Benennung Maße in mm Etikettenabstand > 2 Breite der Stanzung > 5 bei Randstanzung > 8 Höhe der Stanzung 2 - 10 Abstand Stanzung - Papierlaufkante 5 - 53... -
Seite 29: Zulassungen
Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der betreffenden EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts oder des Verwen- dungszwecks verliert diese Erklärung ihre Gültigkeit. Gerät: Etikettendrucker XC4, XC6 Typ: Angewandte EG-Richtlinien und Normen Richtlinie 2006/95/EG betreffend elektrische Betriebsmittel zur •... -
Seite 30: Stichwortverzeichnis
Stichwortverzeichnis Anschließen ........8 Navigatorpad ........9 Aufstellen ..........8 Netzspannung ........8 Auspacken ..........8 Nicht behebbarer Fehler ....10 Bedienfeld...........9 Offline-Menü ........11 Behebbarer Fehler......10 Bereit ..........10 Pause ..........10 Bestimmungsgemäßer Gebrauch..4 Pause bei Folienvorwarnung ....20 Problembehebung ......22 Datenverlust ........20 Drucke Etikett ........10 Reflexmarken ........27 Druckerzustände ......10 Reinigen ...........21 Druckkopf...
