Belegung der Anschlussbuchse der parallelen Schnittstelle
Apollo besitzt für die parallele Centronics-Schnittstelle eine 36-polige
Anschlussbuchse.

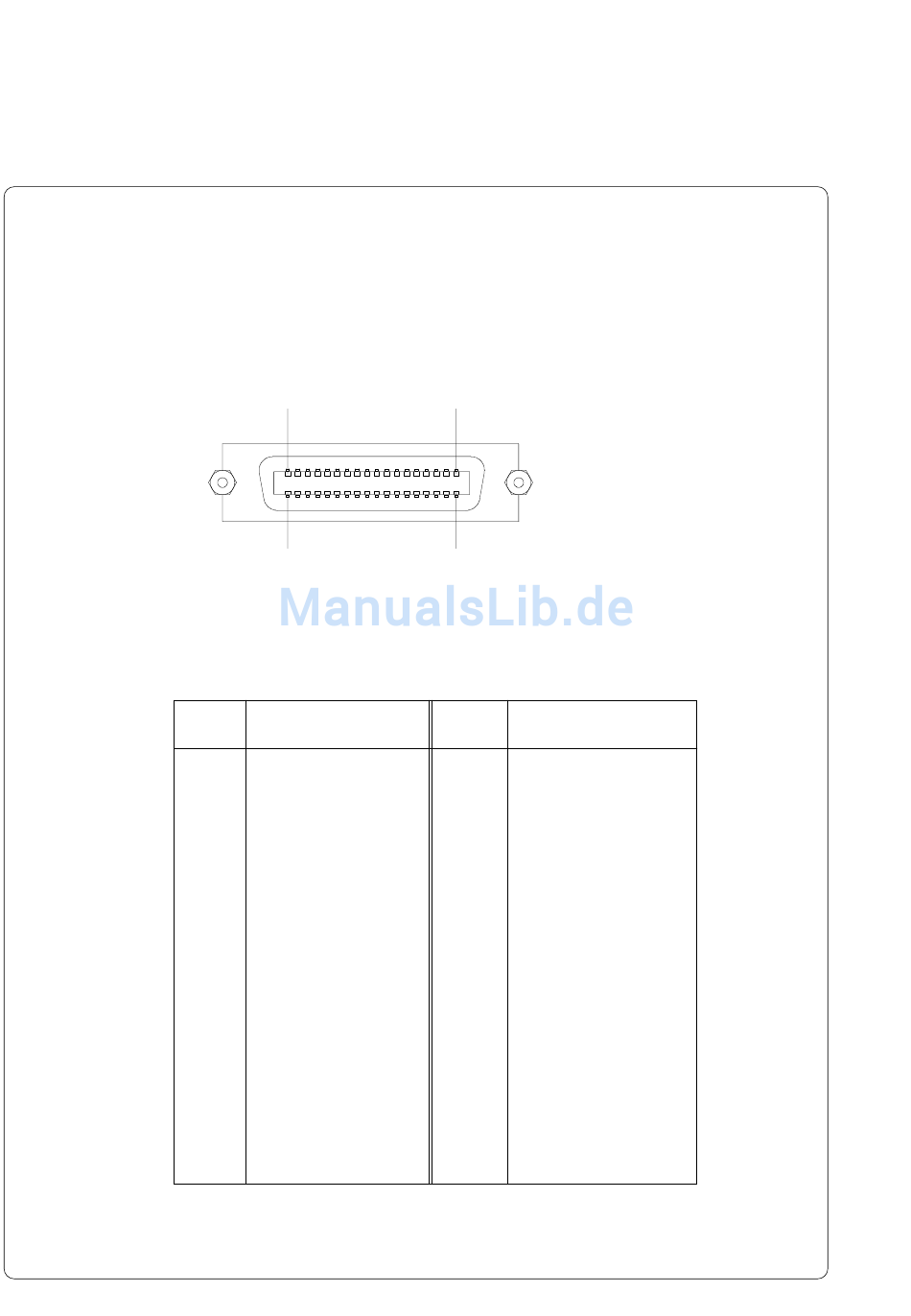

Bild B-6 Centronics-Buchse (Druckerrückseite)
Tabelle B-2 Belegung der Centronics-Buchse
B-4
Pin 18
Pin 36
Pin
Signal
1
/STROBE
2
DATA 1
3
DATA 2
4
DATA 3
5
DATA 4
6
DATA 5
7
DATA 6
8
DATA 7
9
DATA 8
10
/ACKNLG
11
BUSY
12
PE
13
SLCT
14
nc
15
nc
16
GND
17
nc
18
nc
Pin 1
Pin 19
Pin
Signal
19
GND
20
GND
21
GND
22
GND
23
GND
24
GND
25
GND
26
GND
27
GND
28
GND
29
GND
30
GND
31
nc
32
nc
33
nc
34
nc
35
nc
36
nc
cab Produkttechnik GmbH & Co KG
