5. Herstellen der Anschlüsse
Netzanschluss
Der Betrieb des Apollo ist sowohl bei einer Netzspannung von 230V~/50 Hz
(Standardeinstellung) als auch bei 115V~/60 Hz möglich.
ACHTUNG !
Kontrollieren Sie vor dem Anschluss Ihres Druckers an das Netz unbe-
dingt, ob die am Netzmodul eingestellte Spannung mit Ihrer Netzspan-
nung übereinstimmt !

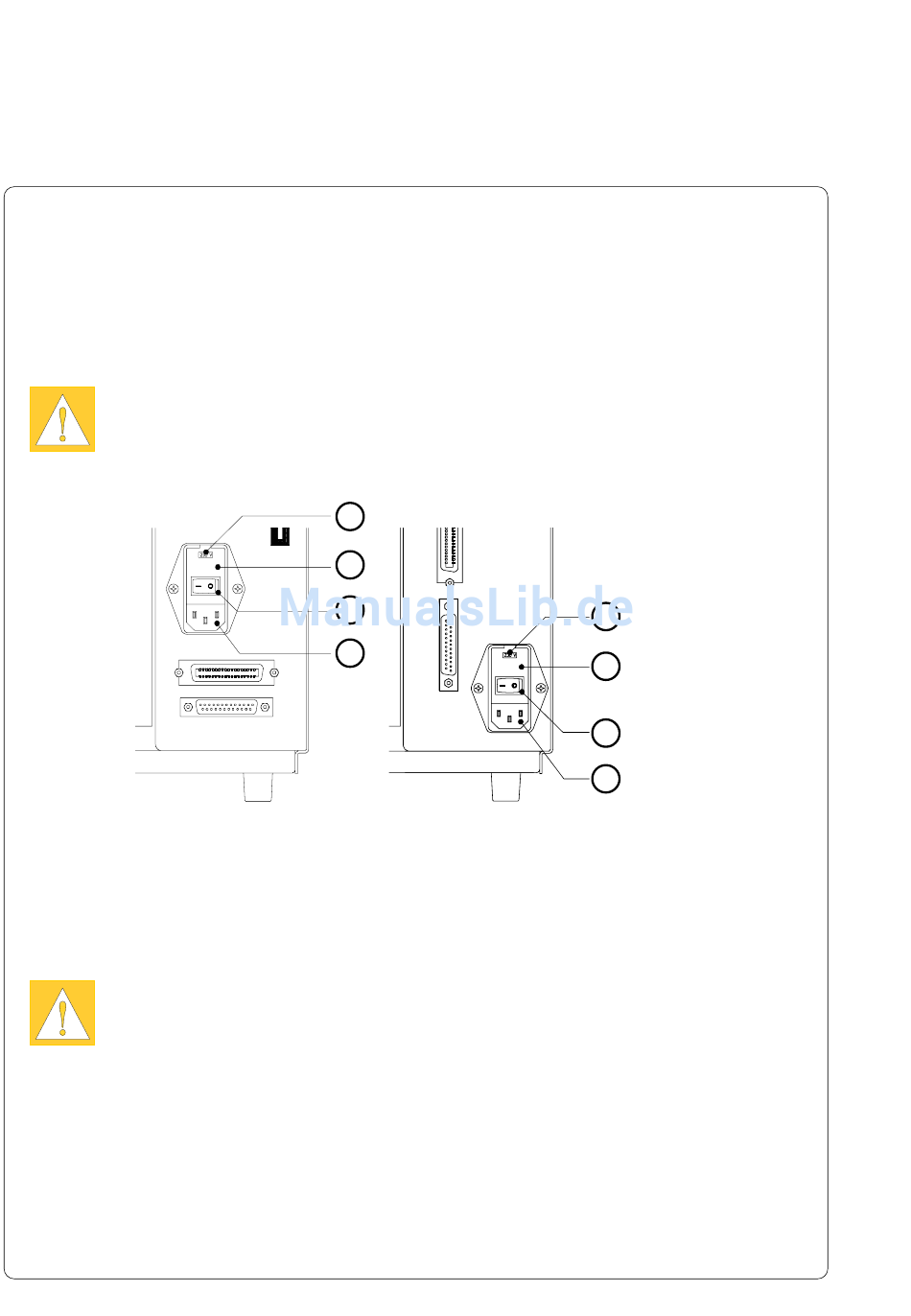

Bild 5 a Netzmodul (Detailansicht Druckerrückseite)
Zur Änderung der Einstellung öffnen Sie die Klappe (2) und entnehmen Sie den
Spannungswähler aus dem Netzmodul.
ACHTUNG !
Wechseln Sie bei einer Umstellung der Betriebsspannung an Ihrem
Drucker unbedingt die Sicherungen.
Apollo 1/2 :
Apollo 3 :
Bei Auslieferung des Druckers befinden sich die Sicherungen für die voreinge-
stellte Betriebsspannung im Netzmodul. Die Sicherungen für die andere
Einstellung sind Bestandteil des Beipacks.
Schieben Sie den Spannungswähler so in das Netzmodul, dass die korrekte
Betriebsspannung im Fenster der Klappe (2) sichtbar ist.
Schließen Sie den Drucker mit dem im Zubehör befindlichen Netzkabel an eine
geerdete Steckdose an.
32
1
2
3
4
Apollo 1/2
230V - 2 x T 4A
230V - 2 x T 1,6A
1 -
2 -
3 -
4 -
1
2
3
4
Apollo 3
115V - 2 x T 6,3A
115V - 2 x T 3,15A
cab Produkttechnik GmbH & Co KG
Spannungswähler
Klappe
Netzschalter
Netzanschluss-
buchse
