Austausch

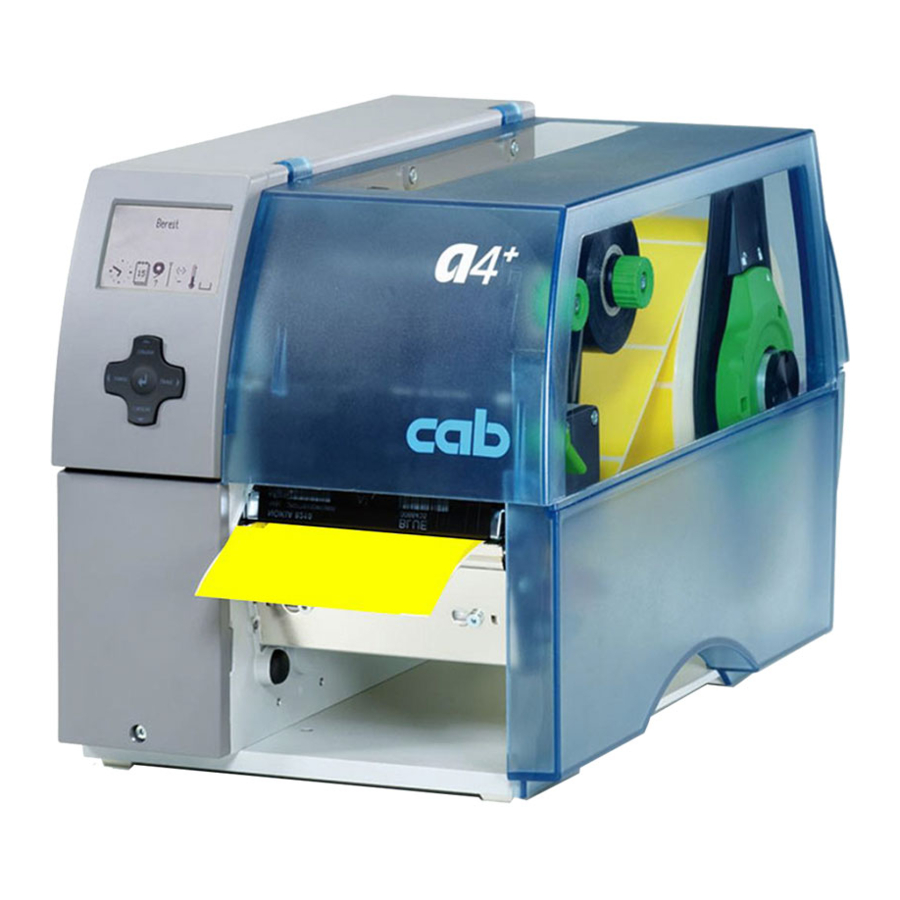

Der Drucker ist so konstruiert, dass der Druckkopfwechsel ohne Anpassungen vorgenommen werden kann.
Dies gilt auch für den Wechsel zwischen Druckköpfen mit 203 dpi und 300 dpi Auflösung.

Siehe Abb. 1-3

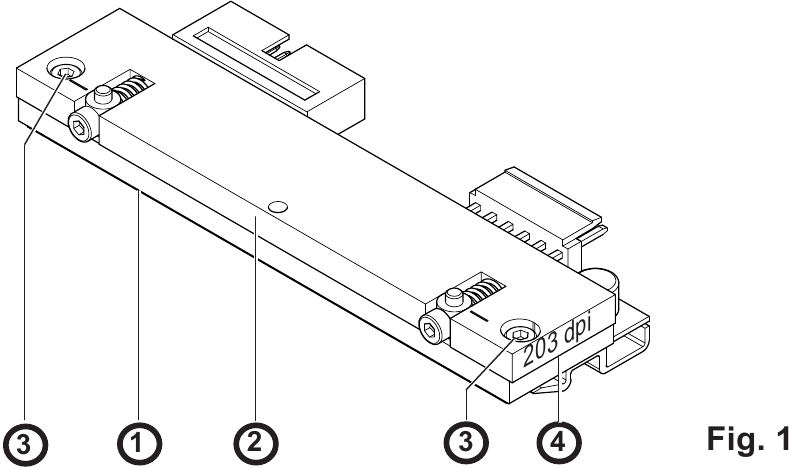

Der Druckkopf (1) ist auf einer Druckkopfplatte (2) befestigt und ausgerichtet.
Lösen Sie die Schrauben (3), die den Druckkopf an der Druckkopfplatte befestigen, nicht.

Zur einfachen Unterscheidung der Druckköpfe befindet sich auf der Druckkopfplatte ein Etikett (4) mit Informationen zur Druckkopfauflösung.

1. Entfernen Sie das Material aus dem Drucker.

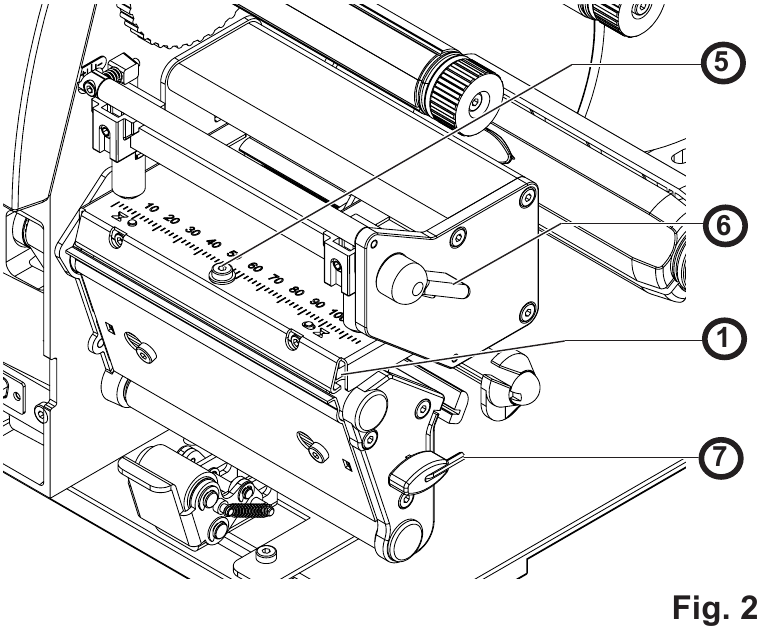

2. Schwenken Sie den Hebel (6) in die in Abb. 2 gezeigte Position. Die Druckkopfeinheit ist in dieser Position arretiert.
3. Lösen Sie die Druckkopfarretierschraube (5). Verwenden Sie den Inbusschlüssel (7).
4. Schwenken Sie den Hebel (6) gegen den Uhrzeigersinn bis zum Anschlag. So können Sie die Druckkopfeinheit entriegeln und anheben.
5. Entnehmen Sie den Druckkopf (1) aus dem Druckkopfschlitten.

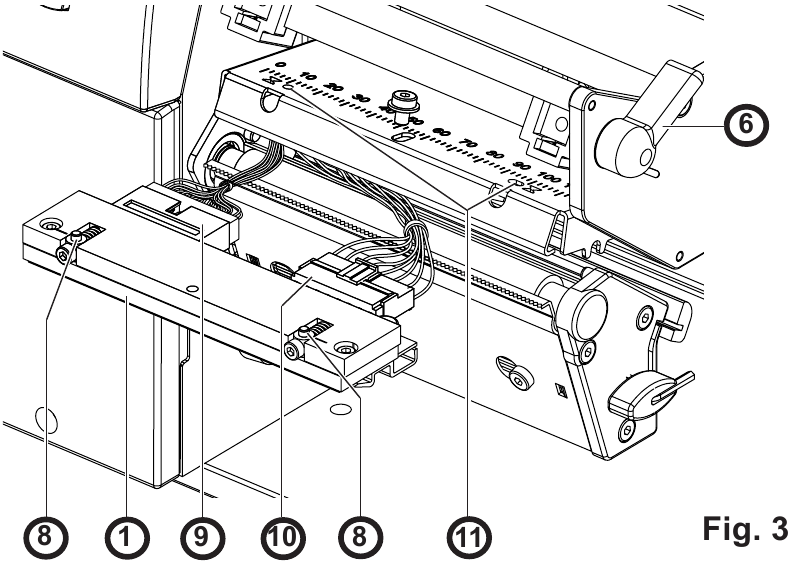

6. Ziehen Sie den Druckkopf (1) vorsichtig von den Anschlüssen der Druckkopfkabel (9 und 10) ab.
7. Verbinden Sie den neuen Druckkopf mit den Kabeln.
8. Setzen Sie den Druckkopf in die Druckkopfeinheit ein und stecken Sie die Stifte (8) in die Bohrungen (11).

Stellen Sie sicher, dass die Stifte (8) korrekt in die Bohrungen (11) eingesetzt sind und der Druckkopf in der Druckkopfeinheit gesichert ist. Andernfalls kann der Schlitten beschädigt werden!

9. Schwenken Sie den Hebel (6) erneut in die in Abbildung 2 gezeigte Position. Achten Sie auf die korrekte Position des Druckkopfs!
10. Setzen Sie die Arretierschraube (5) vollständig ein und ziehen Sie sie fest.

Sicherheitshinweise

Ziehen Sie vor Beginn den Netzstecker aus der Steckdose!

Schützen Sie den Druckkopf vor Beschädigungen durch elektrostatische Entladung!

• Stellen Sie den Drucker auf eine geerdete, leitfähige Oberfläche!
• Erden Sie sich während des Druckkopfwechsels, zum Beispiel mit einem geerdeten Handgelenkband!
• Berühren Sie die Steckerstifte des Druckkopfs nicht mit den Fingern!

Stellen Sie sicher, dass die Glasoberfläche des Druckkopfs nicht mit scharfen und harten Gegenständen oder Ihrer Hand berührt wird!

A4+ Druckköpfe sind nicht für A4.3+ Drucker verwendbar.
