2. Das Anlagenbild

2.1 Einführung

2.2 Navigation

2.3 Daten anzeigen

2.4 Alarme prüfen

2.5 Alarme verwalten

8 RC8BY303

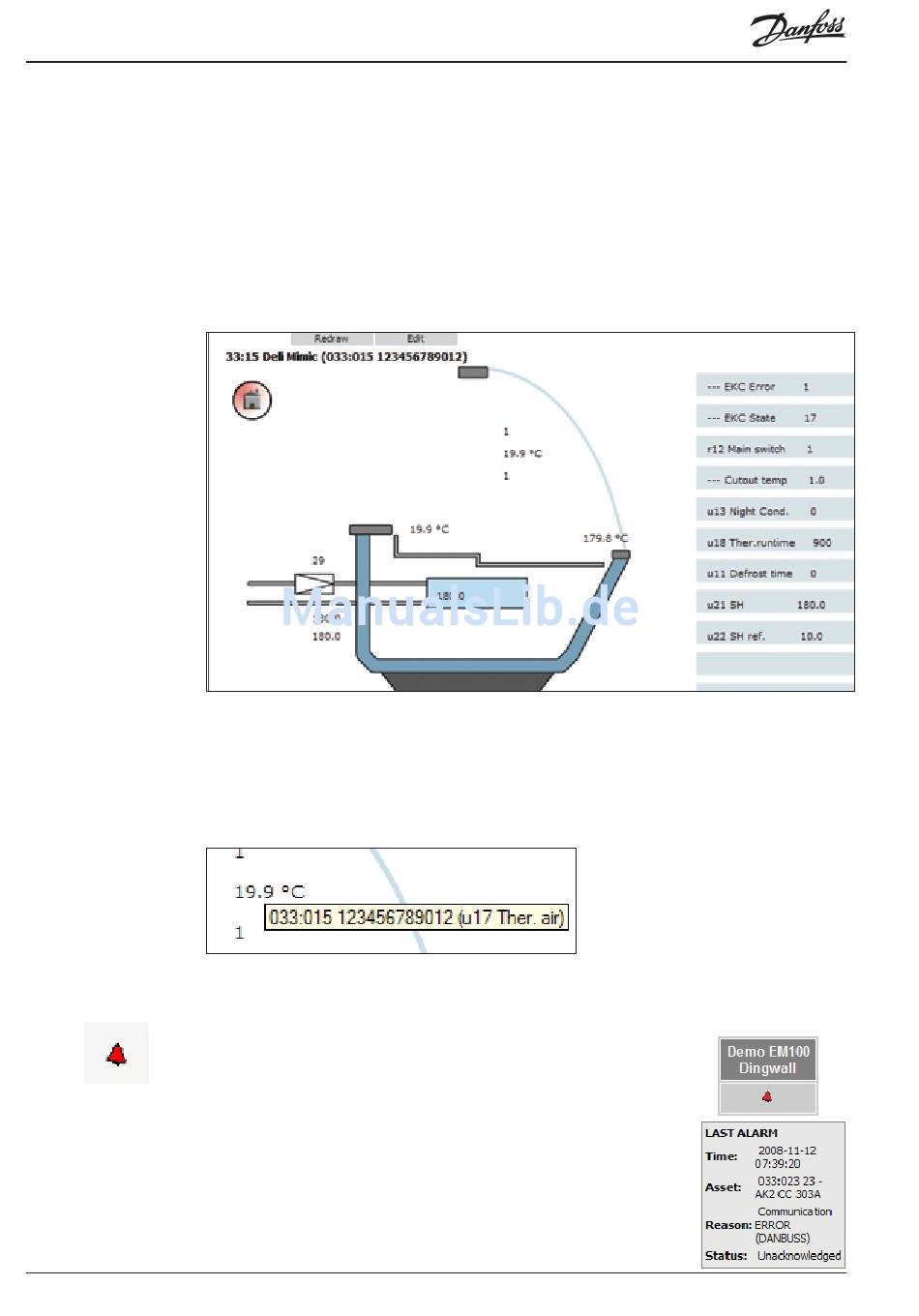

Das Anlagenbild ist eine grafische Darstellung einer Anlage, die die konfigurierten Messwerte aller
Kühlstellen und ihrer Regler in der Anlage anzeigt. Es bietet eine Gesamtübersicht über die Anlage
und ihre einzelnen Kühlstellen in Echtzeit und liefert aktualisierte Informationen über Messwerte und
Einstellungen. Gleichzeitig können Sie auch auf einen Blick sehen, ob bei Kühlstellen ein Alarmzustand
vorliegt, sodass diese schnell behoben werden können.
Wenn Sie sich im AK-EM 100 anmelden, sollte das Anlagenlayout bereits zuvor vom
Inbetriebnahmetechniker konfiguriert worden sein. Die Standardseite kann das Anlagenbild sein. Je nach
Konfiguration des Administrators für den AK-EM 100 beim Hinzufügen von Benutzern kann es jedoch
auch unterschiedlich sein. Das erste Bild des Blockschaltbilds ist das übergeordnete Anlagenbild, eine
allgemeine Übersicht über die Anlage.
Die Navigation in den Blockschaltbildern erfolgt durch Klicken auf Verknüpfungen (Links) mit denen
Sie zu einer anderen Ebene der Anlage vorstoßen können (wie ein einzelnes Gefriergerät), oder eine
Verknüpfung wie ein Bericht oder eine Alarmliste.
Das Anlagenbild zeigt alle aktuellen Kühlstellenmesswerte für die Anlage an. Bei Mauskontakt mit einem
Messwert wird ein QuickInfo angezeigt, das den Namen der Kühlstelle und seinen Parametername anzeigt.
Wenn ein Alarmzustand für die Kühlstelle vorliegt, wird dies durch das Symbol einer läutenden Glocke
angezeigt. Klicken auf das Symbol öffnet die Seite „Current Alarm list" für die Kühlstelle. Ein statisches
Alarmsymbol zeigt an, dass ein Alarm quittiert und einem Benutzer zugeordnet
worden ist.
Klicken Sie zur Ansicht der Tabelle der aktuell ausstehenden Alarme für die
gesamte Anlage aus dem Anlagenbild auf das Alarmglockensymbol. (Das
Alarmglockensymbol ist ebenfalls auf der Seite „Store Operations" zu finden,
sowie das Symbol „Letzter Alarm", das sich unter dem Hauptmenü befindet.
Bei Mauskontakt mit dem Symbol „Letzter Alarm" werden die Uhrzeit des Alarms,
der Kühlstellenname, der Grund für den Alarm und der Status angezeigt. Klicken
auf das Symbol öffnet ebenfalls die Seite „Aktuelle Alarmliste".
