7. Grafikberichte

7.1 Einführung
Tipp
Halten Sie zur Auswahl
mehrerer Messstellen
entweder die Strg-Taste
gedrückt, und wählen Sie
die Messstellen aus, oder
halten Sie die Maustaste
gedrückt und ziehen Sie
den Cursor über eine Grup-
pe von Messstellen.
Tipp
Grafikberichte können im
Bereich „Favourites" durch
Klicken auf das Symbol
„Favoriten" gespeichert
werden.
Zu weiteren Informationen
über das Speichern von
Berichten siehe Abschnitt
„Systemfunktionen".
AK-EM 100 Benutzeranleitung

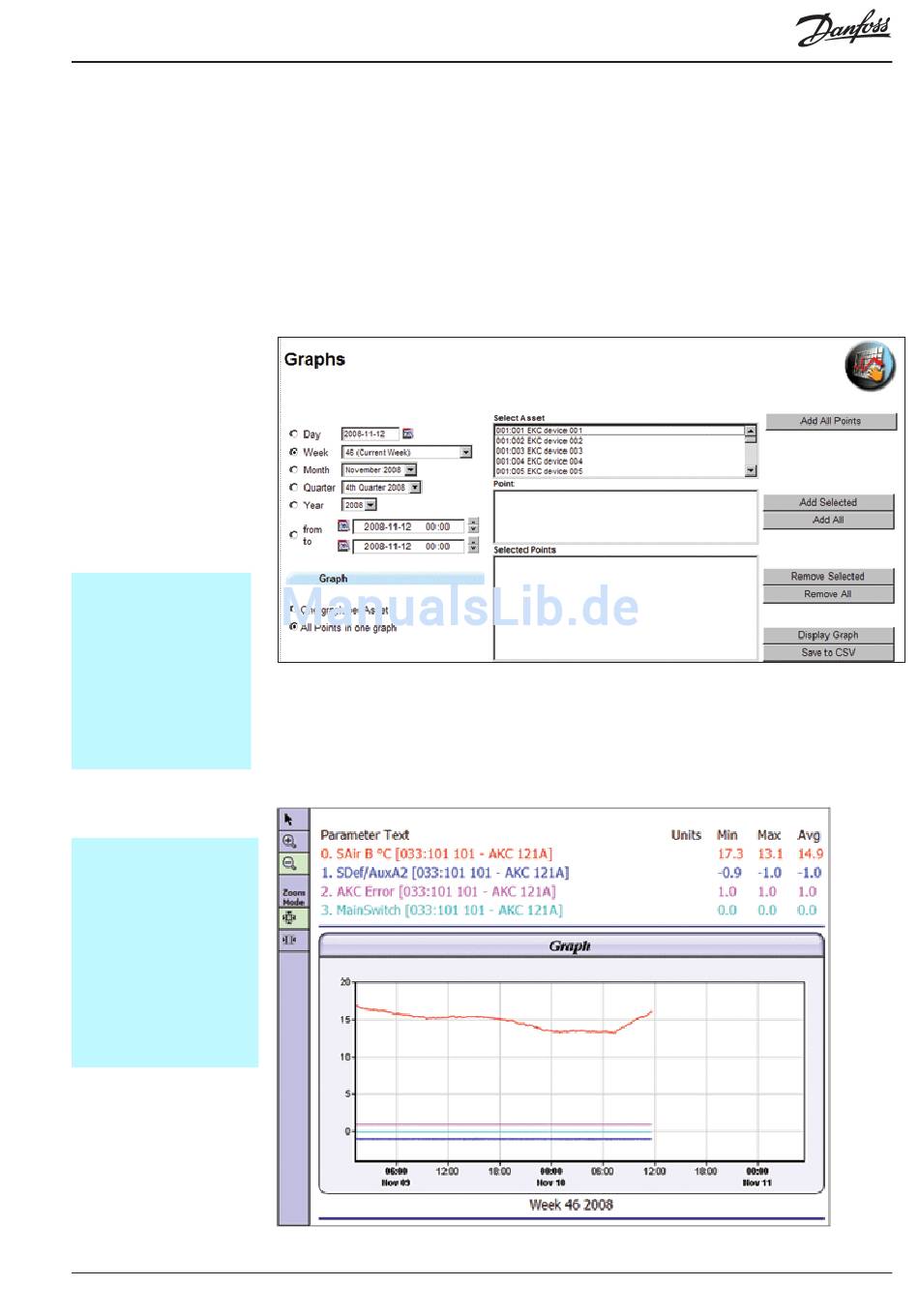

Grafikberichte geben Ihnen die Möglichkeit, eine Grafik beliebiger Parameter einer Kühlstelle in der
Anlage anzuzeigen. Die Grafik kann jede beliebige Zeitdauer anzeigen, von einem Tag über ein Quartal
bis zu einem speziell angegebenen Zeitraum. Da die Grafik viele Messstellen gleichzeitig zeigen kann,
ist dies eine gute Möglichkeit, ähnliche Messstellen innerhalb unterschiedlicher Kühlstellen anzuzeigen,
um ihre Leistung im Vergleich zueinander zu sehen.
Im Prinzip funktioniert die Grafik auf die gleiche Weise wie die Trenddarstellung Abschnitt 6), wenn
es um das Hinzufügen von Messstellen geht, außer dass die Messstellen nicht in Echtzeit betrachtet
werden, sondern über einen bestimmten Zeitraum.
Vorgehensweise
1. Wählen Sie den Zeitraum über die Dropdown-Menüs oder Kalender aus den verfügbaren Optionen.
2. Wählen Sie die Kühlstelle, um die Messstellen im Fenster „Point" anzuzeigen.
3. Klicken Sie auf eine Messstelle, und drücken Sie die Schaltfläche „Add Selected", um sie zum
Auswahlfenster hinzuzufügen, oder drücken Sie die Schaltfläche „Add All", um alle Messstellen zu
senden.
4. Sobald sich die Messstellen im Auswahlpunkte befinden, können Sie entfernt werden, indem sie
einzeln oder als ausgewählte Gruppe ausgewählt werden und die Schaltfläche „Remove Selected"
oder „Remove All" gedrückt wird, um das Fenster zu leeren.
5. Drücken Sie die Schaltfläche „Go", um die Grafik anzuzeigen.
