6. Trenddarstellung

6.1 Einführung
AK-EM 100 Benutzeranleitung
Die Trenddarstellung ist eine Grafik, die dazu dient, die Leistung einer Kühlstelle (wie ihre Temperatur)
während eines bestimmten Zeitraums genau zu überwachen. Eine normale Grafik kann eine
Momentaufnahme einer Kühlstelle bis zu ihrem aktuellen Wert anzeigen. Die Trenddarstellung kann
dagegen Daten in Echtzeit anzeigen. Die Daten werden im Vergleich zur statischen Darstellung
automatisch aktualisiert.
Eine Trenddarstellung kann z. B. in einem Szenario benutzt werden, in dem ein Techniker eine
Einstellung ändert und die Wirkung dieser Änderung auf das System genau überwachen will. In diesem
Fall gibt ihm die Trenddarstellung sofortige Rückmeldung.
Nicht alle Messstellen einer Kühlstelle stehen zur Trenddarstellung zur Verfügung, da sie im Bereich
„Administration" vom Inbetriebnahmetechniker ausgewählt werden. Die verfügbaren Messstellen
werden nach Auswahl einer Kühlstelle in der Liste „Point" angezeigt.
Vorgehensweise

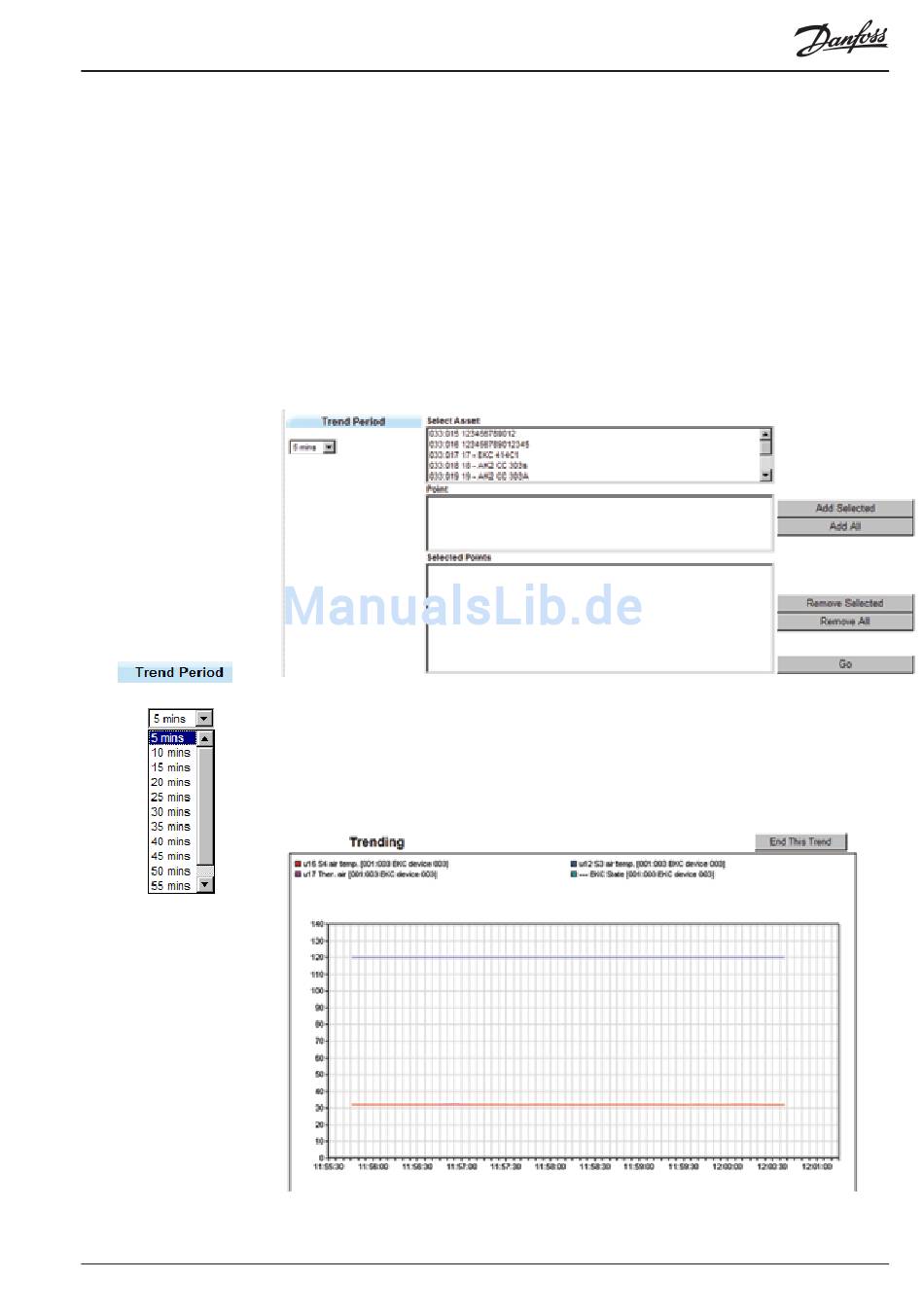

1. Wählen Sie eine Kühlstelle aus der Liste, um die Liste der verfügbaren Messstellen anzuzeigen.
2. Um eine Messstelle zur Anzeige in das Auswahlfeld zu senden, wählen Sie entweder die Messstelle
aus, und drücken Sie die Schaltfläche „Add Selected" oder „Add All", oder doppelklicken Sie auf eine
Messstelle, um sie direkt zu senden Wiederholen Sie Schritte 1 und 2, um andere Messstellen von
einer anderen Kühlstelle hinzuzufügen.
3. Die gleichen Auswahlprinzipien gelten beim Entfernen von Messstellen aus der Auswahlliste.
4. Wählen Sie einen Zeitraum (links) aus dem Dropdown-Menü „Trend Period", um die Zeitdauer der
Trenddarstellung zu bestimmen.
5. Drücken Sie die Schaltfläche „Go", um die Trenddarstellung zu beginnen.
Die X-Achse der Trenddarstellung zeigt die festgelegte Zeitdauer beginnend mit der Uhrzeit, zu der der
Trend gestartet wurde. Die Grafik wird alle zehn Sekunden aktualisiert und liefert daher eine genauere
Anzeige der Kühlstelle.
