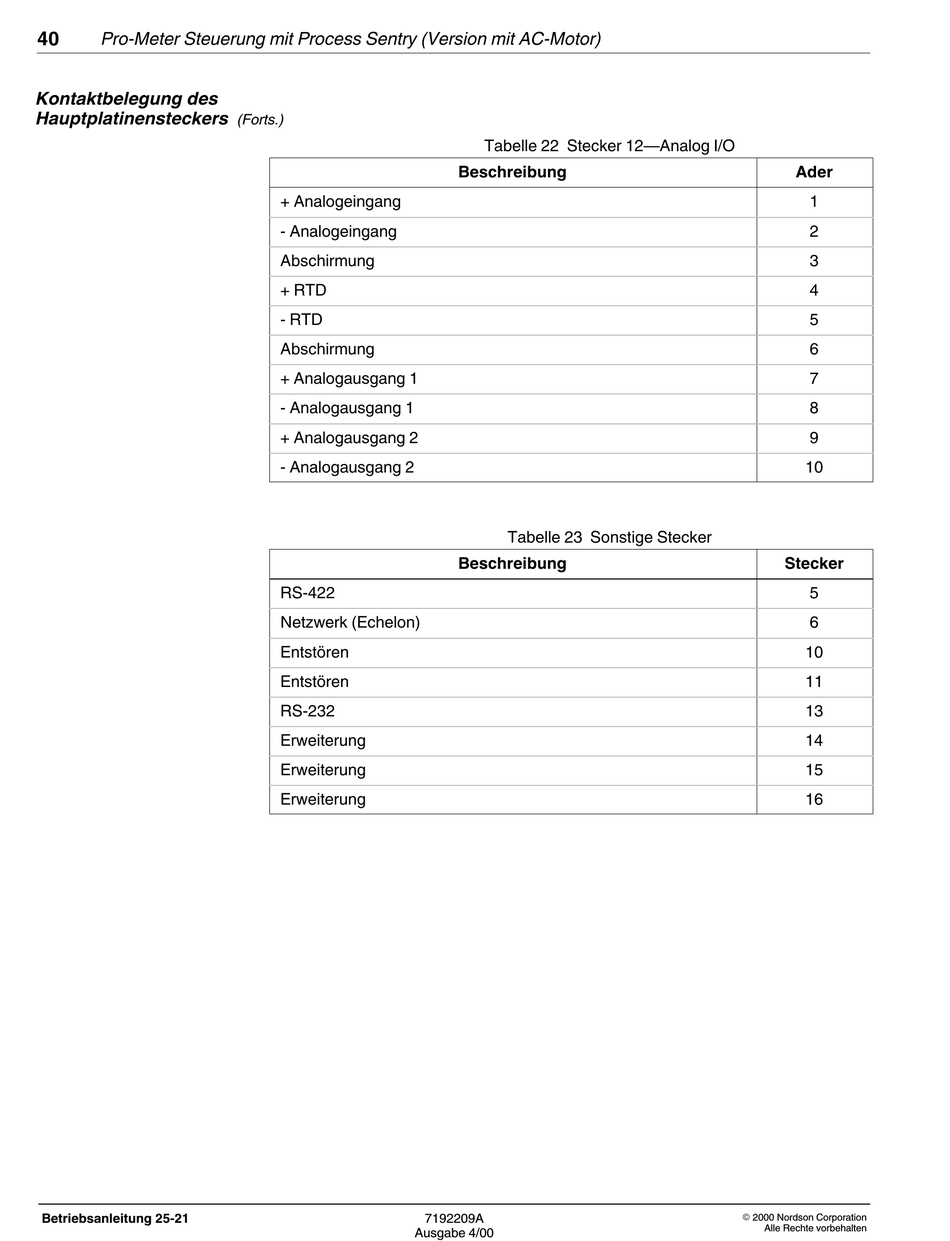

Pro-Meter Steuerung mit Process Sentry (Version mit AC-Motor)
Kontaktbelegung des
Hauptplatinensteckers
Betriebsanleitung 25‐21
(Forts.)
+ Analogeingang
- Analogeingang
Abschirmung
+ RTD
- RTD
Abschirmung
+ Analogausgang 1
- Analogausgang 1
+ Analogausgang 2
- Analogausgang 2
RS‐422
Netzwerk (Echelon)
Entstören
Entstören
RS‐232
Erweiterung
Erweiterung
Erweiterung
Ausgabe 4/00
Tabelle 22 Stecker 12—Analog I/O
Beschreibung
Tabelle 23 Sonstige Stecker
Beschreibung
7192209A
Ader
1
2
3
4
5
6
7
8
9
10
Stecker
5
6
10
11
13
14
15
16
