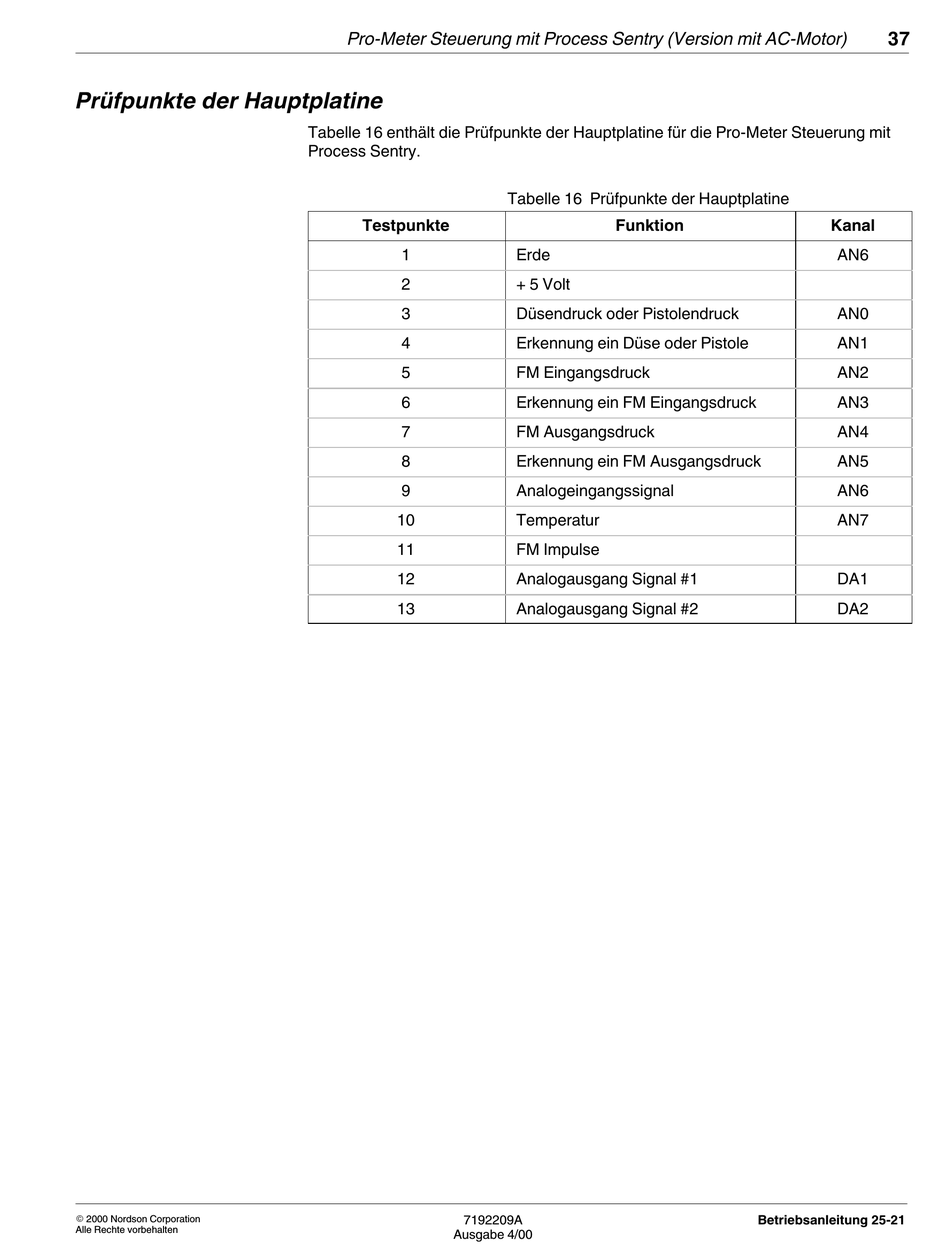

Prüfpunkte der Hauptplatine
E 2000 Nordson Corporation
Alle Rechte vorbehalten
Pro-Meter Steuerung mit Process Sentry (Version mit AC-Motor)
Tabelle 16 enthält die Prüfpunkte der Hauptplatine für die Pro‐Meter Steuerung mit
Process Sentry.
Testpunkte
1
2
3
4
5
6
7
8
9
10
11
12
13
7192209A
Ausgabe 4/00
Tabelle 16 Prüfpunkte der Hauptplatine
Funktion
Erde
+ 5 Volt
Düsendruck oder Pistolendruck
Erkennung ein Düse oder Pistole
FM Eingangsdruck
Erkennung ein FM Eingangsdruck
FM Ausgangsdruck
Erkennung ein FM Ausgangsdruck
Analogeingangssignal
Temperatur
FM Impulse
Analogausgang Signal #1
Analogausgang Signal #2
37
Kanal
AN6
AN0
AN1
AN2
AN3
AN4
AN5
AN6
AN7
DA1
DA2
