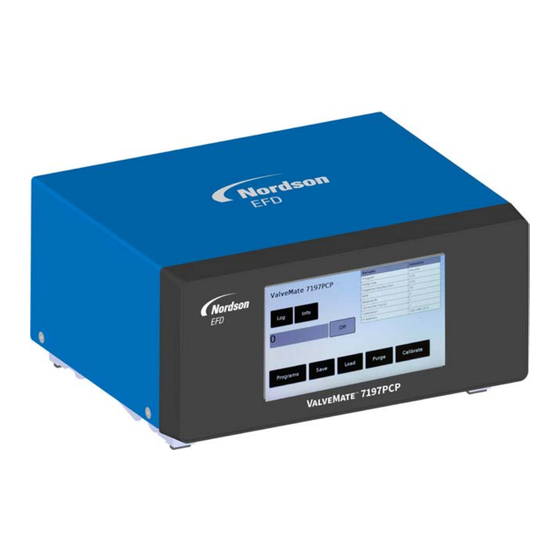

Vielen Dank! Sie haben soeben das weltweit beste Präzisionsdosiergerät gekauft. Wir bei Nordson EFD schätzen Sie als Kunden und werden alles tun, um Sie zufriedenzustellen. Wenn Sie mit unserem Gerät oder dem Support Ihres Nordson EFD-Produktanwendungsspezialisten nicht zufrieden sind, wenden Sie sich bitte persönlich an mich unter 800-556-3484 (in den USA), 401- 431-7000 (außerhalb der USA) oder Srini.Subramanian@nordsonefd.com.
Ändern der IP-Adresse des Controllers ........................35 Bedienung ..................................36 Start-Routine ................................36 Fehler und Not-Halt (ESTOP) .............................36 Abschalten einer Pumpe ............................37 Langfristige Abschaltung ............................37 Fortsetzung auf der nächsten Seite www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Seite 4
Maximale Motordrehzahl in Abhängigkeit von der Viskosität ..................45 Kontaktbelegung des Motoranschlusses ........................46 Anhang A, Ändern der IP-Adresse eines Computers ....................47 Appendix B, Example Volume Program ........................49 www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Controller nach genauen Spezifikationen hergestellt und vor dem Versand gründlich getestet. Lesen Sie sich diese Anleitung sorgfältig durch, um die optimale Funktion dieses Geräts sicherzustellen. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Kontakt nicht vermeiden lässt, sind bei der Arbeit an heißen Teilen Hitzeschutzhandschuhe und Hitzeschutzkleidung zu tragen. Wird der Kontakt mit heißen Metallflächen nicht verhindert, kann es zu Personenschäden kommen. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Verrichtung der ihnen aufgetragenen Arbeiten ausgebildet sind, denen alle geltenden Sicherheitsregeln und -bestimmungen bekannt sind und die physisch in der Lage sind, die ihnen aufgetragenen Arbeiten zur verrichten. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Nordson EFD Produktsicherheitshinweise (Fortsetzung) Bestimmungsgemäßer Gebrauch Die Verwendung des Nordson EFD-Gerätes in einer anderen Weise als in den Geräteunterlagen beschrieben, kann zu Personenverletzungen oder Sachschäden führen. Einige Bespiele für unsachgemäßen Gebrauch sind: • Verwendung unverträglicher Materialien • Vornehmen unberechtigter Modifikationen am Gerät •...
• Verwenden Sie nur Ersatzteile, die für die Verwendung mit dem Originalgerät konzipiert sind. Kontaktieren Sie EFD oder einen EFD-Händler für weitere Informationen oder eine Beratung. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Ermitteln Sie die Ursache für die Fehlfunktion und beheben Sie diese, bevor Sie das System wieder starten. Entsorgung Entsorgen Sie das Gerät und die bei dessen Betrieb und Wartung verwendeten Materialien gemäß der örtlichen Bestimmungen. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
über dem von SJ/T11363-2006 verlangten Grenzwert liegt. WEEE-Richtlinie Das Gerät erfüllt die Vorschriften der WEEE-Richtlinie der Europäischen Union (2012/19/EU). Für Hinweise zur ordnungsgemäßen Entsorgung der Geräte siehe www.nordsonefd.com/WEEE. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
„Kontaktbelegung der E/A-Anschlüsse und Schaltpläne“ auf Seite 42. Wenden Sie sich an Ihren Nordson EFD- Vertreter, um Unterstützung bei der Beschaffung einer Entwicklerplatine und Kabels zu erhalten. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Schutzleiter. Anschließen des Pumpenmotorkabels Schließen Sie für jede 797PCP Pumpe das Pumpenmotorkabel an den MOTOR Anschluss der zum Motor gehörenden Controller an. 797PCP www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
ValveMate 7197PCP Steuerungen im selben Netzwerk befinden, benötigen sie jeweils eine eindeutige IP- Adresse: • Um die IP-Adresse eines ValveMate 7197PCP Controllers zu ändern, siehe „Ändern der IP-Adresse des Controllers“ auf Seite 35. • Um die IP-Adresse eines Computers zu ändern, siehe „Anhang A, Ändern der IP-Adresse eines Computers“ auf Seite 47.
HINWEIS: Wenn Sie ein Programm auswählen, wird die Calibrate Schaltfläche automatisch abgewählt. Fahren Sie mit „Spülen der Pumpe“ auf Seite 18 fort. Hauptbildschirm Bildschirm „Kalibrieren“ www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Das System ist nun bereit für den Routinebetrieb. Fahren Sie mit „Programmierung“ auf Seite 20 fort, um Dosierprogramme für den Pumpenbetrieb zu erstellen. Hauptbild- schirm Bildschirm „Programme“ Bildschirm „Linienprogramm“ www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Die Installationsanweisungen für die Pumpe finden Sie in der Betriebsanleitung der 797PCP Pumpe. 5-Mikrometer-Filter/ Stromversorgung Regler Flüssigkeit Pumpenmotorkabel Dauerluft Druckluft Pumpenhalterung Druckflüssigkeitszufuhr 797PCP zur 797PCP Tankluftdruckregler Entlüftungsventil 1,0 L Tank Dosiernadel 7197PCP ValveMate Controller www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Zeigt den Spülbildschirm für die Einstellung der „Einstellen der Spüldrehzahl auf Spüldrehzahl an. Seite 24 Kalibrieren Zeigt den Bildschirm „Kalibrieren“ an “Kalibrierung” auf (Calibrate) Seite 38 www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Tabelle und zeigt die aktuellen Werte für die Einstellungen des Linienprogramms an. Variablentabelle: Der Inhalt dieser Tabelle ändert sich je nach ausgewähltem Programm / Variablen. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Betrieb Grün Das System läuft normal. (Running) ESTOP Ein Not-Halt wurde ausgelöst. Fehler Gelb Ein Fehler ist aufgetreten. (Error) Siehe „Fehlerbehebung“ auf Seite 40. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Viskosität“ auf Seite 45. INFOS (INFO) nicht zutreffend Wählen Sie diese Option, um Informationen über den aktuellen Bildschirm einschließlich der Wertebereiche für die Einstellungen anzuzeigen. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Zyklus gemessene Zeitspanne zu dosieren. Variablentabelle: Der Inhalt dieser Tabelle ändert sich je nach ausgewähltem Programm / Variablen Hauptbildschirm Programmtyp Schaltflächen Bildschirm „Programme“ www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Seite 26
Um die eingegebenen Werte als Programm in der Programmbibliothek zu speichern, siehe „Speichern eines Programms in der Programmbibliothek (Bildschirm „Speichern“)“ auf Seite 32. Hauptbildschirm Bildschirm „Programme“ Bildschirm „Linienprogramm“ Beispiel für allgemeine Programmschritte (anhand des Bildschirms „Linienprogramm“) www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
10V) Eingangsspannung (Kontakte 12 und 13 des E/A-Anschlusses; siehe bei Bedarf „Kontaktbelegung der E/A-Anschlüsse und Schaltpläne“ U/min: 0V 10–150 auf Seite 42). (RPM: 0V) www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Da Rotoren und Statoren möglicherweise nicht perfekt aufeinander (Correction 0,01-Schritten abgestimmt sind, skaliert der Korrekturfaktor die Förderleistung linear, Factor) einstellbar) um sicherzustellen, dass jedes Mal die erwartete Menge dosiert wird. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Pumpen Größe 0,01 ml, 0,05 ml oder Wählen Sie die Größe der Pumpe für die Sie das Programm (Pump Size) 0,15 ml erstellen. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Da Rotoren und Statoren möglicherweise nicht perfekt aufeinander (Correction 0,01-Schritten abgestimmt sind, skaliert der Korrekturfaktor die Förderleistung Factor) einstellbar) linear, um sicherzustellen, dass jedes Mal die erwartete Menge dosiert wird. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
10 min) (in 1 ms- geöffnet wird. Schritten einstellbar) HINWEIS: Mit anderen Worten, die Dosierzeit ist zwischen 1 ms (0,001 s) und 10 Minuten (600.000 ms) einstellbar. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
IP Adresse ändern (Change IP address: Dient zur Änderung der IP-Adresse der Controller. Siehe „Ändern 192.168.10.) der IP-Adresse des Controllers“ auf Seite 35. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wählen Sie die Optionsschaltfläche des zu öffnenden Programms. Wählen Sie SUBMIT. Das ausgewählte Programm wird in die Variablentabelle geladen. Wählen Sie BACK, um zum Hauptbildschirm zurückzukehren. Hauptbildschirm Bildschirm „Laden“ www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wählen Sie auf dem Hauptbildschirm SAVE aus. Der Bildschirm „Speichern“ wird geöffnet. Die Systeminformationen werden auf dem Bildschirm „Speichern“ angezeigt. Wählen Sie BACK, um zum Hauptbildschirm zurückzukehren. Hauptbildschirm Bildschirm „Speichern“ www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Programmierung (Fortsetzung) Ändern der IP-Adresse des Controllers Ein ValveMate 7197PCP Controller muss über eine einmalige IP-Adresse verfügen. Wenn ein Controller mit einem Netzwerk verbunden ist, das ein anderes Gerät mit derselben IP-Adresse enthält, gehen Sie wie folgt vor, um die IP- Adresse eines ValveMate 7197PCP Controllers zu ändern.
Sie den Bildschirm „Protokoll“ und beheben Sie das Problem, das den Fehler oder den Stop verursacht hat. Siehe „Anzeige des Protokolls“ auf Seite 40 und „Fehlerbehebung“ auf Seite 40. Hauptbildschirm nach einem Not-Halt www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Bei längeren Stillstandszeiten oder zur Lagerung ist die Anleitung der entsprechenden Pumpe zu befolgen, um den/ die Pumpenstator(en) zu entfernen. Durch das Entfernen des Stators wird eine Verformung des Rotors verhindert. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wählen Sie SUBMIT. Das System läuft, bis die Kalibrierung abgeschlossen ist. Wählen Sie BACK, um zum Hauptbildschirm zurückzukehren. HINWEIS: Wenn Sie ein Programm auswählen, wird die Calibrate Schaltfläche automatisch abgewählt. Hauptbildschirm Bildschirm „Kalibrieren“ www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
797PCPs und Pumpenmotorkabel 797PCP Pumpen und Pumpenmotorkabel müssen separat bestellt werden. Die Artikelnummern finden Sie in der 797PCP-Betriebsanleitung. Ersatzteile Artikel-Nr. Beschreibung 7014865 Fußschalter www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
ValveMate 7197PCP Controller Fehlerbehebung Verwenden Sie die Fehlerbehebungstabelle in diesem Abschnitt zusammen mit dem Systemfehlerprotokoll, um Fehler im Dosiersystem zu beheben. Wenden Sie sich an Ihren Nordson EFD-Vertreter, wenn Sie Unterstützung benötigen. Anzeige des Protokolls Das Protokoll ist eine Liste wichtiger Systemereignisse. Die Ereignisse werden beginnend mit dem letzten Ereignis in aufsteigender Reihenfolge aufgelistet.
Stellen Sie sicher, dass das Programm mithilfe der aktiviert. Enable / Disable Optionsschaltfläche aktiviert ist; Programmvariablen können nur geändert werden, wenn das Programm aktiviert ist. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Kontaktbelegung der E/A-Anschlüsse und Schaltpläne Auf Wunsch können Sie eine Entwicklerplatine und ein DB-15 Kabel verwenden, um Verbindungen zum E/A- Anschluss auf der Rückseite des Controllers herzustellen. Wenden Sie sich an Ihren Nordson EFD-Vertreter, wenn Sie Unterstützung benötigen. • Alle Ausgänge sind für 70 mA ausgelegt.
Kontakt 6: Ex_Trig (-) Kontakt 5: Ex_Trig (+) Schaltplan für den Anschluss des Not-Halt-Schaltkreises (ESTOP) Kontakt 2: Estop_L NC (Öffner) Kontakt 1: Estop_H www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Purge (+) Kontakt 9: GND Kontakt 15: 24 VDC Kontakt 11: Purge (-) Externer Kontakt Kontakt 10: NO (Schließer) Purge (+) Kontakt 9: GND www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Grün an grün Rosa an braun Grau an weiß Kanal C — index Kanal B Gelb an gelb Schwarz an weiß / schwarz www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Jeder Computer in einem 797PCP System muss über eine einmalige IP-Adresse verfügen. Befolgen Sie diese Prozedur, um die IP-Adresse eines Computers zu ändern. HINWEIS: Um die IP-Adresse eines ValveMate 7197PCP Controllers zu ändern, siehe „Ändern der IP-Adresse des Controllers“ auf Seite 35.
Seite 48
IP-Adresse haben. Der Zahlenbereich für jedes Feld liegt zwischen 1 und 255. Klicken Sie auf OK > OK, um die neue IP-Adresse zu speichern. Windows 7 Windows 10 www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
• Öffnen Sie den Bildschirm „Purge“ und stellen Sie die Drehzahl auf 50 U/min ein. Lassen Sie die Pumpe laufen, bis ein gleichmäßiger Strom blasenfreier Flüssigkeit aus der Nadel austritt. www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Seite 50
Ändern Sie im Volumenprogramm den Wert für Dispense Volume auf 0,02 (dies entspricht 0,02 ml Flüssigkeit und kommt dem benötigten Dosiergewicht von 48 mg am nächsten). www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Seite 51
Führen Sie ein paar weitere Dosiervorgänge durch. Falls erforderlich, erhöhen Sie den Wert für die Variable Reverse %, um Nachtropfen zu eliminieren. HINWEIS: Wenden Sie sich an Ihren Nordson EFD-Vertreter, um Unterstützung bei der Ermittlung der besten Werte für Ihre Anwendung zu erhalten.
Seite 52
ZWEI-JAHRES-GARANTIE VON NORDSON EFD This Nordson EFD product is warranted for one year from the date of purchase to be free from defects in material and workmanship (but not against damage caused by misuse, abrasion, corrosion, negligence, accident, faulty installation, or by dispensing material incompatible with equipment) when the equipment is installed and operated in accordance with factory recommendations and instructions.
