38

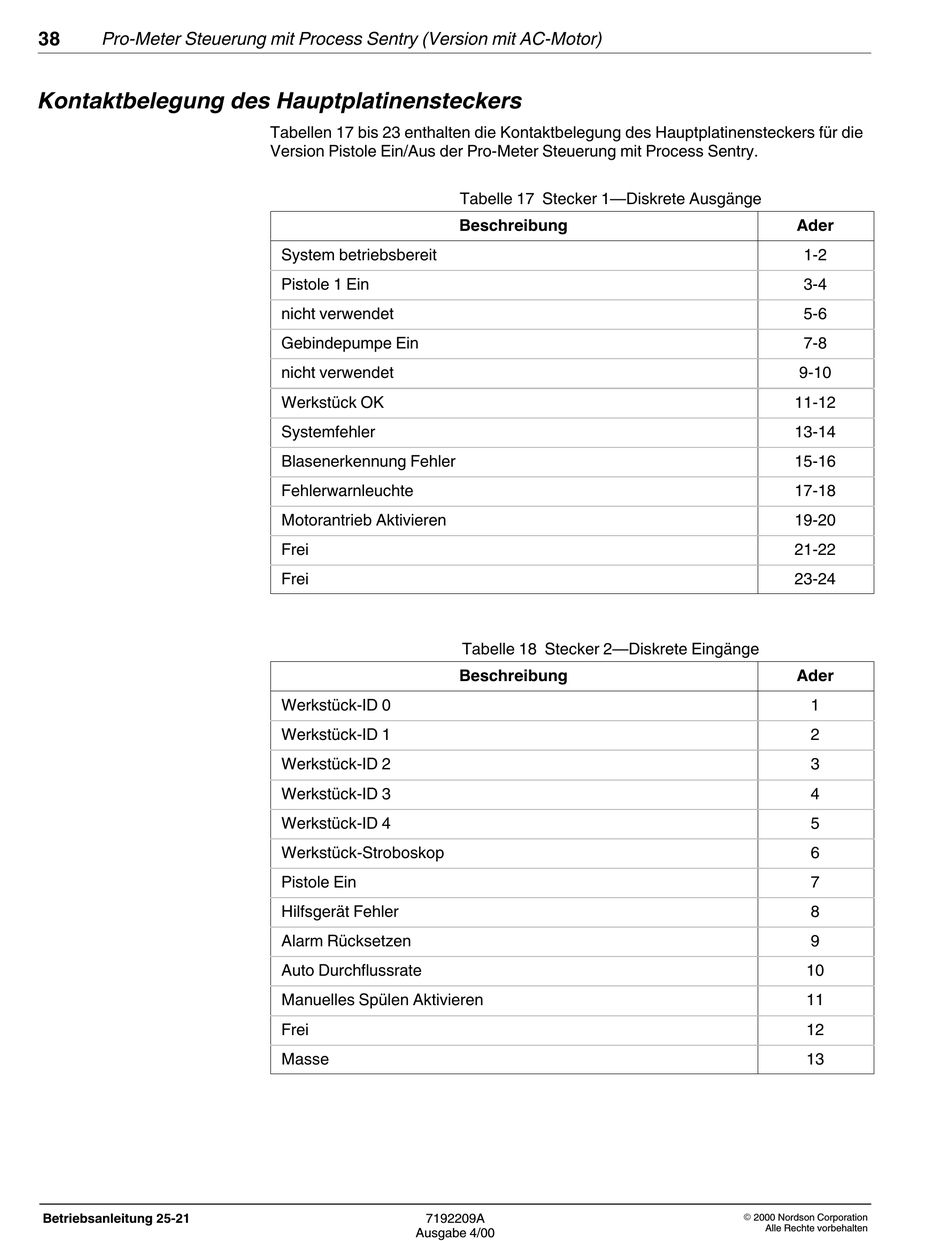

Pro-Meter Steuerung mit Process Sentry (Version mit AC-Motor)
Kontaktbelegung des Hauptplatinensteckers
Betriebsanleitung 25‐21
Tabellen 17 bis 23 enthalten die Kontaktbelegung des Hauptplatinensteckers für die
Version Pistole Ein/Aus der Pro‐Meter Steuerung mit Process Sentry.
System betriebsbereit
Pistole 1 Ein
nicht verwendet
Gebindepumpe Ein
nicht verwendet
Werkstück OK
Systemfehler
Blasenerkennung Fehler
Fehlerwarnleuchte
Motorantrieb Aktivieren
Frei
Frei
Werkstück-ID 0
Werkstück-ID 1
Werkstück-ID 2
Werkstück-ID 3
Werkstück-ID 4
Werkstück-Stroboskop
Pistole Ein
Hilfsgerät Fehler
Alarm Rücksetzen
Auto Durchflussrate
Manuelles Spülen Aktivieren
Frei
Masse
7192209A
Ausgabe 4/00
Tabelle 17 Stecker 1—Diskrete Ausgänge
Beschreibung
Tabelle 18 Stecker 2—Diskrete Eingänge
Beschreibung
Ader
1-2
3-4
5-6
7-8
9-10
11-12
13-14
15-16
17-18
19-20
21-22
23-24
Ader
1
2
3
4
5
6
7
8
9
10
11
12
13
E 2000 Nordson Corporation
Alle Rechte vorbehalten
