Pro-Meter Steuerung mit Process Sentry (Version mit AC-Motor)
Betriebsanleitung 25‐21

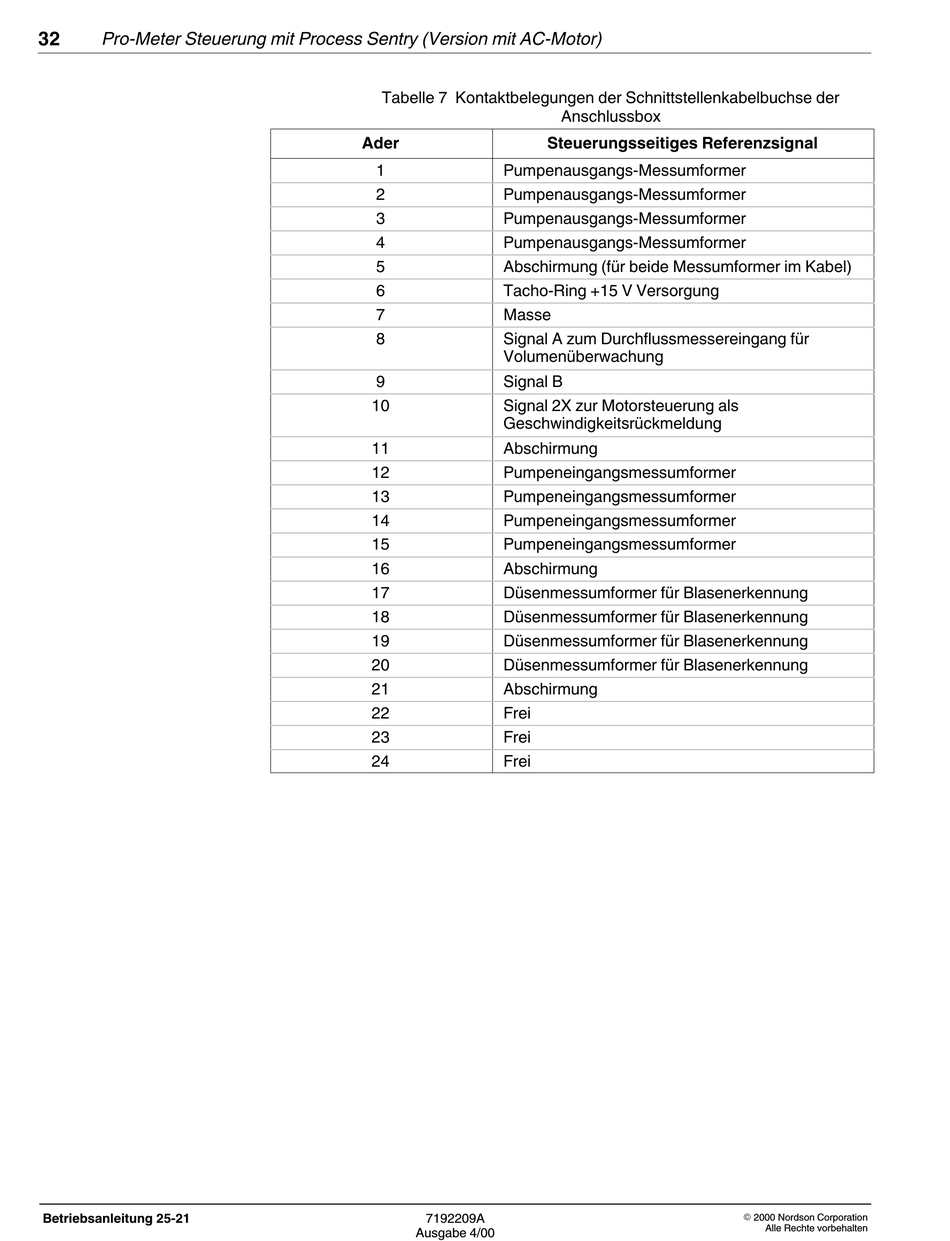

Tabelle 7 Kontaktbelegungen der Schnittstellenkabelbuchse der
Ader
1 Pumpenausgangs-Messumformer
2 Pumpenausgangs-Messumformer
3 Pumpenausgangs-Messumformer
4 Pumpenausgangs-Messumformer
5 Abschirmung (für beide Messumformer im Kabel)
6 Tacho-Ring +15 V Versorgung
7 Masse
8 Signal A zum Durchflussmessereingang für
Volumenüberwachung
9 Signal B
10 Signal 2X zur Motorsteuerung als
Geschwindigkeitsrückmeldung
11 Abschirmung
12 Pumpeneingangsmessumformer
13 Pumpeneingangsmessumformer
14 Pumpeneingangsmessumformer
15 Pumpeneingangsmessumformer
16 Abschirmung
17 Düsenmessumformer für Blasenerkennung
18 Düsenmessumformer für Blasenerkennung
19 Düsenmessumformer für Blasenerkennung
20 Düsenmessumformer für Blasenerkennung
21 Abschirmung
22 Frei
23 Frei
24 Frei
7192209A
Ausgabe 4/00
Anschlussbox
Steuerungsseitiges Referenzsignal
