Montieren und Anschließen
1.
Die Abbildung zeigt die für die
Montage der Streckensteuerung
benötigten Komponenten.
Rückwand
Montageplatte
3.
Montageplatte aus dem Montageschlitz
schieben.
5.
Streckensteuerung in die Montageplatte
schieben. Mit der in Schritt 2 entfernten
Innensechskantschraube befestigen.
6.
Die vier unverlierbaren M5-Schrauben
lösen und die Abdeckung der
Streckensteuerung öffnen.
7.
Alle Kabel durch die Durchführungen
an der Unterseite führen. Siehe
Schaltbild bezüglich Anschlussdetails.
Schaltplan
Interne Anschlüsse entsprechend den Anschlusstabellen und den Zeichnungen für interne Platinen vornehmen.
Warnung:
Das Gerät nur von entsprechend geschultem und
erfahrenem Personal bedienen und warten lassen.
Der Einsatz von nicht ausgebildetem oder
unerfahrenem Personal beim Bedienen oder Warten
des Gerätes kann zu Verletzungen oder Tod und
zur Beschädigung des Gerätes führen.
Leiterrohr
Anschlussort
Systemeingang/
Ausgang
JP3/4
(4 Ein, 2 Aus)*
Auslöser (1-4)
JP2
Drehimpulsgeber
JP4
(1)
Hochlauf-Ausgang (1)/
Maschinenstopp-
JP17
Ausgänge
Ausgänge Applikator
JP5
(4)
AC-Eingang
JP16
PE (Erde)
Bei Bedarf Lüfter installieren
(optional)
*Bei Bedarf PG-Steckverbinder
aus dem Beipack installieren
2.
Montageschlitz
Innensechskantschraube lösen
Schraube aufbewahren
4.
Montageplatte an einer festen Stütze
(z. B. Wand, Pfeiler) montieren, um
externe Vibrationen zu verhindern.
Mithilfe der im Beipack gelieferten
Schrauben befestigen.
2.95 in.
(75 mm)
3.93 in.
(100 mm)
8.
Abdeckung wieder installieren.
Schalter drücken, um
Streckensteuergerät einzuschalten.
Warnung:
Das Gerät muss vorschriftsmäßig geerdet und gemäß Gesamtstromaufnahme abgesichert sein (siehe Typenschild). Nichtbefolgen der
Sicherheitsmaßnahmen kann zu schweren Verletzungen führen.
WICHTIG:
Drähte in Klemmenleisten befestigen:
10 mm abisolierte Länge verwenden
Draht in einer der beiden
Positionen in die
Zugfederklemme einführen
Installationsanleitung,
Beipacksatz
277894
1122386
(Qty: 1)
Fuse, 32V,
7.5 A,
(Qty: 2)
1123338
114876
(Qty: 3)
Fuse, 250V,
4 A,
(Qty: 2)
982594
1122831
M4 x 10 mm
(Qty: 4)
16-Positions,
JP2
983116
(Qty: 1)
M4 Lock Washer
(Qty: 4)
Maße
5.66 in.
(144 mm)
NORDSON CORPORATION S DULUTH, GA S USA S www.nordson.com
Ref
Drähte aus Klemmenleisten entfernen:
Mit einem kleinen
Schraubendreher in den
Schlitz mit der Freigabetaste
drücken und den Draht
herausziehen
7192706_01
1122832
1122833
7192563

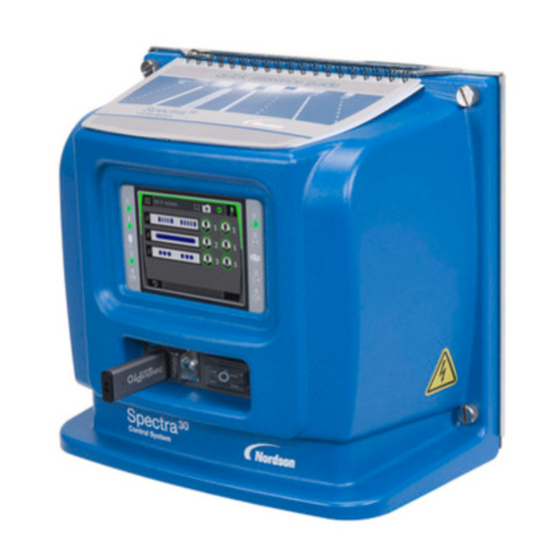

Spectra™ 30
14-Positions,
12-Positions,
Control System
JP3
JP4
(Qty: 1)
(Qty: 1)
Schnellreferenz
1122837
1122834
7192706
7-Positions,
8-Positions,
Spectra™ 30
JP17
JP5
Control System
(Qty: 1)
(Qty: 1)
Installationsanleitung
7192782
1123358
7192714
Spectra™ 30
2-Positions,
Control System
Spectra™ 30
JP16
ProductManual
Control System
(Qty: 1)
CD contains Product Manuals
Sicherheitshinweise
emanuals.nordson.com/
9.76 in. (248 mm)
PE/G
Drahtstärkenbereich:
Steckverbinder JP5 und JP17 mit 5 mm
Raster (Applikator und Hochlauf): 14 – 24 AWG
Steckverbinder JP2, JP3, JP4 und JP7 mit
3,5 mm Raster (Auslöser, Drehimpulsgeber und
System-Ein-/Ausgänge): 16 – 24 AWG
JP16 - AC Input Plug: 12 – 24 AWG
