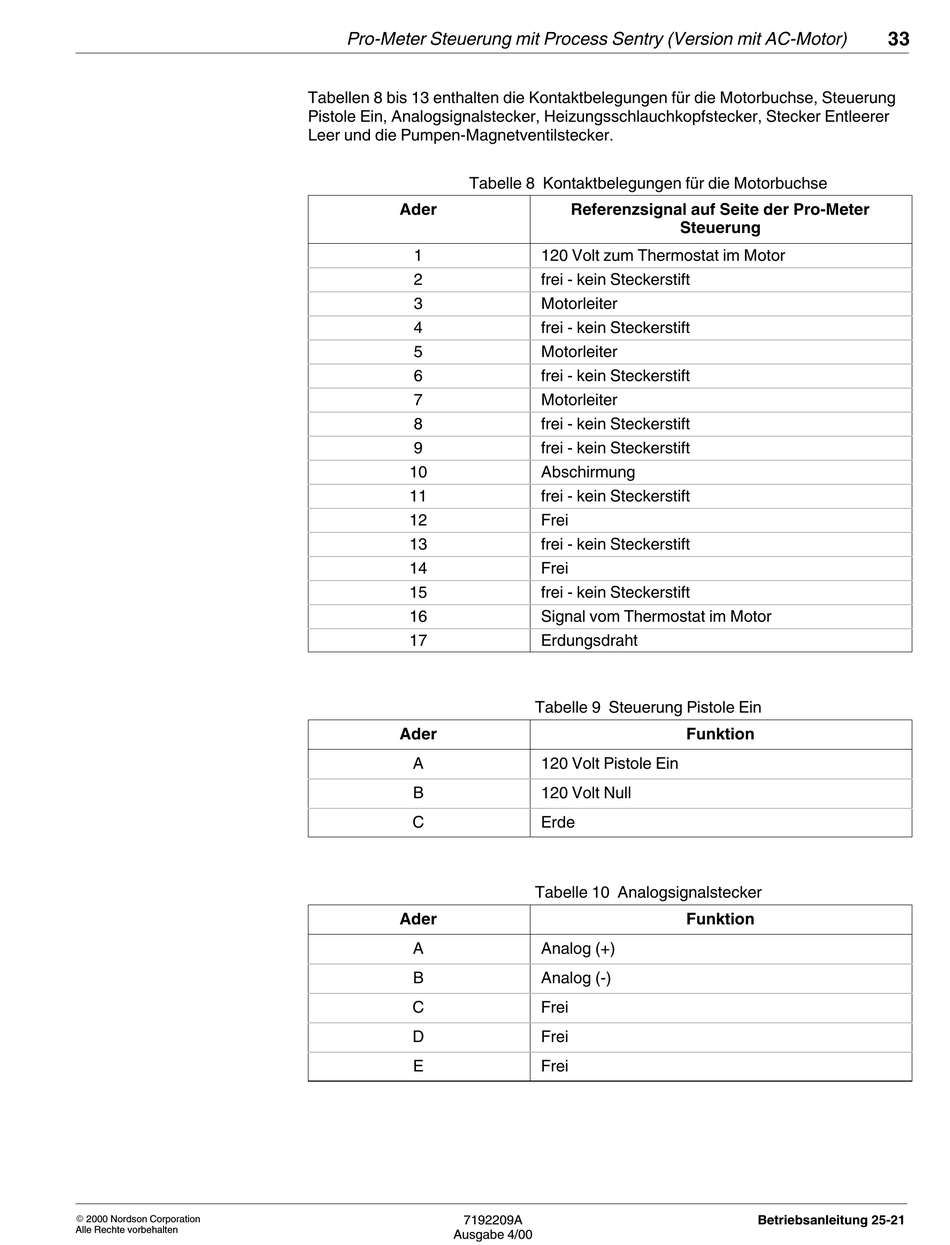

Pro-Meter Steuerung mit Process Sentry (Version mit AC-Motor)
Tabellen 8 bis 13 enthalten die Kontaktbelegungen für die Motorbuchse, Steuerung
Pistole Ein, Analogsignalstecker, Heizungsschlauchkopfstecker, Stecker Entleerer
Leer und die Pumpen-Magnetventilstecker.
Tabelle 8 Kontaktbelegungen für die Motorbuchse
Ader
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Ader
A
B
C
Ader
A
B
C
D
E
7192209A
Ausgabe 4/00
Referenzsignal auf Seite der Pro‐Meter
Steuerung
120 Volt zum Thermostat im Motor
frei - kein Steckerstift
Motorleiter
frei - kein Steckerstift
Motorleiter
frei - kein Steckerstift
Motorleiter
frei - kein Steckerstift
frei - kein Steckerstift
Abschirmung
frei - kein Steckerstift
Frei
frei - kein Steckerstift
Frei
frei - kein Steckerstift
Signal vom Thermostat im Motor
Erdungsdraht
Tabelle 9 Steuerung Pistole Ein
Funktion
120 Volt Pistole Ein
120 Volt Null
Erde
Tabelle 10 Analogsignalstecker
Funktion
Analog (+)
Analog (-)
Frei
Frei
Frei
