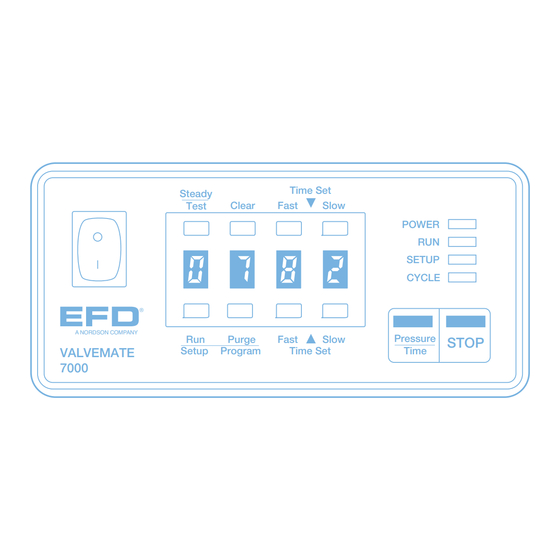

Ventilsteuergerät VALVEMATE
Bedienungsanleitung
A NORDSON COMPANY
VALVEMATE
7000
WICHTIG!
Bewahren Sie diese Anleitung gut
auf.
Übergeben Sie die Unterlagen an
Ihre Wartung oder
Werkzeugausgabe.
Nordson EFD-Bedienungsanleitungen
sind auch in elektronischer Form unter:
www.nordsonefd.com erhältlich.
Steady
Clear
Fast
Test
®
Run
Purge
Fast
Setup
Program
ValveMate 7000 Artikel-Nr.: 7020485
Time Set
Slow
POWER
RUN
SETUP
CYCLE
Pressure
Slow
Time Set
Time
7000
™
STOP
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Nordson ValveMate 7000
Inhaltszusammenfassung für Nordson ValveMate 7000
- Seite 1 Fast Slow STOP VALVEMATE Setup Program Time Set Time 7000 ValveMate 7000 Artikel-Nr.: 7020485 WICHTIG! Bewahren Sie diese Anleitung gut auf. Übergeben Sie die Unterlagen an Ihre Wartung oder Werkzeugausgabe. Nordson EFD-Bedienungsanleitungen sind auch in elektronischer Form unter: www.nordsonefd.com erhältlich.
- Seite 2 5 m - Filters/Reglers am Drucklufteingang ist somit Voraussetzung fü r die Garntieverpflichtung. Über die Eignung der Marktgängigkeit des Gerätes fü r einen bestimmten Zweck ü b ernimmt Nordson EFD-Garantie keine Garantie. Unter keinen Umständen wird Nordson EFD-Garantie eine Haftung fü r Folgeschäden oder zufällige Störungen ü...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Garantie ..............Innenseite Titel Einfü h rung ..................2 Spezifikationen ................3 Merkmale und Steuerungen ............4-5 Anzeige-Leuchten................ 6 Schematischer Aufbau ..............7 Einrichten des Steuergerätes ..........8-10 Aufbau des Ventils..............11 Ersatzteil-Liste................12 Fehlersuche ................13 In- und Output-Anschlü s se ............14-15 Anschließen mehrerer Steuergeräte ........16-17... -
Seite 4: Einfü H Rung
Einfü h rung Das Ventilsteuergerät VALVEMATE ™ 7000 ermöglicht die Programmierung der Dosierzeit und ist mit einer digitalen Zeit- / Druck-Anzeige und einem Mikroprozessor aus- gerü s tet. Es zeichnet sich durch seine kompakte Größe und seine universellen Montagemöglichkeiten aus. Weitere Merkmale sind: Wichtig: Die Dosiermenge wird... -
Seite 5: Spezifikationen
Clear Fast Slow Test 6.4 cm POWER 8.6 cm technischen Überarbeitung und (2.5") SETUP (3.4") CYCLE können ohne vorherige ® A NORDSON COMPANY Purge Fast Slow Pressure STOP Benachrichtigung geändert werden. VALVEMATE Setup Program Time Set Time 7000 14 cm (5.5") -
Seite 6: Merkmale Und Steuerungen
Merkmale und Steuerungen Time Set Steady Test Clear Fast Slow POWER SETUP CYCLE ® A NORDSON COMPANY Purge Fast Slow Pressure STOP VALVEMATE Setup Program Time Set Time 7000 5. TIME SET t 1. Digitale LED-Anzeige fü r Zeit und Druckluft Zählt die Zeitanzeige nach unten durch. - Seite 7 Air Output Fuse T 125mA 250V Input 100/120/ 220VAC 50/60Hz 10/9VA Foot Pedal Exhaust 1. Initiate + 5. Alarm + 5-24 VDC 5-24 VDC 2. Initiate - 6. Alarm - 250mA 3. Output + 5-24 VDC 7. Contact Closure 4. Output 250mA 8.
-
Seite 8: Anzeige-Leuchten
Anzeige-Leuchten In der rechten, oberen Ecke der Frontseite des Steuergerätes befinden sich vier Anzeigeleuchten. Diese zeigen den Arbeitsmodus an. - Zeigt an, dass auf dem VALVEMATE POWER ™ Strom anliegt. - Zeigt an, dass sich das VALVEMATE ™ im RUN-Modus (Betriebs-Modus) befindet und bereit ist, fü... -
Seite 9: Schematischer Aufbau
Luft-T-Stück (#1116) Flexibler Luftschlauch (#2310S) Hinweis: Verwenden Sie nur saubere, gefilterte und trockene Luft Schwarze Schnellkupplung Materialschlauch unter Druck stehender Vorratsbehälter mit Druckluftregler Druckablass- ventil Ventilsteuergerät EFD-Dosierventil VALVEMATE 7000 (752V-UHSS ™ abgebildet) Material Dauerluft Gepulste Luft 7 / Schematischer Aufbau... -
Seite 10: Einrichten Des Steuergerätes
Einrichten des Steuergerätes ¿ Montage Im Lieferumfang des 7000 ist ein Universal- Haltebügel enthalten. Diesen befestigen Sie an den vier 10-32" Montagebohrungen an den Seiten des Gehäuses. Der Bügel kann ober- oder unterhalb ¿ des Gehäuses befestigt werden und ermöglicht ein Drehen des Steuergeräts aus der Horizontalen heraus um 30˚... - Seite 11 ƒ √ Fuse T 125mA 250V Air Output Input 100/120/220VAC 50/60Hz 10/9VA Foot Pedal Exhaust ¬ 1. Initiate + 5. Alarm + 5-24 VDC 5-24 VDC 2. Initiate - 6. Alarm - 250mA 3. Output + 5-24 VDC 7. Contact Closure 4.
- Seite 12 Time Set Steady Test Clear Fast Slow ≈ POWER SETUP CYCLE ® A NORDSON COMPANY Pressure Purge Fast Slow STOP VALVEMATE Setup Program Time Set Time 7000 ∆ « ≈ ig in psi. Schalten Sie den Netzschalter ein. ∆ Wenn Sie die Anzeige in bar möchten, stellen...
-
Seite 13: Aufbau Des Ventils
Aufbau des Ventils Alle EFD-Dosierventile werden mit einer Wenn Sie das Handbuch Ihres Ventils gelesen, ausfü h rlichen Bedienungsanleitung das Ventil an den Materialtank angeschlossen angeliefert. Wenn Sie diese noch nicht und diesen ordnungsgemäß unter Druck geset- durchgelesen haben, tun Sie es jetzt. Dort zt haben, können Sie mit den folgenden wird erklärt, wie das Ventil funktioniert, wie Schritten zur Installation des Ventils beginnen:... -
Seite 14: Ersatzteil-Liste
Ersatzteil-Liste 1. 7020741 Baugruppe Display 12. 7016689 Netzkabel* 2. 7020763 Baugruppe Netzeingang 13. 7016751 Schlauch, 1/4" AD x 0,160 ID 3. 7020767 Sicherungskassette 14. 7016831 Schlauchfitting, 1/8 NPT x 1/4 4. 7020768 Drucklufteingangsschlauch 15. 7016832 Schlauchfitting, 1/8 NPT x 1/4, Messing 5. -
Seite 15: Fehlersuche
Sekunden liegt Timer funktioniert nicht. Wenn es nicht möglich ist, den Fehler selbst zu beheben, oder wenn Sie weiterge- hende Hilfe benötigen, rufen Sie uns bitte an: Nordson EFD Deutschland GmbH: +49 (0) 72 31/92 09 - 0 13 / Fehlersuche... -
Seite 16: In- Und Output-Anschlü S Se
In- und Output-Anschlü s se 1. Start mit Spannung Das Steuergerät VALVEMATE ™ 7000 kann ü b er ein Signal zwischen 5 und 24 VDC gestartet werden. Das Signal kann kurz (aber nicht weniger als 0,001 Sekunden) oder anhaltend sein. Ein neuer Zyklus beginnt, wenn die Stromzufuhr unterbrochen und dann wieder hergestellt wird. - Seite 17 1. Spannungsaufnahme-Schaltung Stromquelle: 5 - 24 VDC Stromverbrauch: 2,2mA bei 5 VDC 15,0 mA bei 24 VDC Programmierbares Display Mikro- Opto- prozessor koppler 2. Rückmeldeschaltung "Ende des Zyklus" Stromquelle: 5 - 24 VDC Max. Belastung: 250mA Sicherung Opto- koppler Abgebildet sind eine Lampe und ein Relais Nichtflüchtiger als Beispiele für die...
-
Seite 18: Anschließen Mehrerer Steuergeräte
Anschließen mehrerer Steuergeräte Folgen Sie diesen Anweisungen und Diagrammen, wenn die Funktionen 'Start ü b er Spannung' oder die Rü c kmeldung "Ende des Zyklus" in einer Installation mit mehreren Steuergeräten 7000 genutzt werden. 1. Start-Schaltung mit Spannung Um einen Dosierzyklus fü r mehrere Steuergeräte 7000 gleichzeitig zu starten, bauen Sie die Schaltung fü... - Seite 19 2. Rü c kmeldung "Ende des Zyklus" Diese Schaltung stellt sicher, dass das Rü c kmeldesig- nal "Ende des Zyklus" vom letzten Steuergerät kommt, damit der Dosierzyklus auch wirklich abgeschlossen ist. Schließen Sie, wie nebenstehend gezeigt, seriell an. Hinweis: Durch jedes zusätzlich angeschlossene Steuergerät ist die Schaltung einem Spannungsabfall von 2,0 VDC unterworfen.
- Seite 20 Tel. +44 (0) 1582 666334 Fax +44 (0) 1582 664227 europe@nordsonefd.com www.nordsonefd.com Das Wellendesign ist ein Warenzeichen der Nordson Corporation. ©2010 Nordson Corporation 7000-MAN-02 7020492 v042910 Dieses Gerät ist standardisiert durch die Europäische Union nach WEEE-Richtlinie (2002/96/EG). Unter www.nordsonefd.com finden Sie Informationen über...
