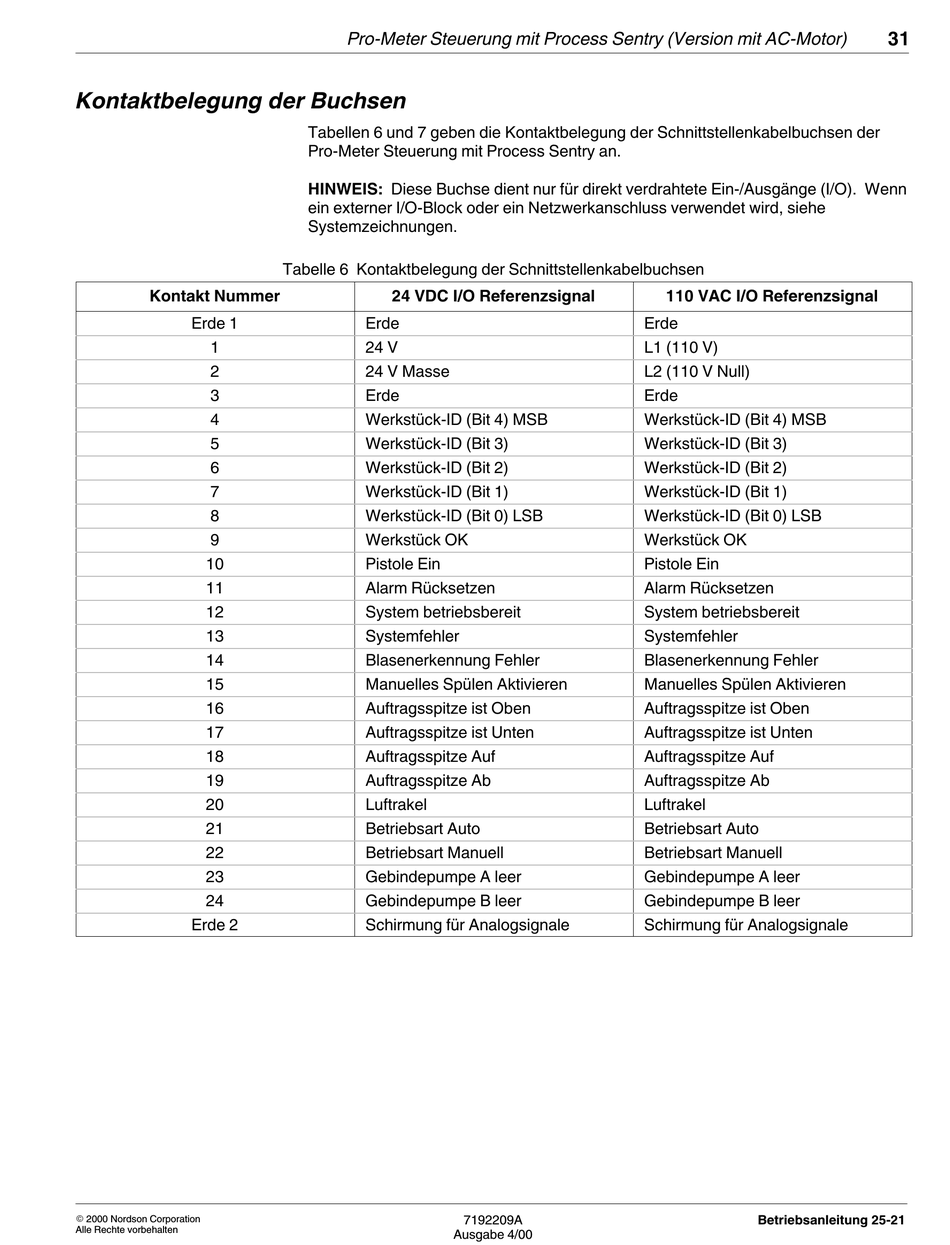

Kontaktbelegung der Buchsen
Kontakt Nummer
Erde 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Erde 2
E 2000 Nordson Corporation
Alle Rechte vorbehalten
Pro-Meter Steuerung mit Process Sentry (Version mit AC-Motor)
Tabellen 6 und 7 geben die Kontaktbelegung der Schnittstellenkabelbuchsen der
Pro‐Meter Steuerung mit Process Sentry an.
HINWEIS: Diese Buchse dient nur für direkt verdrahtete Ein-/Ausgänge (I/O). Wenn
ein externer I/O-Block oder ein Netzwerkanschluss verwendet wird, siehe
Systemzeichnungen.
Tabelle 6 Kontaktbelegung der Schnittstellenkabelbuchsen
24 VDC I/O Referenzsignal
Erde
24 V
24 V Masse
Erde
Werkstück-ID (Bit 4) MSB
Werkstück-ID (Bit 3)
Werkstück-ID (Bit 2)
Werkstück-ID (Bit 1)
Werkstück-ID (Bit 0) LSB
Werkstück OK
Pistole Ein
Alarm Rücksetzen
System betriebsbereit
Systemfehler
Blasenerkennung Fehler
Manuelles Spülen Aktivieren
Auftragsspitze ist Oben
Auftragsspitze ist Unten
Auftragsspitze Auf
Auftragsspitze Ab
Luftrakel
Betriebsart Auto
Betriebsart Manuell
Gebindepumpe A leer
Gebindepumpe B leer
Schirmung für Analogsignale
Ausgabe 4/00
7192209A
110 VAC I/O Referenzsignal
Erde
L1 (110 V)
L2 (110 V Null)
Erde
Werkstück-ID (Bit 4) MSB
Werkstück-ID (Bit 3)
Werkstück-ID (Bit 2)
Werkstück-ID (Bit 1)
Werkstück-ID (Bit 0) LSB
Werkstück OK
Pistole Ein
Alarm Rücksetzen
System betriebsbereit
Systemfehler
Blasenerkennung Fehler
Manuelles Spülen Aktivieren
Auftragsspitze ist Oben
Auftragsspitze ist Unten
Auftragsspitze Auf
Auftragsspitze Ab
Luftrakel
Betriebsart Auto
Betriebsart Manuell
Gebindepumpe A leer
Gebindepumpe B leer
Schirmung für Analogsignale
