E 2000 Nordson Corporation
Alle Rechte vorbehalten

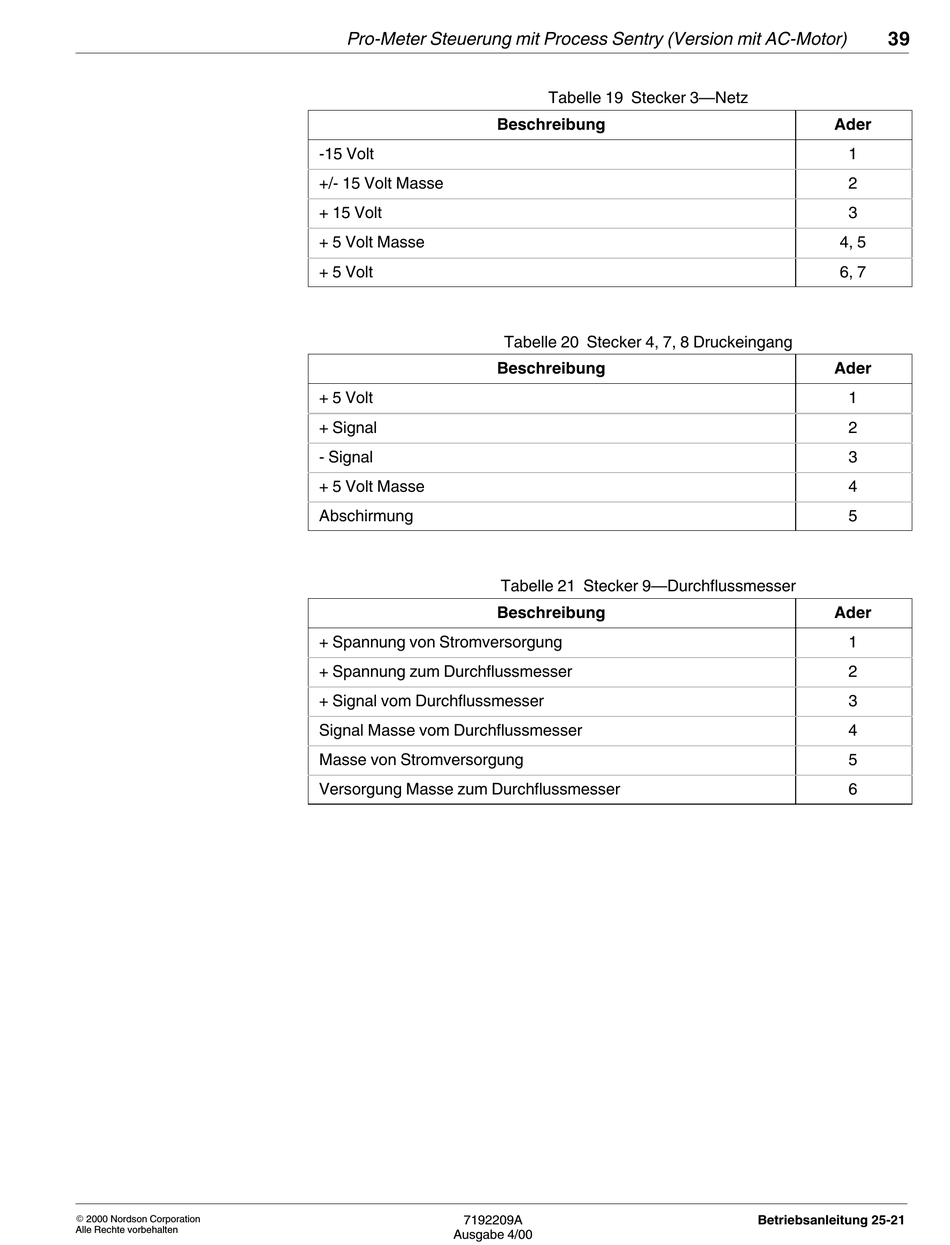

Pro-Meter Steuerung mit Process Sentry (Version mit AC-Motor)
Beschreibung
-15 Volt
+/- 15 Volt Masse
+ 15 Volt
+ 5 Volt Masse
+ 5 Volt
Beschreibung
+ 5 Volt
+ Signal
- Signal
+ 5 Volt Masse
Abschirmung
Beschreibung
+ Spannung von Stromversorgung
+ Spannung zum Durchflussmesser
+ Signal vom Durchflussmesser
Signal Masse vom Durchflussmesser
Masse von Stromversorgung
Versorgung Masse zum Durchflussmesser
7192209A
Ausgabe 4/00
Tabelle 19 Stecker 3—Netz
Tabelle 20 Stecker 4, 7, 8 Druckeingang
Tabelle 21 Stecker 9—Durchflussmesser
39
Ader
1
2
3
4, 5
6, 7
Ader
1
2
3
4
5
Ader
1
2
3
4
5
6
Betriebsanleitung 25‐21
