Pro-Meter Steuerung mit Process Sentry (Version mit AC-Motor)
Betriebsanleitung 25‐21

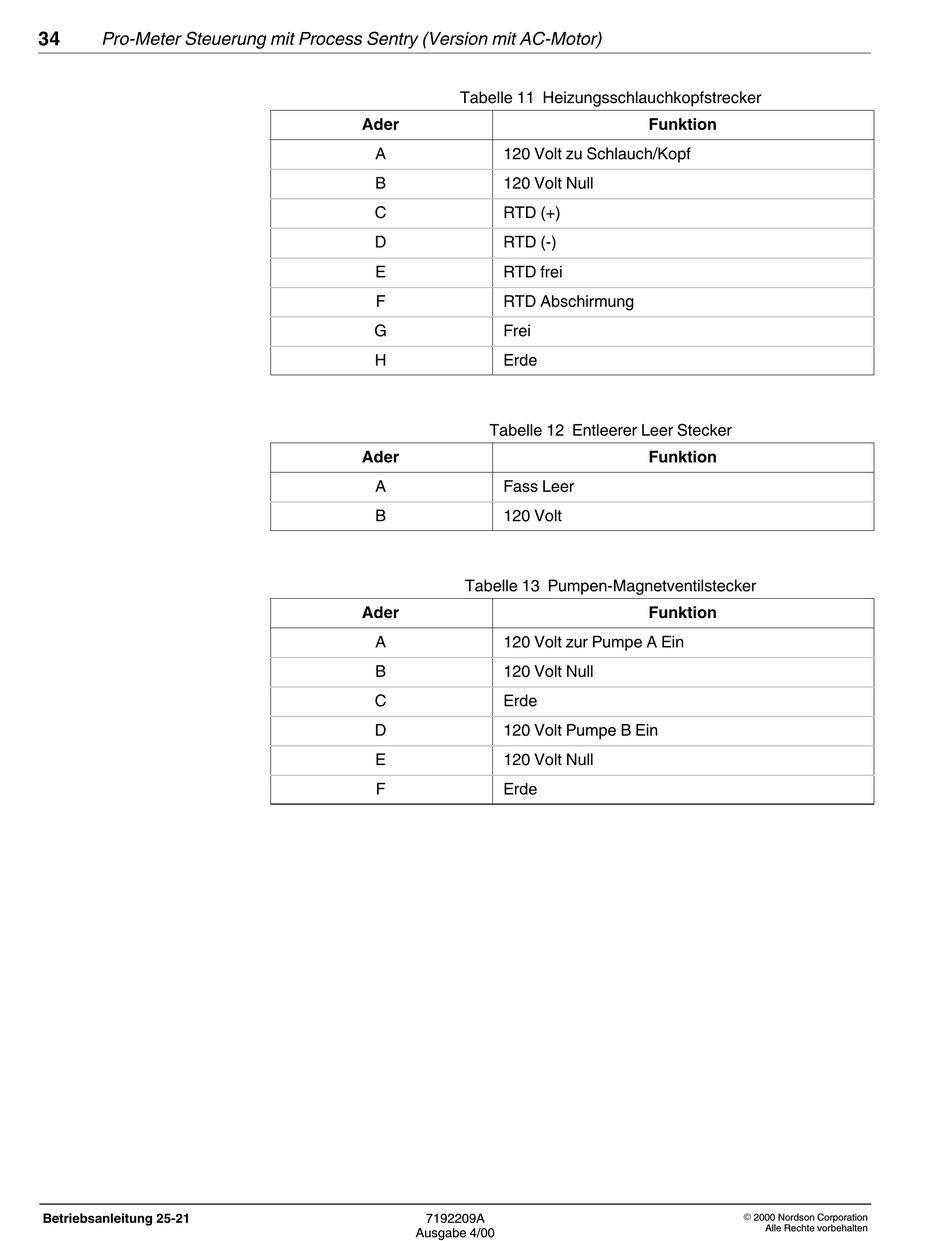

Tabelle 11 Heizungsschlauchkopfstrecker
Ader
A
120 Volt zu Schlauch/Kopf
B
120 Volt Null
C
RTD (+)
D
RTD (-)
E
RTD frei
F
RTD Abschirmung
G
Frei
H
Erde
Tabelle 12 Entleerer Leer Stecker
Ader
A
Fass Leer
B
120 Volt
Tabelle 13 Pumpen-Magnetventilstecker
Ader
A
120 Volt zur Pumpe A Ein
B
120 Volt Null
C
Erde
D
120 Volt Pumpe B Ein
E
120 Volt Null
F
Erde
7192209A
Ausgabe 4/00
