Ölversorgungsleitung Installieren; Ölleitung Anschließen; Gerät Hydraulisch Anschließen - Vaillant icoVIT exclusiv VKO 156/3-7 Installationsanleitung

Höhendif- Maximale Länge der Ölleitung mit einem
ferenz zwi- Innendurchmesser von 4 mm
m
schen Ölan-
saugung
und Bren-
ner (H)
m
VKO 156/3-7
0 30
1 30
2 30
3 30
Die maximale Ölleitunglänge darf nicht überschritten werden,
da sonst Luft in das Öl an den notwendigen Verbindungsstel-
len diffundiert.
Wenn eine längere Ölleitung als die maximal angegebene
Ölleitungslänge zur Ölversorgung benötigt wird, empfiehlt
Vaillant einen Tagesbehälter mit zusätzlicher Pumpe.
Der Ölfilter muss eine Ölfiltergröße von 5 bis 20 μm besitzen.
7.3.2 Ölversorgungsleitung installieren

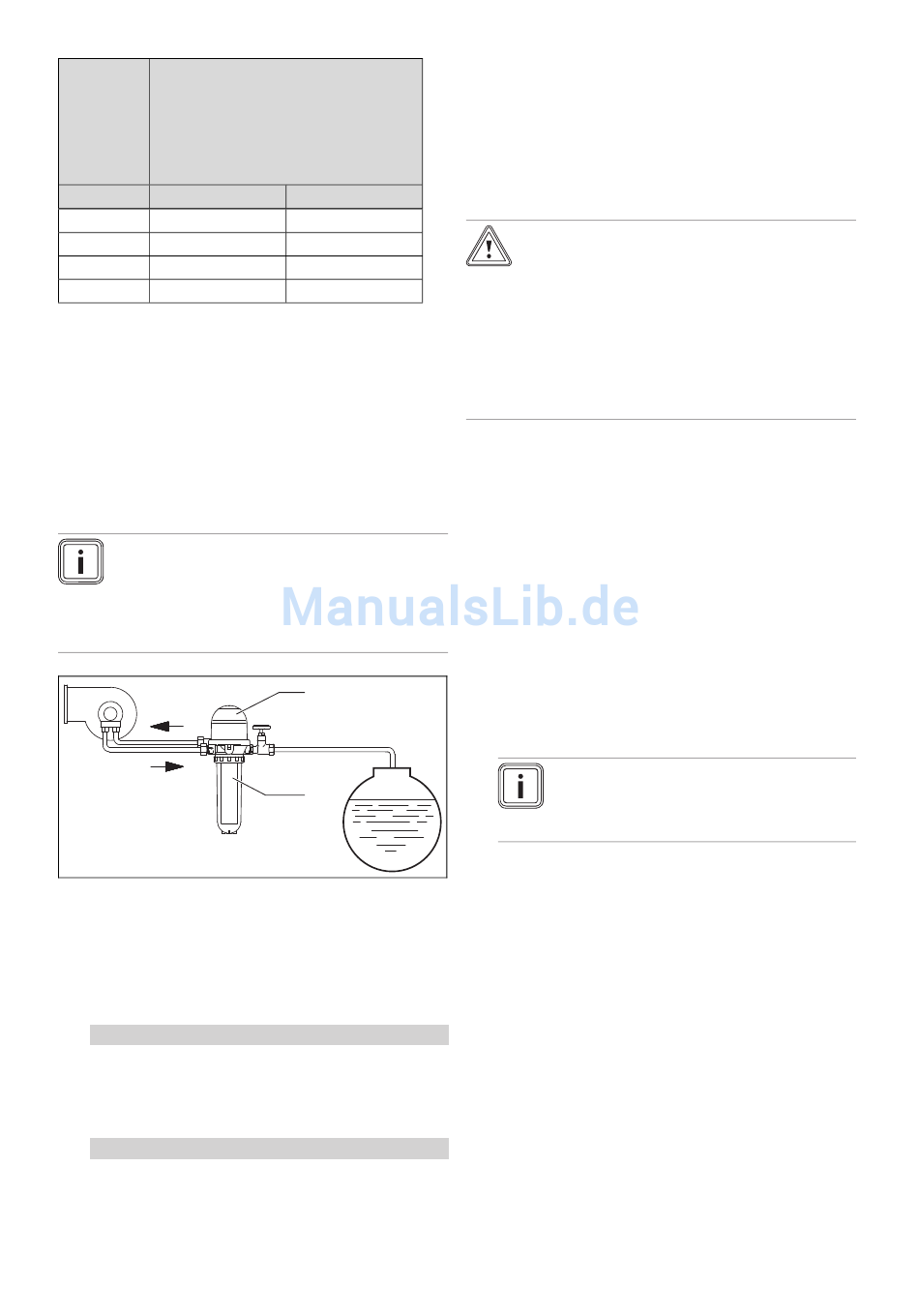

Heizölentlüfter mit integriertem Feinfilter einbauen
Hinweis
Um Brennerstörungen durch Luftblasen oder
Schwebstoffe zu vermeiden, bauen Sie einen au-
tomatischen Heizölentlüfter mit integriertem Fein-
filter aus dem Vaillant Zubehörprogramm mit 5 bis
20 μm Feinheit ein.
1. Installieren Sie den Heizölentlüfter (1) gemäß der
Installationsanleitung.
2. Schließen Sie die Ölschläuche des Brenners am Heiz-
ölentlüfter an.
Maximale Länge der Ölleitung bestimmen
Alternative 1 / 2
3.
Bedingungen: Der Öltank liegt höher als der Brenner.
▶
Bauen Sie ein Antiheberventil ein.
▶
Beachten Sie die maximale Länge der Ölleitung,
gemäß den Tabellenwerten (→ Seite 24).
3. Alternative 2 / 2
Bedingungen: Der Öltank liegt tiefer als der Brenner.
▶ Beachten Sie die maximale Länge der Ölleitung,
gemäß den Tabellenwerten.
0020115588_02 icoVIT exclusiv Installationsanleitung
Zweistrangsystem auf ein Einstrangsystem um-
stellen
4.
5.
VKO 256/3-7
7.3.3
30
30
30
18
1.
2.
3.
4.
5.
1
2
6.
7.
8.
7.3.4
Heizungsvorlauf am Heizgerät anschließen
1.
Heizungsrücklauf am Heizgerät anschließen
2.
Montage und Installation 7
Setzen Sie die Rücklaufleitung zum Öltank außer Funk-
tion.
Installieren Sie den automatischen Heizölentlüfter mit
Feinfilter.
Ölleitung anschließen
Vorsicht!
Sachschaden durch verunreignigtes Öl
Fremdstoffe im Heizöl wie z. B. Wasser,
Schmutz und gegebenenfalls Additive kön-
nen zu Schäden am Brenner führen.
▶ Spülen Sie die Ölleitungen vor dem An-
schluss des Brenner durch.
▶ Lassen Sie gegebenenfalls den Öltank
reinigen oder erneuern.
Klappen Sie den Schaltkasten nach vorne und nehmen
Sie den Verkleidungsdeckel ab. (→ Seite 23)
Führen Sie die Ölleitung so weit an den Öl-Brennwert-
kessel heran, dass die flexiblen Öl-Anschlussschläu-
che zugentlastet angeschlossen werden können und
zusätzlich Schlauchlänge für den Ausbau des Brenners
zur Verfügung stehen.
Ziehen Sie die Ölschläuche nur bis zur Markierung
(Aufkleber) aus der Rückwand des Geräts heraus.
Verlegen Sie die Öl-Anschlussschläuche so, dass der
Brenner in der Wartungsposition und in der Ablageposi-
tion abgelegt werden kann.
Montieren Sie einen automatischen Heizölentlüfter mit
Ölfilter zwischen den flexiblen Öl-Anschlussschläuchen
und der Ölleitung, idealerweise an der Kesselrückwand.
– Maschenweite Ölfilter: 5 ... 20 µm
Hinweis
Lassen Sie am automatischen Heizölent-
lüfter mit Ölfilter genügend Raum für spätere
Wechsel des Ölfilters.
Führen Sie die Öl-Anschlussschläuche hinten aus dem
Öl-Brennwertkessel heraus.
Schließen Sie die Ölschläuche und die Ölleitung an den
automatischen Heizölentlüfter an.
Prüfen Sie die Dichtigkeit der Ölleitungen und des auto-
matischen Heizölentlüfters.
Gerät hydraulisch anschließen
Schließen Sie den Heizungsvorlauf am Heizungsvor-
lauf-Anschluss des Geräts an (oberer Heizwasseran-
schluss).
Schließen Sie den Heizungsrücklauf am Heizungsrück-
lauf-Anschluss des Geräts an (unterer Heizwasseran-
schluss).
25
