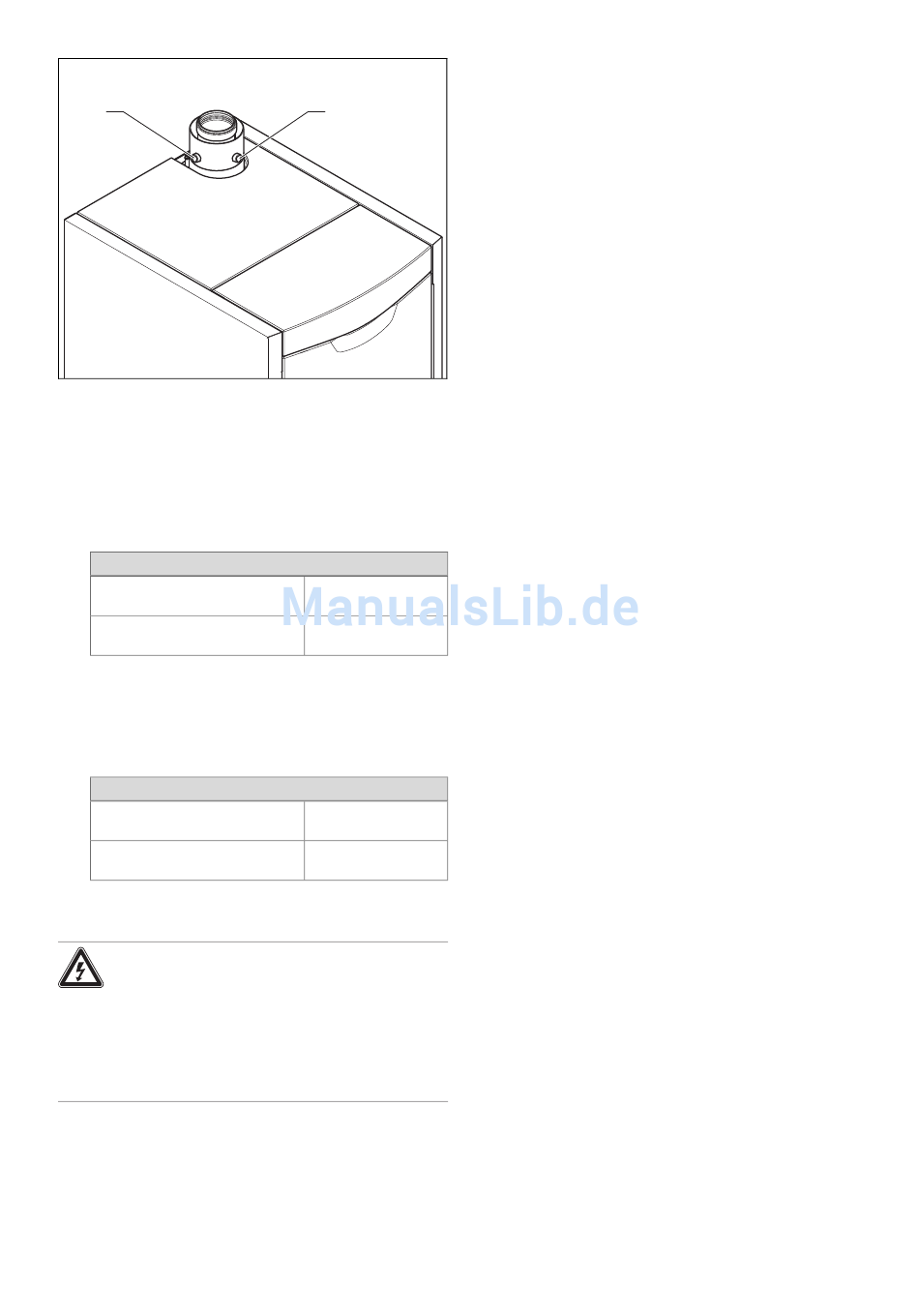

2. Schrauben Sie die Verschlusskappe von dem Prüfstut-
zen Abgas (1) ab.
3. Entfernen Sie die Verschlusskappe von der Prüföffnung
Verbrennungsluft (2).
4. Warten Sie mindestens 3 Minuten, bis das Gerät Be-
triebstemperatur erreicht hat.
5. Prüfen Sie den CO -Gehalt und stellen Sie ggf. die Luft-
2
menge ein. (→ Seite 37)
CO -Gehalt
2
Bedingungen:
Außentemperatur < 0 °C
Bedingungen:
Außentemperatur > 0 °C
6. Prüfen Sie die Minimallast (Prüfprogramm P.2).
(→ Seite 63)
7. Warten Sie mindestens 3 Minuten, bis das Gerät Be-
triebstemperatur erreicht hat.
8. Prüfen Sie den CO -Gehalt und stellen Sie ggf. die Luft-
2
menge ein. (→ Seite 37)
CO -Gehalt
2
Bedingungen:
Außentemperatur < 0 °C
Bedingungen:
Außentemperatur > 0 °C
9. Beenden Sie die Prüfprogramme indem Sie die Tasten i
und + gleichzeitig drücken.
Gefahr!
Vergiftungsgefahr
Austretendes Abgas kann zu Vergiftungen
führen.
▶ Achten Sie darauf, dass die Verschluss-
kappe fest auf dem Prüfstutzen befestigt
ist.
10. Schrauben Sie die Verschlusskappe auf den Prüfstut-
zen Abgas (1).
11. Stecken Sie die Verschlusskappe auf die Prüföffnung
Verbrennungsluft (2).
0020115588_02 icoVIT exclusiv Installationsanleitung
11.4
Nutzen Sie die folgende Checkliste als Kopiervorlage, um
die Wartung zu dokumentieren.
1
Führen Sie die folgenden Arbeitsschritte durch.
☐
☐
12,5 ± 0,3 Vol.-%
13,0 ± 0,3 Vol.-%
☐
12,5 ± 0,3 Vol.-%
☐
13,0 ± 0,3 Vol.-%
☐
☐

Wartungs-Checkliste

Kontrolle der Abgaswerte
☐ Rußtest durchführen
☐ Abgastemperatur messen
☐ CO -Gehalt (Kohlendioxid) messen
2
☐ CO-Gehalt (Kohlenmonoxid) messen
☐ Brenner nach Gebläsenachlauf außer Betrieb neh-
men
☐ Brenner ausbauen und in Ablageposition bringen
Reinigung am Kessel bei geringer Verschmutzung
☐ Flansch demontieren, Dichtungen/Isolierstein prüfen,
gegebenenfalls erneuern
☐ Flammrohr prüfen, gegebenenfalls reinigen
☐ Prallschale aus dem Brennraum entfernen und reini-
gen
☐ Brennraum und Rohrschlangen reinigen
☐ Kondensatablauf in der Brennkammer mit der Bürste
reinigen
☐ Abgassammler demontieren und reinigen, Dich-
tungen des Abgassammlers erneuern
☐ Öl-Neutralisationseinrichtung: pH-Wert überprüfen,
Granulat spülen (pH-Wert kleiner als 6,5: Granulat
nachfüllen, Aktivkohle erneuern)
☐ Falls vorhanden: Kondensathebepumpe spü-
len/reinigen
☐ Abgassammler montieren und mit ca. 1,0 l Wasser
befüllen
☐ Prallschale in Position bringen und Brennerflansch
montieren
Reinigung von Brennraum und Rohrschlangen bei star-
ker Verschmutzung
☐ Reinigungswagen (Art.-Nr. 0020017065) anschließen
und Kessel spülen
Brenner in Wartungsposition bringen
☐ Elektroden und Mischeinrichtung reinigen, Elektro-
den gegebenenfalls erneuern
☐ Öldüse erneuern, Abstand Öl- Luftdüse einstellen
☐ Heizölfiltereinsatz austauschen
Brenner einbauen
☐ Brennerflanschschrauben auf festen Sitz prüfen
☐ Ölpumpenfilter reinigen, gegebenenfalls austauschen
(nur nach Brennerstörungen notwendig)
☐ Ölpumpenkupplung überprüfen, gegebenenfalls er-
neuern
☐ Ölleitungen und Verschraubungen auf Dichtheit prü-
fen
☐ Elektrische Verbindungen auf festen Sitz prüfen
Brenner in Betrieb nehmen
☐ Messwerte überprüfen, gegebenenfalls Brenner neu
einstellen
☐ Abgastemperatur messen
☐ Gebläsedruck messen
