Bedingung: Das Volumen des eingebauten Ausdehnungsgefäßes reicht
nicht aus
Installieren Sie ein zusätzliches Ausdehnungsgefäß im
Heizungsrücklauf möglichst nah am Produkt.
Bedingung: Externes Ausdehnungsgefäß eingebaut und Warmstart aktiv
Bauen Sie in den Produktauslauf (Vorlauf Heizung) ein
Rückschlagventil ein oder nehmen Sie das interne Aus-
dehnungsgefäß außer Betrieb, um eine vermehrte Akti-
vierung der Warmstartfunktion durch Rückströmung zu
verhindern.
4.
Montieren Sie einen Ablauftrichter mit Siphon für den
Kondensatablauf und das Abblaserohr des Sicherheits-
ventils. Verlegen Sie Ablaufleitung so kurz wie möglich
und mit Gefälle vom Ablauftrichter weg.
5.
Isolieren Sie freiliegende, den Umwelteinflüssen aus-
gesetzte Rohre zum Frostschutz mit geeignetem Iso-
liermaterial.

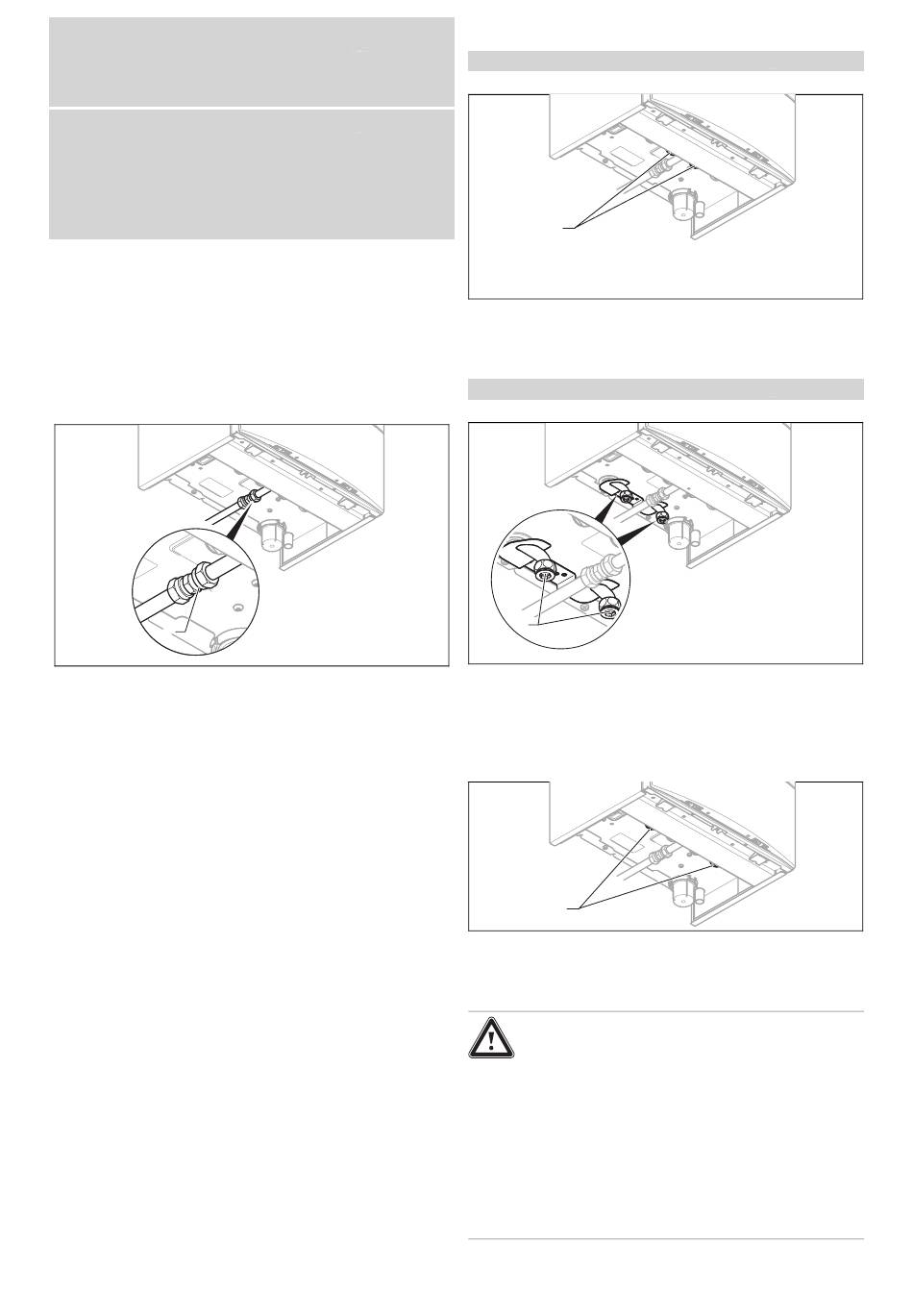

5.2

Gasanschluss installieren

1
1.
Montieren Sie die Gasleitung nach den anerkannten
Regeln der Technik.
2.
Achten Sie dabei besonders auf eine ausreichende
Dimensionierung der Gasrohre, da es sonst zu Stör-
abschaltungen des Gerätes kommen könnte.
3.
Schließen Sie das Produkt nach den anerkannten Re-
geln der Technik an die Gasleitung an. Verwenden
Sie hierfür die mitgelieferte Quetschverschraubung (1)
sowie einen zugelassenen Gasabsperrhahn.
4.
Beseitigen Sie Rückstände aus der Gasleitung, indem
Sie die Gasleitung vorab durchblasen.
5.
Entlüften Sie die Gasleitung vor Inbetriebnahme.
5.3
Gasleitung auf Dichtheit prüfen
Prüfen Sie die gesamte Gasleitung fachgerecht auf
Dichtheit.
12
5.4

Kalt- und Warmwasseranschluss installieren

Gültigkeit: Produkt mit integrierter Warmwasserbereitung
1
Stellen Sie die Wasseranschlüsse (1) normgerecht her.
5.5
Speicheranschlüsse installieren
Gültigkeit: Produkt nur mit Heizbetrieb
1
Verbinden Sie die Speicheranschlüsse (1) mit dem
Warmwasserspeicher.
5.6
Heizungsvorlauf und Heizungsrücklauf
anschließen
1
Stellen Sie die Heizungsanschlüsse (1) normgerecht her.
5.7
Kondensatablaufleitung anschließen
Gefahr!
Lebensgefahr durch Austritt von
Abgasen!
Die Kondensatablaufleitung des Siphons darf
nicht dicht mit einer Abwasserleitung verbun-
den sein, da sonst der interne Kondensat-
siphon leergesaugt werden kann und Abgas
austreten kann.
Verbinden Sie die Kondensatablaufleitung
nicht dicht mit der Abwasserleitung.
Installations- und Wartungsanleitung 0020245022_03
