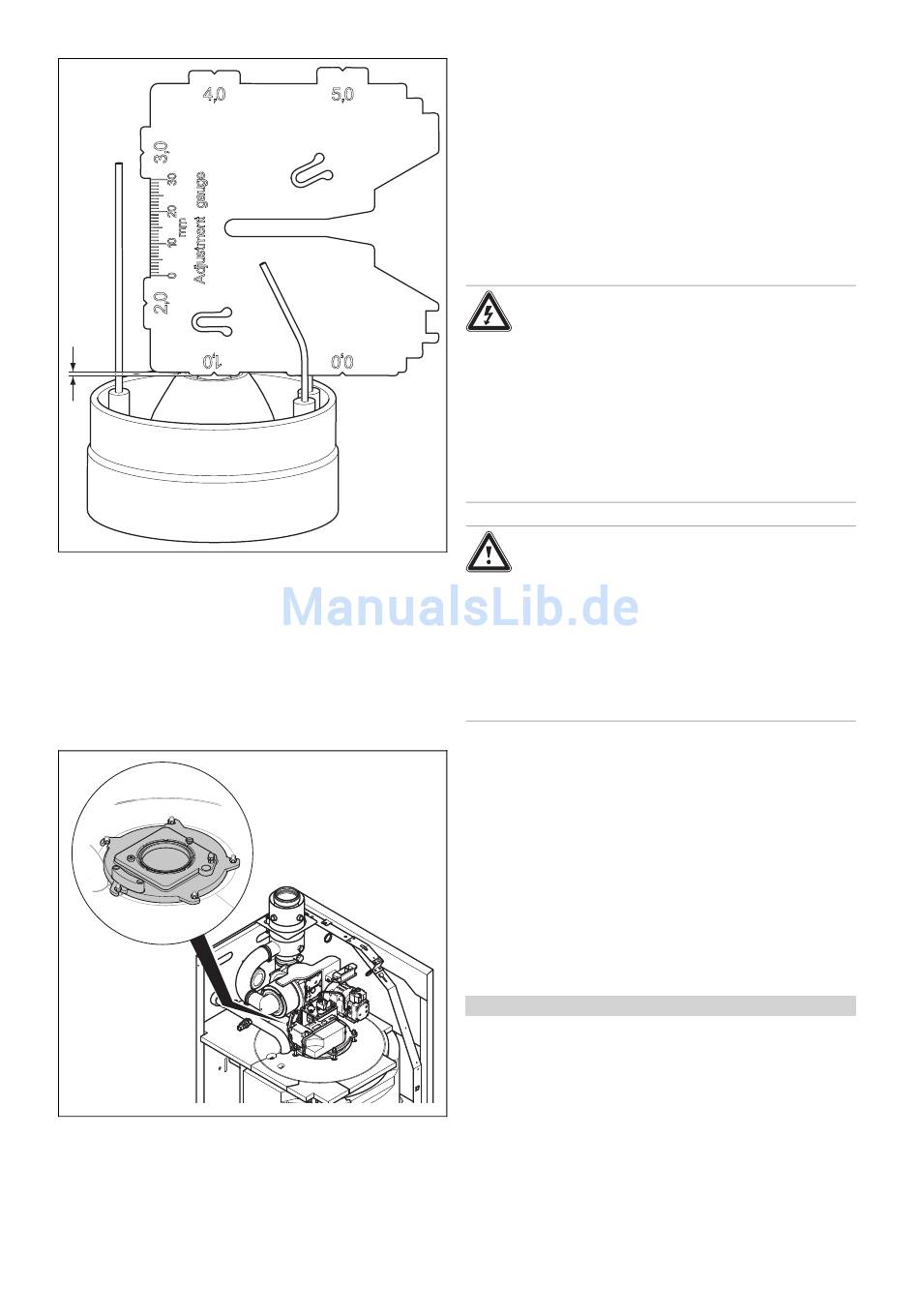

Abstand Öldüse - Luftdüse einstellen
10. Prüfen Sie den Abstand der Öldüse zur Luftdüse mit-
hilfe der Einstelllehre. Entnehmen Sie den Abstand der
entsprechenden Tabelle (werksseitige Einstellungen)
(→ Seite 36).
11. Fixieren Sie die Mischeinrichtung mit der Fixier-
schraube.

11.2.5 Brenner einbauen

1. Fetten Sie den O-Ring ein.
2. Heben Sie den Brenner aus der Wartungsposition.
3. Drehen Sie den Brenner, so dass das Gebläse wieder
hinten ist und die Elektroden nach unten zeigen.
4. Tauschen Sie die Brennerdichtung.
0020115588_02 icoVIT exclusiv Installationsanleitung
5. Setzen Sie den Brenner auf den Flansch und drehen
Sie ihn leicht gegen den Uhrzeigersinn.
6. Fixieren Sie die Serviceschraube.
7. Befestigen Sie den Zuluftschlauch am Brenner mit einer
Schlauchschelle.
8. Schließen Sie die Verbindungsstecker von der Elektro-
nik zum Brenner am Winkel der Zusatzelektronik an.
11.3

Inbetriebnahme nach Wartung

11.3.1 Probebetrieb nach der Wartung
durchführen
Gefahr!
Stromschlaggefahr durch freiliegende
Bauteile
Freiliegende Bauteile am Brenner können bei
Verwendung von ungeeignetem Werkzeug
zu Stromschlägen führen.
▶ Arbeiten Sie am Brenner nur bei
geschlossenem Schaltkasten.
▶ Verwenden Sie nur das vorgesehene
Werkzeug.
Gefahr!
Vergiftungsgefahr durch unvollständiges
Luft-/Abgassystem
Ein nicht vollständig montiertes Luft-/Abgas-
system kann zur Vergiftung führen.
▶ Betreiben Sie das Gerät zur Inbetrieb-
nahme, zu Prüfzwecken und Dauerbetrieb
nur mit vollständig montiertem und ge-
schlossenem Luft-/Abgassystem.
1. Überprüfen Sie alle SteuerÂ-, Regel- und Über-
wachungseinrichtungen auf einwandfreie Funktion.
2. Schalten Sie das Gerät ein.
3. Prüfen Sie Gerät, Kondensatführung und Abgasführung
auf Dichtigkeit.
4. Prüfen Sie, ob der Siphon ausreichend mit Wasser ge-
füllt ist.
5. Kontrollieren Sie die Funktion der Heizung, indem Sie
die Schornsteinfegerfunktion starten.
◁ Die Heizungspumpe muss anlaufen und der Bren-
ner starten, sobald die Schornsteinfegerfunktion ak-
tiv ist.
Gilt für: Gerät mit Warmwasserspeicher
▶
Kontrollieren Sie die Funktion der Warmwasserberei-
tung, indem Sie eine Wärmeanforderung herbeiführen.
6. Protokollieren Sie jede durchgeführte Wartung in der
Wartungs-Checkliste.
Wartung 11
53
