Vaillant icoVIT exclusiv VKO 156/3-7 Installationsanleitung Seite 10

3 Geräteübersicht

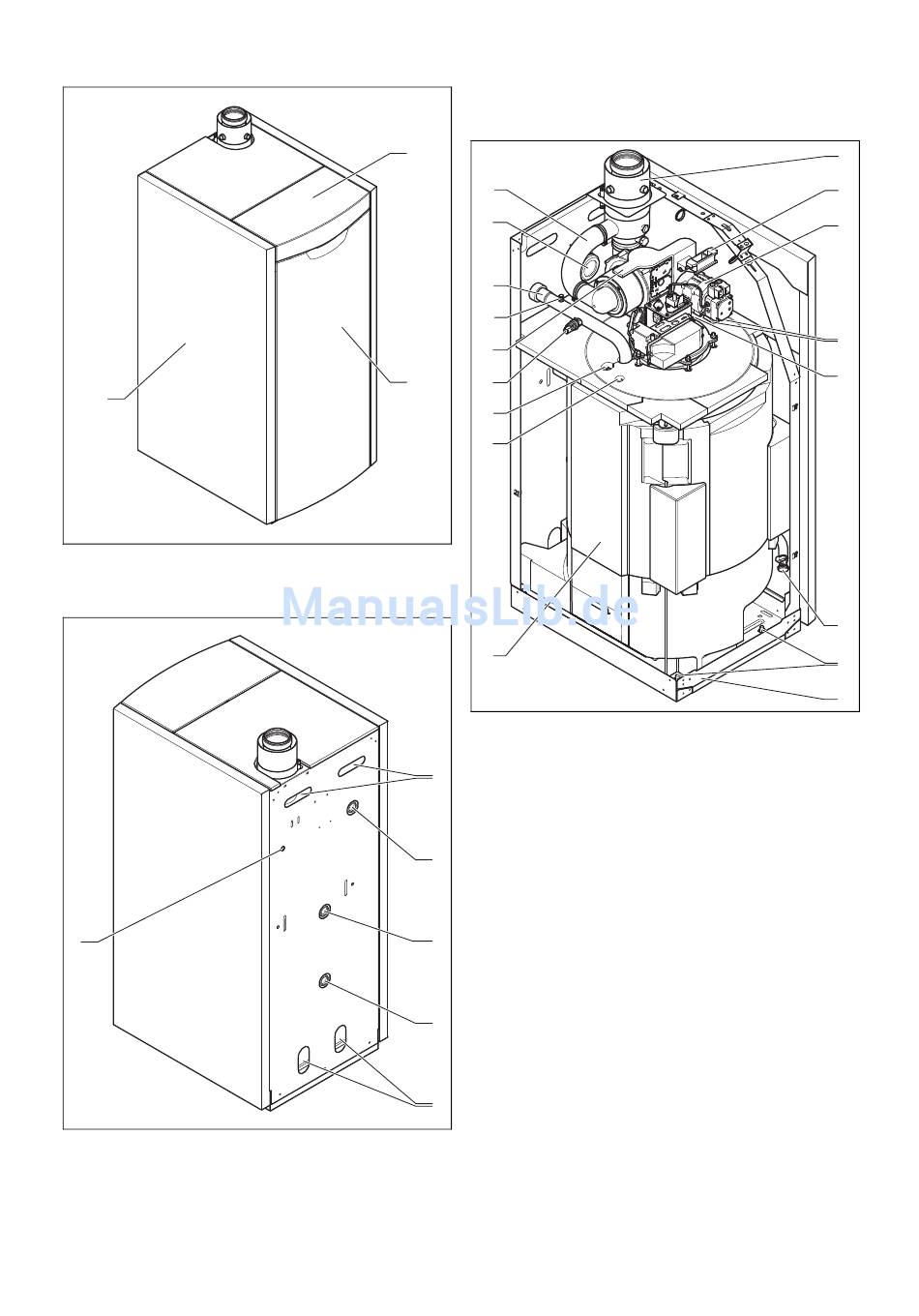

3.4.2 Aufbau
3
1 Deckel
2 Frontverkleidung
6
1 Griffmulden
2 Heizungsvorlauf-An-
schluss
10
1
2
3 Seitenverkleidung
1
2
3
4
5
3 Speicherrücklauf-An-
schluss
4 Heizungsrücklauf-An-
schluss
5 Öffnungen für Kondensat-
ablaufleitung
17
16
15
14
13
12
11
10
9
1 Zwischenstück mit exter-
nen Prüföffnungen
2 Halter Ablageposition
3 Ölpumpe
4 Ölleitungen
5 Masseanschluss
6 Kessel-Füll- und Entleer-
einrichtung
7 Standfüße
8 Strebe, abnehmbar
Installationsanleitung icoVIT exclusiv 0020115588_02
6 Öffnung für Kondensat-
ablaufleitung
(Verbrennungsluftzufuhr)
1
2
3
4
5
6
7
8
9 Wärmetauscher mit Isolier-
schalen
10 Sicherheitstemperatur-
begrenzer
11 Temperaturfühler
12 Wasserdrucksensor
13 Halter Wartungsposition
14 Entlüftungsnippel
15 Heizungsvorlauf
16 Abgasdruckdose
17 Verbrennungsluftschlauch
