Sensorverkabelung Und Spannungsversorgung - Emerson Rosemount 848T FOUNDATION Kurzanleitung

Vorschau ausblenden Andere Handbücher für Rosemount 848T FOUNDATION:
Inhaltsverzeichnis

Werbung

Kurzanleitung

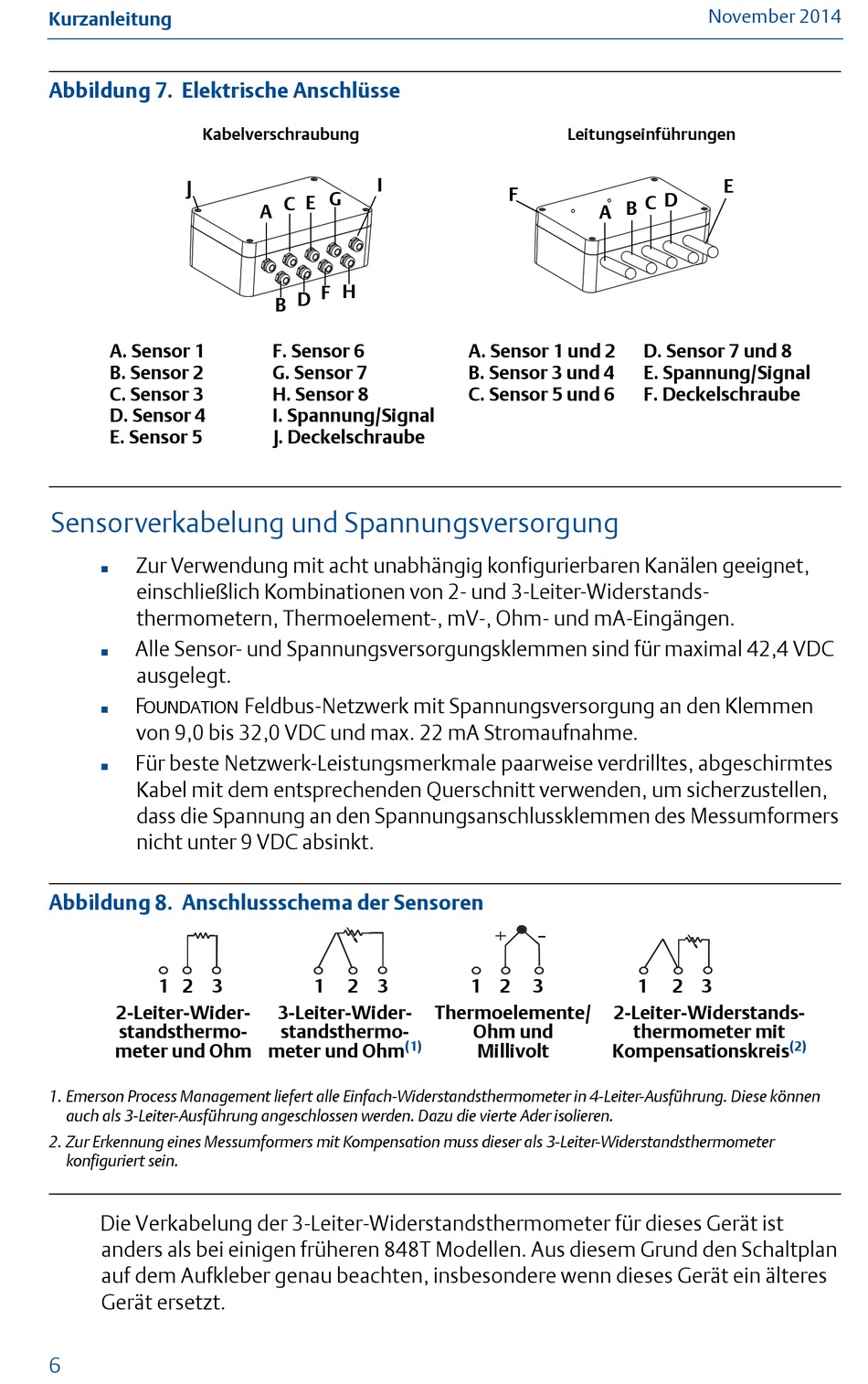

Abbildung 7. Elektrische Anschlüsse
Kabelverschraubung
J
A. Sensor 1
B. Sensor 2
C. Sensor 3
D. Sensor 4
E. Sensor 5

Sensorverkabelung und Spannungsversorgung

Zur Verwendung mit acht unabhängig konfigurierbaren Kanälen geeignet,
einschließlich Kombinationen von 2- und 3-Leiter-Widerstands-
thermometern, Thermoelement-, mV-, Ohm- und mA-Eingängen.
Alle Sensor- und Spannungsversorgungsklemmen sind für maximal 42,4 VDC
ausgelegt.
F
OUNDATION
von 9,0 bis 32,0 VDC und max. 22 mA Stromaufnahme.
Für beste Netzwerk-Leistungsmerkmale paarweise verdrilltes, abgeschirmtes
Kabel mit dem entsprechenden Querschnitt verwenden, um sicherzustellen,
dass die Spannung an den Spannungsanschlussklemmen des Messumformers
nicht unter 9 VDC absinkt.
Abbildung 8. Anschlussschema der Sensoren
1 2 3
2-wire
RTD and
2-Leiter-Wider-
standsthermo-
Ohms
meter und Ohm
1. Emerson Process Management liefert alle Einfach-Widerstandsthermometer in 4-Leiter-Ausführung. Diese können
auch als 3-Leiter-Ausführung angeschlossen werden. Dazu die vierte Ader isolieren.
2. Zur Erkennung eines Messumformers mit Kompensation muss dieser als 3-Leiter-Widerstandsthermometer
konfiguriert sein.
Die Verkabelung der 3-Leiter-Widerstandsthermometer für dieses Gerät ist
anders als bei einigen früheren 848T Modellen. Aus diesem Grund den Schaltplan
auf dem Aufkleber genau beachten, insbesondere wenn dieses Gerät ein älteres
Gerät ersetzt.
6
I
G
A C E
F H
B D
F. Sensor 6
G. Sensor 7
H. Sensor 8
I. Spannung/Signal
J. Deckelschraube
Feldbus-Netzwerk mit Spannungsversorgung an den Klemmen
1
2 3
3-wire
RTD and
3-Leiter-Wider-
standsthermo-
Ohms*
(1)
meter und Ohm
Leitungseinführungen
F
A. Sensor 1 und 2
B. Sensor 3 und 4
C. Sensor 5 und 6
1 2
3
Thermocouples
Thermoelemente/
Ohms and
Ohm und
Millivolts
Millivolt
November 2014
E
D
A B C
D. Sensor 7 und 8
E. Spannung/Signal
F. Deckelschraube
1
2 3
2-wire RTD
2-Leiter-Widerstands-
with
thermometer mit
Compensation
Kompensationskreis
Loop**
(2)
