November 2014

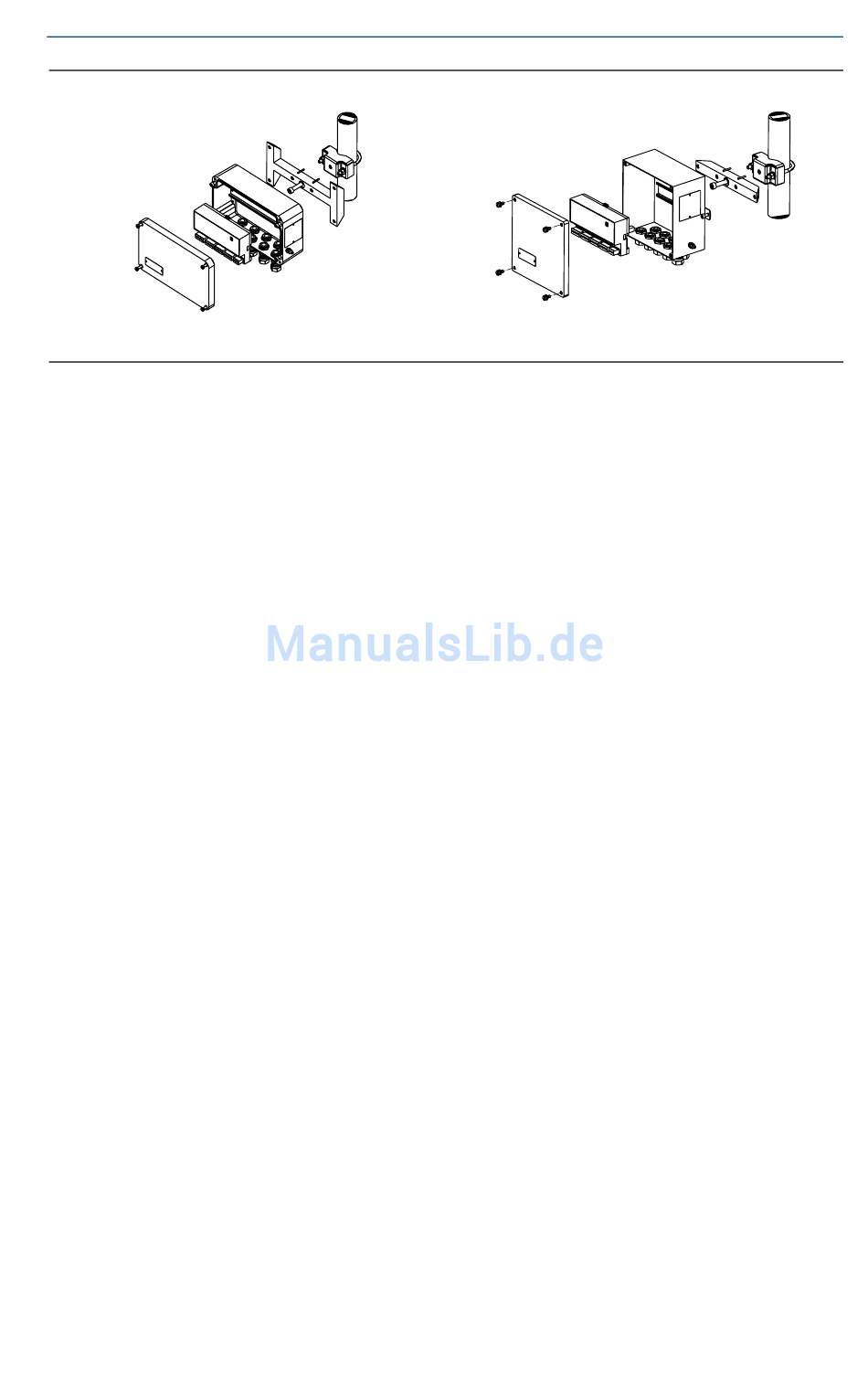

Abbildung 6. Montage an einem vertikalen Rohr
Aluminium-/Kunststoff-Anschlussbox
Schritt 2: Elektrischer Anschluss/Spannungsversorgung
Beim Anschluss der Spannungsversorgung muss keine Polarität beachtet werden.
Die positive (+) oder negative (—) F
beliebige F
OUNDATION
angeschlossen werden.
Verwendung von Kabelverschraubungen
1. Die vier Deckelschrauben lösen und den Deckel der Anschlussbox entfernen.
2. Die Sensor- und Spannungs-/Signalleitungen durch die entsprechenden
vorinstallierten Kabelverschraubungen verlegen.
3. Die Sensorleitungen an den entsprechenden Schraubklemmen anschließen.
4. Die F
OUNDATION
5. Den F
OUNDATION
Deckelschrauben festziehen.
Verwendung von Leitungseinführungen
1. Die vier Deckelschrauben lösen und den Deckel der Anschlussbox entfernen.
2. Die fünf Verschlussstopfen entfernen und die vom Anwender beizustellenden
Leitungseinführungen anbringen.
3. Je zwei Sensorleitungen durch eine Leitungseinführung verlegen.
4. Die Sensorleitungen an den entsprechenden Schraubklemmen anschließen.
5. Die F
OUNDATION
6. Den Gehäusedeckel wieder anbringen und alle Deckelschrauben festziehen.
OUNDATION
Feldbus-Schraubklemme des Anschlussklemmenblocks
Feldbus-Adern an den Schraubklemmen anschließen.
Feldbus-Gehäusedeckel wieder anbringen und alle
Feldbus-Adern an den Schraubklemmen anschließen.
Edelstahl-Anschlussbox
Feldbus-Ader kann daher an eine
Kurzanleitung
5
