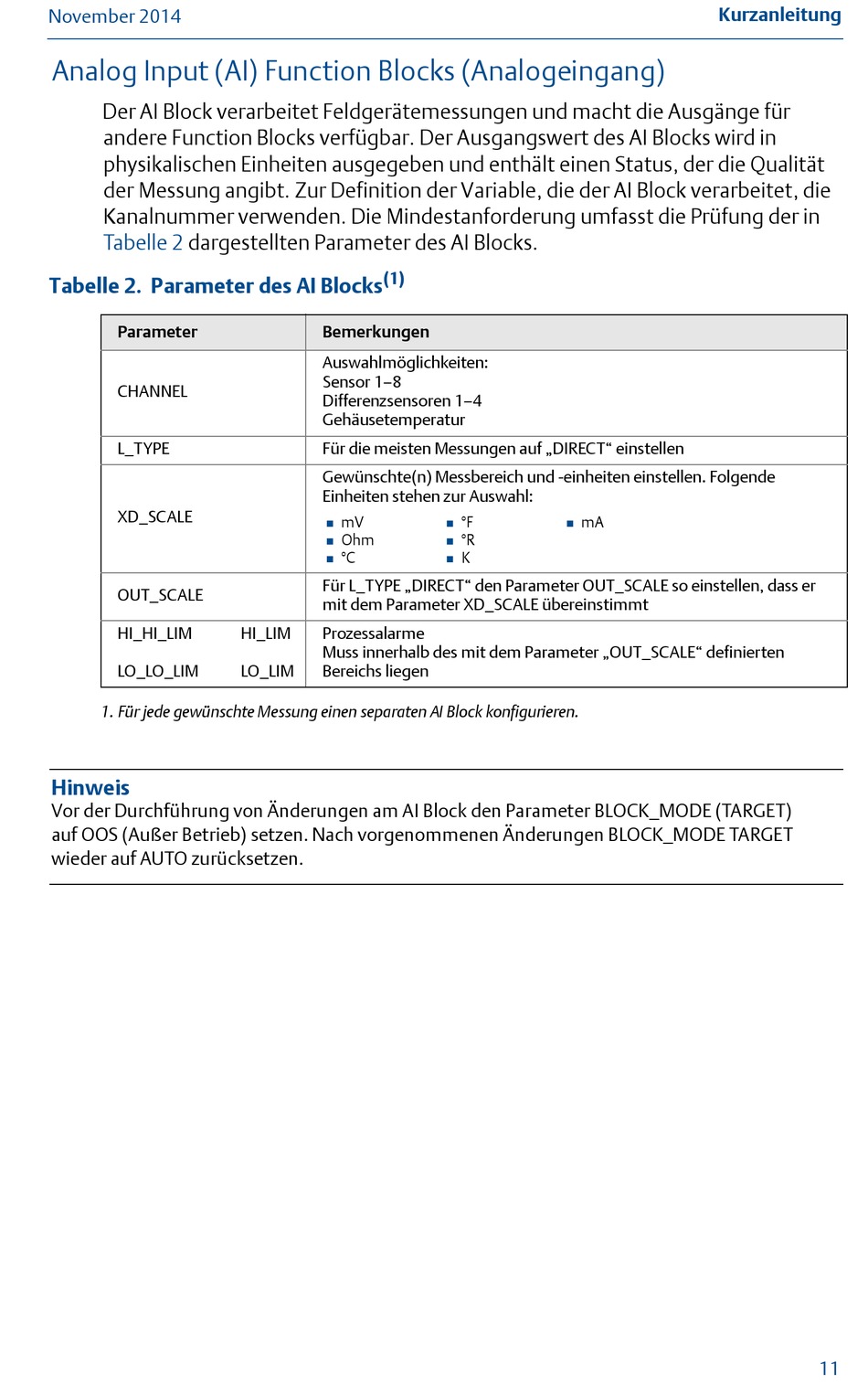

Analog Input (AI) Function Blocks (Analogeingang)
Der AI Block verarbeitet Feldgerätemessungen und macht die Ausgänge für
andere Function Blocks verfügbar. Der Ausgangswert des AI Blocks wird in
physikalischen Einheiten ausgegeben und enthält einen Status, der die Qualität
der Messung angibt. Zur Definition der Variable, die der AI Block verarbeitet, die
Kanalnummer verwenden. Die Mindestanforderung umfasst die Prüfung der in
Tabelle 2 dargestellten Parameter des AI Blocks.
Tabelle 2. Parameter des AI Blocks
Parameter
CHANNEL
L_TYPE
XD_SCALE
OUT_SCALE
HI_HI_LIM
LO_LO_LIM
1. Für jede gewünschte Messung einen separaten AI Block konfigurieren.
Hinweis
Vor der Durchführung von Änderungen am AI Block den Parameter BLOCK_MODE (TARGET)
auf OOS (Außer Betrieb) setzen. Nach vorgenommenen Änderungen BLOCK_MODE TARGET
wieder auf AUTO zurücksetzen.
(1)
Bemerkungen
Auswahlmöglichkeiten:
Sensor 1—8
Differenzsensoren 1—4
Gehäusetemperatur
Für die meisten Messungen auf „DIRECT" einstellen
Gewünschte(n) Messbereich und -einheiten einstellen. Folgende
Einheiten stehen zur Auswahl:
mV

Ohm

°C

Für L_TYPE „DIRECT" den Parameter OUT_SCALE so einstellen, dass er
mit dem Parameter XD_SCALE übereinstimmt
HI_LIM Prozessalarme
Muss innerhalb des mit dem Parameter „OUT_SCALE" definierten
LO_LIM Bereichs liegen
°F mA
 
°R

K

