Erdung des Messumformers

Die ordnungsgemäße Erdung ist äußerst wichtig, um zuverlässige
Temperaturmesswerte zu gewährleisten.
Ungeerdete Thermoelement-, mV- und
Widerstandsthermometer-/Ohm-Eingänge

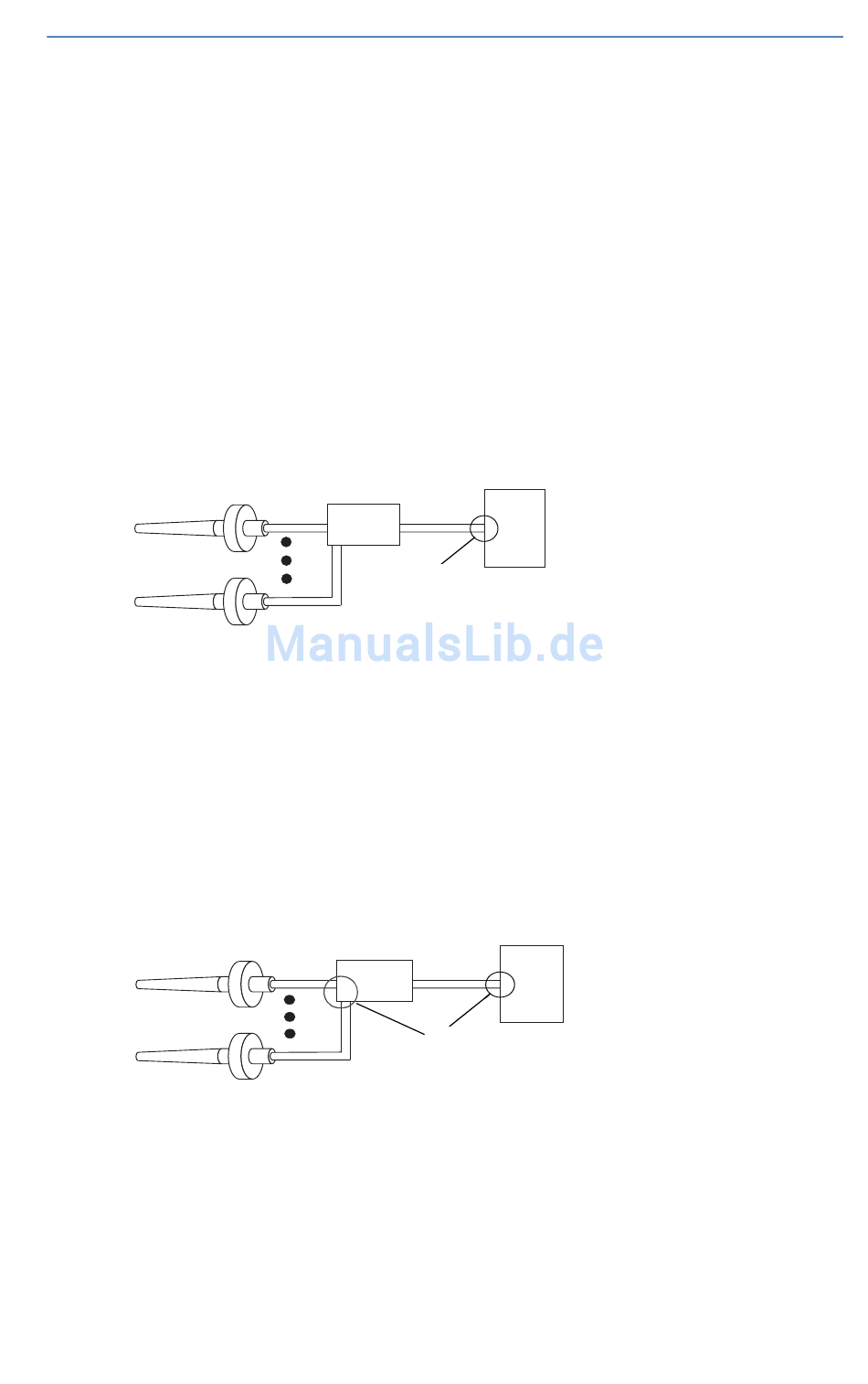

Option 1
1. Die Abschirmung der F
Abschirmung(en) der Sensorverkabelung verbinden.
2. Sicherstellen, dass die Abschirmungen fest verbunden und vom
Messumformergehäuse elektrisch isoliert sind.
3. Die Abschirmung nur auf der Seite der Spannungsversorgung erden.
4. Sicherstellen, dass die Sensorabschirmung(en) von anderen geerdeten
Geräten im Messkreis elektrisch isoliert ist (sind).
A
A. Signalleitungen
B. 848T
Option 2
1. Die Abschirmung(en) der Sensorleitungen an das Messumformergehäuse
anschließen (nur wenn das Gehäuse geerdet ist).
2. Sicherstellen, dass die Sensorabschirmung(en) von anderen geerdeten
Geräten im Messkreis elektrisch isoliert ist (sind).
3. Die Abschirmung der F
Spannungsversorgung erden.
A
A. Signalleitungen
B. 848T
Geerdete Thermoelement-Eingänge
1. Die Abschirmung(en) der Sensorverkabelung am Sensor erden.
2. Sicherstellen, dass die Abschirmungen der Sensor- und F
Signalleitungen vom Messumformergehäuse elektrisch isoliert sind.
8
Feldbus-Signalleitungen mit der (den)
OUNDATION
B
C
D
C. Spannungsversorgung
D. Erdungspunkt der Abschirmung
Feldbus-Signalleitungen auf der Seite der
OUNDATION
B
D
C. Spannungsversorgung
D. Erdungspunkt der Abschirmung
C
OUNDATION
November 2014
Feldbus-
