Schritt 1: Messumformer montieren
Montage auf einer DIN-Tragschiene ohne Anschlussbox
1. Den Montageclip für die DIN-Tragschiene oben an der Rückseite des
Messumformers herausziehen.
2. Die DIN-Tragschiene in die Schlitze an der Unterseite des Messumformers
einführen.
3. Den Messumformer 848T kippen und auf der DIN-Tragschiene positionieren.
Den Montageclip wieder einrasten lassen.

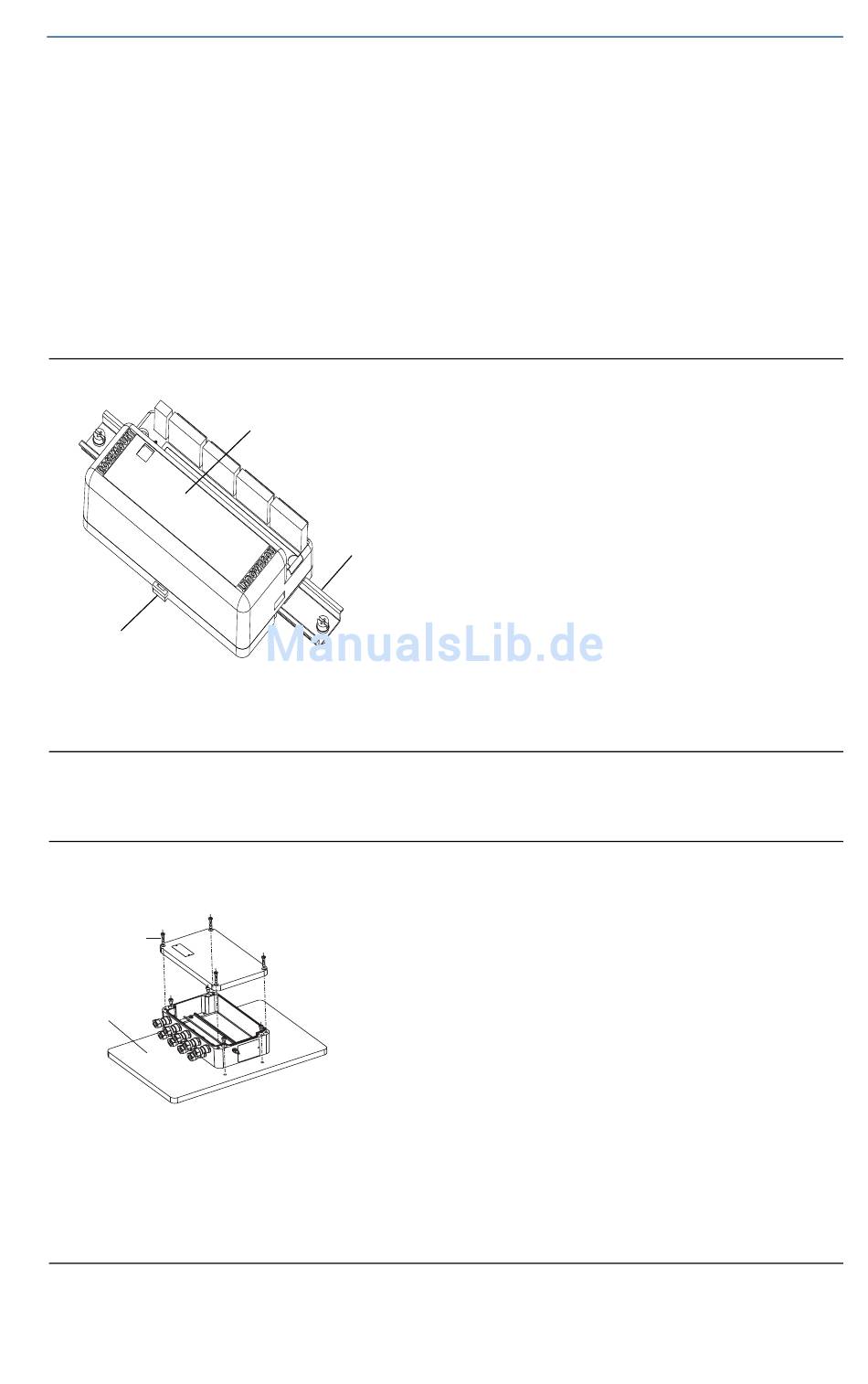

Abbildung 1. Montage des 848T auf einer DIN-Tragschiene
C
DIN Rail Mounting Clip
A. 848T ohne Gehäuse
B. DIN-Tragschiene
C. Montageclip für die DIN-Tragschiene
Montage auf einer Platte mit Anschlussbox
Abbildung 2. Aluminium-/Kunststoff-Anschlussbox
A
Aluminum or Plastic Junction Box
Mounting
B
screws
C
Panel
A. Aluminium- oder Kunststoff-Anschlussbox
B. Befestigungsschrauben (4)
C. Platte
1
1. Mit vier
/
-20 x 1,25 in. Schrauben befestigen.
4
848T without
A
installed enclosure
B
DIN Rail
(1)
